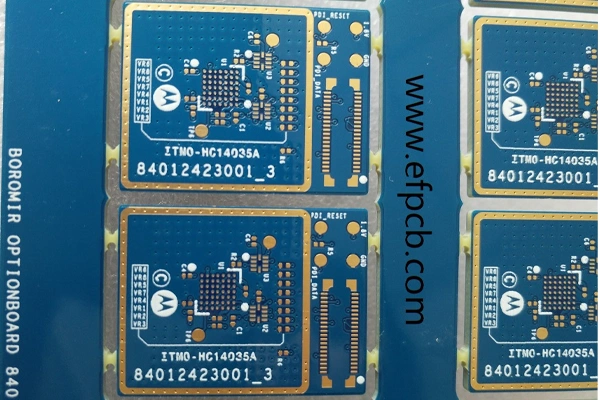

عملية تصنيع لوحة دوائر مطبوعة عالية الكثافة وأساس التصميم

الكلمات المفتاحية: تصنيع لوحة دوائر مطبوعة عالية الكثافة

لقد توسعت الرغبة في حزم المزيد من العناصر في حاويات أكثر تواضعًا مع تغير المشهد الابتكاري. نظرًا لحشر المزيد من المكونات في منطقة أكثر ضآلة، فإن لوحات الدوائر المطبوعة المصنوعة باستخدام طرق الربط عالي الكثافة غالبًا ما يكون لها بصمة عامة مخفضة. قد تستطيع لوحة دوائر مطبوعة عالية الكثافة ضغط المزيد من المكونات في مساحة أصغر من خلال استخدام الثقوب المجهرية والعمياء والمغطاة، والثقوب في الوسادات، والمسارات الدقيقة جدًا. سنعرض أساسيات تصميم الربط عالي الكثافة حتى تتمكن من تصنيع لوحة دوائر مطبوعة عالية الكثافة قوية أثناء تجميع لوحة دوائر مطبوعة عالية الكثافة.

عندما بدأ المحللون في البحث عن طرق لتقليل عدد الثقوب في لوحات الدوائر المطبوعة في عام 1980، حصل تصميم وتصنيع الدوائر المطبوعة ذات الربط عالي الكثافة على بداياته. تم إنتاج أول تراكمات صناعية أو صفائح مطبوعة بشكل تسلسلي في عام 1984. منذ ذلك الحين، واصل المصممون ومصنعو المكونات البحث عن طرق لاستيعاب المزيد من الوظائف على شريحة واحدة ولوحة واحدة.

هناك عوائق معينة في التصميم والإنتاج يجب تجاوزها أثناء إنشاء تصميم لوحة دوائر مطبوعة عالية الكثافة.

هذه بعض التحديات التي قد تواجهها أثناء صنع لوحة دوائر مطبوعة عالية الكثافة:

• مساحة عمل صغيرة لغرفة الاجتماعات
• تباعد أضيق ومكونات أصغر
• عدد أكبر من المكونات المكدسة على جانبي لوحة الدوائر المطبوعة
• زيادة أطيار الإشارة بسبب مسارات التتبع الأطول
• لإكمال اللوحة، هناك حاجة إلى المزيد من مسارات التتبع.

قد تتحدى معايير تصميم لوحة الدوائر المطبوعة وتنتج لوحات دوائر مطبوعة قوية بكثافات توصيل عالية للغاية إذا كان لديك المزيج الصحيح من أدوات التنسيق والتوجيه القائمة على محرك تصميم مدفوع بالقواعد. أثناء استخدام برنامج تصميم لوحة دوائر مطبوعة متطور مصمم خصيصًا لتصنيع لوحة دوائر مطبوعة عالية الكثافة، فإن العمل مع توجيه لوحة دوائر مطبوعة عالية الكثافة والمكونات ذات النقر الدقيق يكون مباشرًا. باستخدام أدوات تصميم من الدرجة الأولى، قد تبني تصميم لوحة الربط عالي الكثافة الخاصة بك وتستعد لعملية تصنيع الربط عالي الكثافة.

ما الذي يجعل تصميم وتجميع لوحة دوائر مطبوعة عالية الكثافة فريدًا؟

هناك بعض الطرق الصغيرة ولكن الحرجة التي يختلف بها عملية التصنيع عالي الكثافة عن طريقة تصنيع لوحة الدوائر المطبوعة التقليدية. من المهم ملاحظة أن متطلبات المصنع ستحد من حرية التصميم وتضع قيودًا على توجيه اللوحة. على الرغم من أن برنامج التصميم الخاص بك لا يزال يمكنه دعم استخدام مسارات أرق، وثقوب أصغر، وطبقات أكثر، ومكونات أصغر، فإن القيام بذلك يتطلب الاستفادة من أتمتة متطلبات التصميم من أجل التصنيع. سوف تحدد طريقة التصنيع والمواد المستخدمة في بناء اللوحة متطلبات التصميم من أجل التصنيع الدقيقة. عندما تؤخذ متطلبات الموثوقية في الاعتبار، تصبح متطلبات التصميم من أجل التصنيع حرجة أيضًا.

يجب معالجة هذه الطلبات أثناء اختيار المواد:

• هل ستكون كيمياء العازل المستخدم متوافقة مع كيمياء مادة الركيزة الأساسية كما هي الآن؟
• هل سيكون ربط النحاس المطلي بالعازل كافيًا؟
• هل سيوفر العازل للطبقات المعدنية تباعدًا عازليًا كافيًا وموثوقًا؟
• هل يمكنه تلبية متطلباتي الحرارية؟
• هل سيقدم العازل درجة حرارة انتقال زجاجي عالية مثالية للمحاذاة وربط الأسلاك؟
• هل سيتحمل الصدمة الحرارية عند تغطيته بعدة طبقات من التجميع المتسلسل؟
• هل ستكون هناك ثقوب مجهرية مغطاة وموثوقة؟

في ركائز الربط عالي الكثافة، تستخدم تسعة أنواع مميزة من مواد العزل العامة. يغطي العديد منها أوراق قطع IPC مثل IPC-4101B و IPC-4104A، بينما لم يتم وصف العديد منها بعد بواسطة معايير IPC. الموارد هي:

• عوازل السوائل المشعة
• عوازل للأفلام الجافة الحساسة للضوء
• فيلم بولي أميد قابل للتكيف
• أفلام جافة معالجة حرارياً
• عازل سائل حراري مخفف
• رقائق RCC ذات طبقتين، معززة ومغطاة بالراتنج
• قلوب FR-4 القياسية والمواد الأولية
• مواد أولية جديدة مقاومة للليزر من الزجاج المنتشر الطازجة من البلاستيك

اللدائن الحرارية

يؤثر التراص، من خلال الهندسة، وترتيب المكونات، وتوزيع BGA، وقيود التصميم، على كفاءة التوجيه للوحة دوائر مطبوعة عالية الكثافة. تعتبر عرض المسار، وحجم الثقب، وتوجيه الموضع/التفادي لمكونات BGA هي العناصر الثلاثة الأكثر أهمية التي يجب مراعاتها أثناء تطوير تصميم لوحة دوائر مطبوعة عالية الكثافة الخاص بك.

اسأل دائماً عن عمليات التصنيع الخاصة بهم لإنتاج لوحات دوائر مطبوعة عالية الكثافة. يجب عليك تحديد حدود إجراءات الإنتاج الخاصة بهم لأن هذا سيؤثر على حجم العناصر التي قد تدرجها في ترتيبك. يتم تحديد الثقب الأساسي من خلال تباعد كرات مكونات BGA، مما يؤثر بدوره على منهجية تصنيع لوحة دوائر مطبوعة عالية الكثافة المطلوبة لتجميع اللوحة. يجب تصميم الثقوب المجهرية، وهي جزء حاسم من لوحة دوائر مطبوعة عالية الكثافة الخاصة بك، بعناية لمراعاة التوجيه من طبقة إلى طبقة.

نظرة عامة على دورات تجميع وتكوين لوحة دوائر مطبوعة عالية الكثافة

تتضمن عملية تصنيع لوحة الدوائر المطبوعة العادية الكثير من المراحل؛ ومع ذلك، يتطلب إنتاج لوحة دوائر مطبوعة عالية الكثافة بعض الخطوات الاستثنائية التي قد لا تُستخدم في اللوحات الأخرى. مثل العديد من المنهجيات المختلفة، تبدأ عملية تصميم لوحة دوائر مطبوعة عالية الكثافة بما يلي:

استخدم أكبر مكون BGA على اللوحة أو استخدم واجهة + عدد المسارات من أكبر دائرة متكاملة على اللوحة لحساب عدد الطبقات اللازمة لتوجيه جميع الإشارات.

لاختيار المواد والحصول على بيانات العزل لتراص لوحة الدوائر المطبوعة الخاصة بك، تواصل مع شركة الإنتاج الخاصة بك.

حدد نمط الثقب الذي سيُستخدم لنقل الإشارات عبر الطبقات الداخلية بناءً على عدد الطبقات والسماكة.

إذا لزم الأمر، قم بإجراء تقييم الموثوقية لضمان أن المواد لن تضع الكثير من الضغط على الوصلات البينية طوال معالجة التجميع والتشغيل.

لتمكين الإنتاج والتجميع الموثوق، أنشئ قواعد تصميم بناءً على قدرات المُصنِّع واحتياجات الموثوقية (الحاجة للدموع، وعروض المسارات، والمسافات الفاصلة، وما إلى ذلك).

تشمل النقاط الأساسية إنشاء التراص وضمان قاعدة التصميم لأنها تؤثر على موثوقية المنتج وقدرته على التوجيه. عند اكتمال هذه الخطوات، يمكن للمصمم استخدام برنامج ECAD الخاص به لتطبيق مقاييس قابلية التصنيع والموثوقية الخاصة بمصنعيهم كقواعد تصميم.

يعد ضمان أن التصميم موثوق، وقابل للتوجيه، ويمكن تصنيعه من خلال القيام بهذا مسبقاً أمراً بالغ الأهمية.

اجعل حجم مكوناتك بحيث يلبي متطلبات قابلية التصنيع للوحة دوائر مطبوعة عالية الكثافة

على الرغم من متطلبات قابلية التصنيع الصارمة للمسافات الفاصلة على لوحة دوائر مطبوعة عالية الكثافة، إلا أنه يمكن تلبيتها باستخدام قواعد التصميم في برنامج تصميم لوحة الدوائر المطبوعة الخاص بك. قبل التخطيط والتوجيه، من المهم الحصول على قواعد محددة لقابلية التصنيع، مثل:

• قيود على عرض المسار والتباعد
• حدود على الحلقة الحولية ونسبة الميل، خاصة للتصاميم عالية الموثوقية
• يضمن نظام مواد اللوحة مقاومة مميزة مضبوطة في التراص الأساسي.
• ملفات المقاومة المميزة للتراص المختار أو أزواج الطبقات، إذا كانت متاحة

قدرتك على تخطيط لوحة دوائر مطبوعة عالية الكثافة لتلبية تفاصيل التصنيع هذه تعتمد بشكل كبير على أدوات التصميم الخاصة بك. مع المجموعة المناسبة من أدوات التصميم، يكون توجيه المسارات المتحكم في معاوقتها على لوحة دوائر مطبوعة عالية الكثافة مباشرًا نسبيًا. ببساطة قم بتعيين عرض المسار المفضل وملف المعاوقة مع مراعاة توصيات التصنيع لصانعك. أثناء تصميمك لهيكل عالي الكثافة لتجميع لوحة دوائر مطبوعة عالية الكثافة، سيتحقق محرك فحص القواعد التصميمية عبر الإنترنت في برنامج التوجيه من توجيهاتك. لضمان أنك أخذت في الاعتبار جميع متطلبات التصنيع ذات الصلة، تأكد من الحصول على مجموعة شاملة من المواصفات لدورة التصنيع لدى المورد الخاص بك.
