استراتيجيات التدرييم والتأريض المُكشَف عنها في تصميم الدوائر المطبوعة للترددات الراديوية

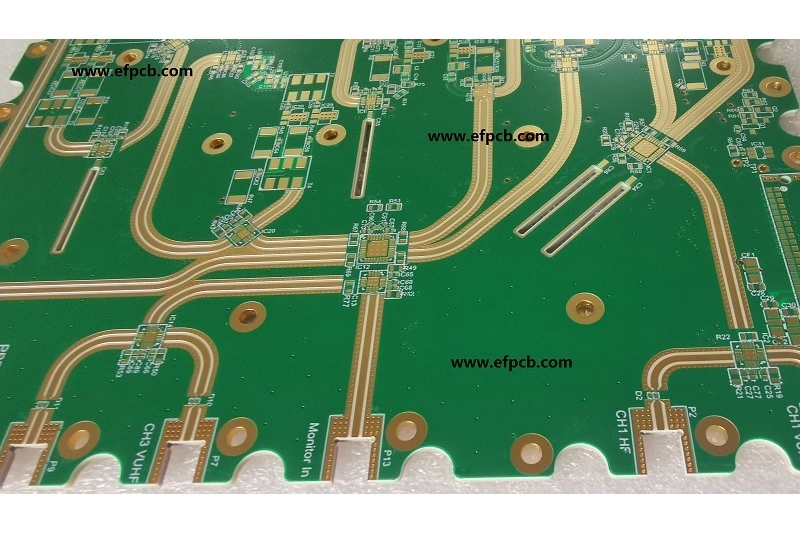

الكلمات المفتاحية: لوحة دوائر مطبوعة للترددات الراديوية والموجات الدقيقة

في عالم تصميم لوحات الدوائر المطبوعة للترددات الراديوية والموجات الدقيقة المعقد، فإن تحقيق الأداء الأمثل هو رقصة دقيقة بين الابتكار والدقة. ومن بين العناصر الحاسمة التي يمكن أن تحدد نجاح أو فشل دائرة الترددات الراديوية، تبرز استراتيجيات التأريض والتدريع كأبطال مجهولين.

قبل أن نبدأ رحلة استراتيجيات التأريض والتدريع، من الضروري فهم الأساسيات. تعمل دوائر الترددات الراديوية على ترددات عالية حيث يمكن للتداخل الكهرومغناطيسي غير المرغوب فيه والتداخل الترددي الراديوي أن يسببا فسادًا في نزاهة الإشارة. يلعب التأريض والتدريع أدوارًا محورية في إدارة هذه التداخلات والحفاظ على سلامة إشارات الترددات الراديوية.

استراتيجيات التأريض

التأريض أحادي النقطة

يتضمن تبني نهج التأريض أحادي النقطة توحيد جميع وصلات الأرض إلى نقطة مرجعية واحدة. هذا يقلل من حلقات الأرض ويخفض خطر إدخال ضوضاء غير مرغوب فيها إلى النظام. يعد وضع هذه النقطة الأرضية الواحدة بشكل صحيح أمرًا بالغ الأهمية لضمان فعاليتها.

تصميم المستوى الأرضي

يساعد تنفيذ مستوى أرضي صلب أسفل مكونات الترددات الراديوية على لوحة الدوائر المطبوعة للترددات الراديوية والموجات الدقيقة في إنشاء مسار منخفض المعاودة لتيارات العودة. وهذا يساعد في تقليل حلقات الأرض وتقليل الإشعاع الكهرومغناطيسي. يجب إعطاء اعتبار دقيق لوضع المكونات وتخطيط المستوى الأرضي.

تقنيات العزل

يمكن لفصل المكونات الرقمية والتناظرية على لوحة الدوائر المطبوعة منع الضوضاء الرقمية من الاقتران بالأقسام الحساسة للترددات الراديوية. يساعد العزل المادي، مثل المناطق الأرضية المخصصة لمكونات الترددات الراديوية، في الحفاظ على نزاهة الإشارة من خلال منع التداخل غير المرغوب فيه.

استراتيجيات التدريع

المسارات والموصلات المدرعة

يمكن لتدريع المسارات الفردية التي تحمل إشارات عالية التردد واستخدام موصلات مدرعة أن يخفف من تسرب الإشارة والتداخل. يتم توصيل الدروع بالأرض لتوفير مسار منخفض المعاودة للتيارات غير المرغوب فيها.

حشوات وأختام الترددات الراديوية

يتضمن تعزيز فعالية التدريع الشاملة دمج حشوات وأختام الترددات الراديوية حول العلب أو الموصلات. تساعد هذه المواد في سد الفجوات والوصلات، مما يقلل من احتمالية التسرب الكهرومغناطيسي.

أقفاص فاراداي

يمكن لدمج أقفاص فاراداي حول مكونات الترددات الراديوية الحرجة أو قسم لوحة الدوائر المطبوعة للترددات الراديوية والموجات الدقيقة بأكملها أن يحمي بشكل فعال من التداخل الكهرومغناطيسي الخارجي. تعمل هذه الأقفاص، المصنوعة عادةً من مواد موصلة مثل النحاس، كحواجز تمنع تسلل الإشارات غير المرغوب فيها إلى المناطق الحساسة.
