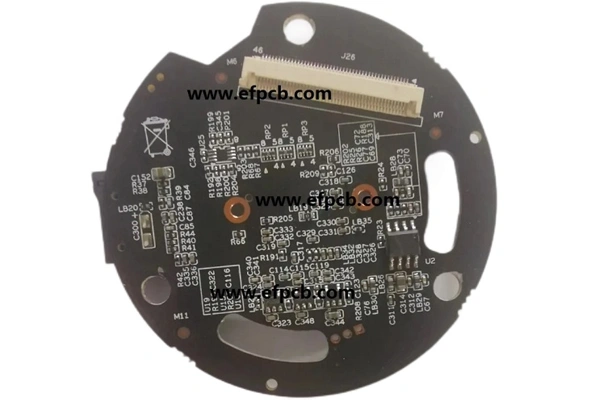

دليل لتجميع الدوائر المطبوعة للوحات الأم لكاميرات المراقبة
تم تصميم وتصنيع أنظمة رؤية موثوقة من اللوحة إلى أعلى هذا الدليل يفصّل أفضل الممارسات المثبتة لتجميع الدوائر المطبوعة في لوحة كاميرا المراقبة الأم، مع توفير القراء لمحة عامة عن قدراتنا لزيادة العائدات والموثوقية الحرارية وانخفاض الضوضاء أداء. وهنا دليل عملي - من المواد الخام واستراتيجيات المكونات إلى التحكم في العمليات والتنظيم – وهذا يترجم إلى صور مستقرة وعمر طويل. مبدأ تصميم الاعتبار للوفادات الصورة الإشارات الكهربائية النظيفة والاستقرار الحراري مهمة للتصوير عالية الجودة. يقلل من الضوضاء وانجراف، وضمان دقة طويلة الأجل.
1. سلامة الطاقة أولا: استخدام منخفض التموج PM IC، فلاتر LC، وشبكة توزيع الطاقة (PDN) مع مقاومة منخفضة على المستشعر وسكك حديد ISP. ضع الفصل بالقرب من كرات BGA ، وتحقيق ESL / ESR فعالة باستخدام السيراميك ذات القيمة المختلطة. تخطيط الضوضاء المنخفضة: التناظرية والرقمية والRF هي معزولة، ولكن العودة معا في نقطة واحدة نجمة على مستوى دخول الطاقة. MIPI CSI وخطوط عالية السرعة الأخرى التي سيتم توجيهها كأزواج تفاضلية مطابقة الطول مع مقاومة مسيطرة عليها.
2. الإدارة الحرارية: مستشعر الصورة الزوج والنقاط الساخنة SoC إلى عملة نحاسية أو ناشر الحرارة ؛ إضافة عبر المصفوفات تحت مراحل الطاقة. تشويه؟ لا تقلق، لدينا لوحات 2-3 أوقية سمك النحاس العالمي أو 2-3 أوقية النحاس المحلي يسكب لمساواة هذه النقاط الساخنة.
ميزات المنتج لتجميع الدوائر المطبوعة التي تعزز الموثوقية
تم تصميم منصتنا لتعزيز أول مرور العائد وموثوقية الميدان في تجميع الدوائر المطبوعة للوحة الأم لكاميرات المراقبة. IPC الفئة 3 بناء الجودة: التصنيع والتجميع هي إلى IPC-A-610 الفئة 3 الصناعة للأجهزة الحرجة المهمة، وتوفير متفوقة موثوقية ونظافة مفاصل اللحام. السلبية من الدرجة السيارات: تتضمن قائمة المواد الافتراضية (BOM) مكثفات ومقاومات عالية الجودة مصممة لتقليل الانجراف في تطبيقات درجات الحرارة الواسعة.
- كومة حسية مركزية: كومة نموذجية من 8 إلى 10 طبقات مع جهاز تناظري مخصص الطائرة الأرضية والطائرة المرجعية عالية السرعة منفصلة لتخفيف الحديث المتقاطع إلى خط أنابيب الصورة.
- ضمان السرعة: يتم اختبار خطوط MIPI في 2.5–4.5 Gbps/lane مع ميزانية إدراج الخسارة وتحليلات المعلمات S. التحكم في معدل الحافة يقلل من EMI دون الإفراط تخفيف.
- توقيت دقيق: منخفض التذبذب حزم XO/TCXO بجانب نطاق ISP؛ الطاقة PLL معزولة مع Ferrites + LDOs تثبيت توقيت الإطار.
- خيارات الطلاء المتوافقة: عمليات الأكريليك والباريلين المتاحة لمرونة رش الملح والرطوبة في المنازل في الهواء الطلق.
ما هو مهم في عملية التحكم في التجميع لجمعية الدوائر المطبوعة
القيام بنفس الشيء مرارا وتكرارا هو الله مثل التصميم. لدينا
لوحة الدوائر المطبوعة خط التجميع لللوحة الأم لكاميرات المراقبة مصمم على أساس الاستقرار القابل للقياس.
التحكم في معجون اللحام: 3D SPI مع CpK > 1.33 على الحجم والمساحة؛ اكتب 4/5 معجون لـ 0.4 مم ملعب BGA و 0201 سلبية.
- إعادة تدفق الملفات الشخصية: 8-10 منطقة الحمل الحراري مع النيتروجين. وصفات حرارية لكل SKU تم التحقق من صحتها من خلال حراريات مضمنة على لوحات حية.
- الأشعة السينية و AOI: 100% خط AXI للمفاصل الخفية، و AOI متعددة الزوايا. لوحات تحكم SPC تراقب عيب باريتو وتبدأ تصحيحات الحلقة المغلقة أو الوضع.
- النظافة، الأيونيات: اختبار التلوث الأيوني بعد إعادة التدفق ليكون ≤1.0 ميكروغرام، NaCl-eq / cm2 لضمان عدم وجود خطر التسرب في نهاية المستشعر.
- ESD والتعامل: حماية عقد المستشعر و ISP مع أرضيات متوافقة مع ANSI / ESD S20 ، والتعبئة والتغليف ومراقبة الموظفين.
- المواد والمتانة البيئية: المتانة تعتمد التكلفة على قاعدة المواد والنهاية التي تستخدمها في تجميع الدوائر المطبوعة الخاصة بك من اللوحة الأم لكاميرات المراقبة الخاصة بك. الركائز: FR4 Tg 170 + للرأس الحراري ؛ الخسارة المنخفضة المتوفرة للطويل MIPI يعمل في نماذج PTZ. الانتهاء من السطح: ENIG لاستقرار الملعب الدقيق؛ ENEPIG على وحدات الاستشعار المرتبطة بالسلك الذهبي. دورات درجة الحرارة: اللجان مؤهلة في −40 إلى +85 درجة مئوية لـ > 1000 دورة حرارية ، ويتم تأسيس موثوقية مفصل اللحام باستخدام مركبات اختبار سلسلة الزهرة.
الجودة والامتثال المدعومين بالبيانات لتجميع الدوائر المطبوعة
هناك معايير مستقلة لتحديد شكل "الجيد" ويمكن رصده وإنفاذها في تجميع الدوائر المطبوعة لللوحة الأم لكاميرات المراقبة.
تبدأ جودة الصورة المستقرة بسلامة الطاقة المنضبطة وعزل الضوضاء والهندسة الحرارية في تجميع الدوائر المطبوعة لللوحة الأم لكاميرات المراقبة.
يتوافق بنائنا مع صناعة IPC Class 3 ومراقبة الرطوبة JEDEC ، مع SPC مدفوعة بالبيانات عبر SPI ، إعادة التدفق ، و AXI ، مما يحسن العائد من المرور الأول وموثوقية الميدان.
اختيارات المواد، والتحقق من الصحة عالية السرعة، والتشطيبات الوقائية تجعل اللوحات مرنة في الهواء الطلق وإعدادات EMI عالية.
ردود الفعل السريعة DFM لجمعية الدوائر المطبوعة
تنبيهك مراجعات التصميم لمدة 48 ساعة من مخاطر اللحام المشترك ، والحجارة المقبرة ، وعدم الاستمرارية في المقاومة قبل الأدوات. مرونة وحدة الاستشعار: إسقاط آثار لأجهزة استشعار CMOS الرائدة ومزودي خدمات الإنترنت؛ تصاميم مرجعية مصممة للسرعة تجلب. الطاقة و PoE: النهايات الأمامية لـ PoE و PoE + الأصلية مع حماية من التيار الحراري طي مرة أخرى ، وتبسيط تصاميم الكاميرات القبة والرصاصة. استمرارية دورة الحياة: تضمن أجزاء المصدر الثاني ومراقبة التقدم استقرار BOM طوال عمليات النشر متعددة السنوات.
المفاتيح الرئيسية لتجميع الدوائر المطبوعة
جودة الصورة مستمرة مع نزاهة السلطة المنضبطة ، عزل الضوضاء، والإدارة الحرارية في تجميع الدوائر المطبوعة من لوحة الأم كاميرا المراقبة. تصنيعنا يعادل صناعة IPC Class 3 ومعايير الرطوبة JEDEC ، باستخدام SPC مع البيانات الحقيقية للتحكم في العملية من SPI من خلال إعادة التدفق و AXI ، مما يؤدي إلى في أفضل عائد المرور الأول وتحسين موثوقية الميدان. اختيار المواد، التحقق من الصحة عالية السرعة، والطلاء الوقائي يسمح للألواح بالأداء في الهواء الطلق وفي بيئات عالية EMI. عندما تركز على سلامة الإشارة والتصميم الحراري والتصنيع القائم على المعايير ، يمكنك جعل تجميع الدوائر المطبوعة لللوحة الأم لكاميرات المراقبة عملية متسقة وعالية العائد تنتج صور واضحة وموثوقية طويلة الأجل.
