¿Qué es IPC 4761 Tipo VII Via in Pad? PCB ¿¿ qué?

Las placas de circuito impreso (PCB) son fundamentales para la electrónica en la sociedad moderna y la calidad de las PCB tienen un gran impacto en el rendimiento, la fiabilidad y la vida útil de la electrónica. Todos estos estándares son significativos para mantener la calidad de la vía en la almohadilla PCB diseños que se utilizan con frecuencia en aplicaciones de alta densidad / alto rendimiento, pero IPC-4761 tipo VII es el más vital sobre él. Este post profundiza en IPC 4761 Tipo VII y cómo corresponde a via in pad PCB tecnología y el valor que agrega PCB fabricantes que siguen la norma.

Comprender IPC 4761 Tipo VII y Via en PCB de almohadilla

La norma IPC 4761 es una norma industrial bien conocida para PCB como publicado por IPC (Association Connecting Electronics Industries), que detalla los criterios de diseño, rendimiento y fiabilidad para vias encontrados en PCB. Los vias son pequeños agujeros hechos en PCB para conectar diferentes capas de un circuito eléctricamente, lo que permite que incluso circuitos muy sofisticados funcionen de manera fiable. Todos los tipos descritos aquí utilizan vías llenas y tapadas (llenas con material conductor o no conductor y tapadas con cobre de manera que el cobre sea plano con respecto a la superficie de la capa dieléctrica en la que se forma la vía), denominadas vías de tipo VII.

Tipo VII Vias son especialmente importantes en vía en almohadilla PCB diseños. ¿Qué es Via in Pad? PCB tecnología Via en pad PCB tecnología se refiere al proceso de construcción de poner un vía directamente en una almohadilla de cobre que estará idealmente ocupada por un componente lead.ute Diseños Ejecutar señales de alta velocidad hacia y desde BGAs y chips de vuelta puede ser complicado con un estándar PCB proceso utilizando huesos de perro o a través de almohadillas. Las vías de tipo VII ayudan a mantener la vía en la almohadilla PCB agradable y plano durante la soldadura y evita la deslización de la soldadura, así como facilitar diseños más densos.

¿Cuál es el estándar IPC para Via en PAD? PCB ¿¿ qué?

IPC 4761 Tipo VII Vía

IPC-4671 Tipo VII para Via en PAD PCB

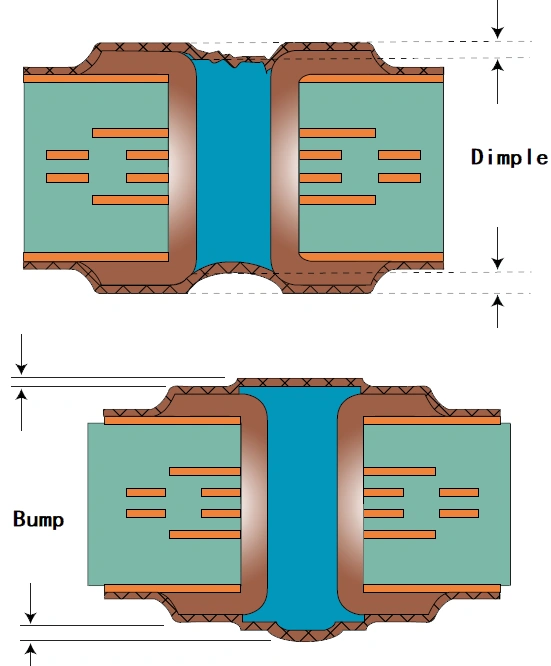

Artículos	Clase I	Clase II	Clase III
Espesor de cobre tapado (um)	Aabus	5	12
Dimple máximo (um)	Aabus	127	76
Choque máximo (um)	Aabus	50	50

El estándar aplicable para vía en pad en Diseño de placa de circuito impreso son IPC-6012 así como IPC-4671. IPC-6012 especifica los requisitos de cualificación y rendimiento para placas impresas rígidas, incluyendo orientación para la implementación del diseño de microvías, el diseño del patrón de tierra y las características eléctricas para asegurar la fiabilidad. Por el contrario, la IPC-4671 aborda los requisitos de rendimiento de los materiales laminados de cartón impreso necesarios para la estabilidad mecánica y la funcionalidad de los vias. Estas dos normas combinadas ofrecen la documentación completa necesaria para desarrollar una vía viable en pad PCB de acuerdo con los parámetros internacionalmente reconocidos de calidad y fiabilidad.

IPC 4761 Tipo VII Vía en almohadilla PCB - Características clave

1. Superficie plana para soldadura

En primer lugar, el aspecto más importante a través de la almohadilla diseño de placa de circuito impreso es evitar que la soldadura sea aspirada por el vía durante el montaje. Los vias Tipo VII resuelven este problema llenando el vial y tapandolo con cobre, por lo que la superficie es plana e incluso para la mejor soldadura y para evitar defectos.

2. Integridad de la señal mejorada

Alta velocidad, alta frecuencia, la integridad de la señal es clave para ello. Tipo VII vias: via-in-pad en PCB Los diseños ayudan a evitar la distorsión de la señal y la interferencia electromagnética (EMI) eliminando los vacíos y proporcionando una interfaz eléctrica uniforme.

3. Conductividad térmica mejorada

El enfriamiento es un tema importante para la alta densidad y la alta potencia. Los vias de tipo VII mejoran el rendimiento térmico de los vias en los PCB de la almohadilla facilitando la conducción del calor en toda la placa, evitando puntos calientes.

4. Soporte de diseño de HDI (interconexión de alta densidad)

Un número creciente de electrónica requiere circuitos de alta velocidad y alta frecuencia y los conectores son elementos clave en ellos.

Dado que el uso de HDI tiene que ver con la reducción de espacio y un mayor número de componentes, no es sorprendente que a través de la almohadilla se utilice con frecuencia en diseños HDI. Los vías de perforación tipo VII permiten formatos apilados y escalonados, son adecuados para aplicaciones HDI en aeroespacial, telecomunicaciones y medicina.

5. Resistencia mecánica y fiabilidad

Las vías de tipo VII ayudan a construir el via-in-pad PCB eliminando los vacíos y añadiendo fuerza a la vía. Esto hace que la resistencia de la placa a las tensiones mecánicas en el montaje y funcionamiento sea más duradera.

Via en Pad PCB Diseños ¿Por qué usar IPC 4761 Tipo VII?

Compatibilidad con componentes avanzados

Con el desarrollo del hardware tradicional hacia la nueva generación de sistemas electrónicos digitales, los componentes se están volviendo más pequeños, más fuertes e inteligentes. Tipo VII vias en almohadilla PCB Diseños Con vías Tipo VII se puede aprovechar al máximo los componentes de tono fino que resultan en diseños densos.

Eliminación del vacío de soldadura

El vacío de la soldadura es un problema ampliamente reportado en via en pad PCB lo que da como resultado unas juntas pobres y una fiabilidad degradada. Los vias de tipo VII evitan el vacío creando una superficie de soldadura sólida y plana para una unión más robusta y fiable.

Mejora del rendimiento de fabricación

Los fabricantes pueden obtener mayores rendimientos durante el montaje cumpliendo con la especificación IPC 4761 Tipo VII. El tipo VII a través de tierras hacen que los procesos de soldadura sean mucho más fáciles y sencillos con menos efectos negativos en los rendimientos (costos y ahorro de tiempo en el proceso de producción) que otros estilos.

Cumplimiento con las normas de la industria

IPC 4761 Tipo VII representa la norma internacional más ampliamente aceptada para vía en almohadilla PCB diseña y garantiza que los productos se desarrollan con los más altos estándares de calidad de rendimiento y fiabilidad. Esto es especialmente cierto para los sectores que necesitan un riguroso control de calidad, como la industria automotriz, aeroespacial y sanitaria.

Por qué nuestro negocio funciona bien en IPC 4761 Tipo VII Via in Pad PCB Producción

Alta calidad PCB es una PCB fabricante especializado en PCB prototipo y también ofrece bajo volumen y masa PCB producción. Con instalaciones modernas, ingenieros experimentados y sistemas de calidad rigurosos, podemos proporcionar PCB que son ampliamente utilizados en la industria industrial, la comunicación, los instrumentos y la industria automotriz. Esto es lo que nos diferencia:

Capacidades de fabricación avanzadas

Con el uso de lo último en perforación láser, a través de llenado y tapado de cobre, nos enorgullecemos de producir un vía en almohadilla PCB con precisión y uniformidad en todos nuestros productos. Nuestras instalaciones acomodan tanto rellenos conductores como no conductores para satisfacer una variedad de requisitos del cliente.

Soporte de ingeniería experto

Nos especializamos en la norma IPC 4761 y a través de PCB de almohadillas. Colaboramos con los clientes para crear soluciones a medida de última generación que permitan rendimiento, fiabilidad y beneficios en costes.

Pruebas rigurosas y control de calidad

Todas las placas están 100% probadas electrónicamente, incluyendo el ciclo térmico y la prueba de soldabilidad, así como las técnicas de inspección más sofisticadas, AOI y rayos X. Esto da cumplimiento con IPC 4761 Tipo VII y garantiza la fiabilidad del producto.

Alcance global y experiencia en la industria

Contamos entre nuestros clientes una variedad de sectores incluyendo automoción, telecomunicaciones, aeroespacial y electrónica de consumo con los conocimientos y capacidades para abordar los desafíos específicos requeridos por cualquier aplicación. Como un confiable PCB fabricante, tenemos recursos para proporcionarle PCB de alta calidad y precio competitivo.

IPC 4761 Tipo VII Vía en almohadilla PCB - Preguntas frecuentes

Q1: ¿Cuál es el relleno utilizado en vias Tipo VII en vía en almohadilla PCB ¿¿ qué?

Los vias de tipo VII se pueden llenar con materiales conductores tales como plata o pasta de cobre para proporcionar un rendimiento eléctrico mejorado y materiales no conductores tales como epoxi para proporcionar una mayor resistencia mecánica y disipación térmica.

Q2: Puede todo vía en almohadilla PCB los diseños utilizan vias Tipo VII? Los vias de tipo VII son los más adecuados para PCB de alta densidad y alta velocidad, pero pueden ser innecesarios en diseños más sencillos. Su PCB casa le dará el tipo óptimo de vía que debe usar.

Q3: ¿Cuál es el efecto de las vías de tipo VII sobre el costo de fabricación?

Complejidad en la adición de una etapa de proceso adicional para llenar, tapar y a su vez exponer los vias para hacerlos nub gratis costo añadido a VIA en Pad PCB placas de circuito impreso. Pero la estabilidad adicional y el mejor rendimiento suelen valer la pena la inversión.

Q4: ¿Se pueden usar vias de tipo VII en vía en almohadilla?

Tipo VII vias definitivamente se pueden sesgar para placas de circuitos impresos flexibles compensación, y probablemente el proceso de fabricación necesita consideraciones adicionales para agregar retención de flexión o fiabilidad.

Q5: ¿Cómo son los vias tipo VII en comparación con otros tipos de vía en vía en almohadilla PCB ¿Preparación?

El controlador para vías de tipo VII es la fiabilidad superior, la integridad mecánica y la compatibilidad con los diseños de SiP de hoy en día que proporcionan. Son favoritos en aplicaciones de alto rendimiento.

Con una fiabilidad inigualable, integridad de la señal y optimización térmica, las vías IPC 4761 Tipo VII son críticas para la calidad y la usabilidad de las vías en la almohadilla PCB diseños. Siempre puede elegir un enfoque de fábrica en este estándar, entonces puede obtener un PCB tabla que satisface las necesidades de los productos electrónicos de hoy con el ahorro de costes y la garantía de calidad. Si estás diseñando PCBs HDI Trabajando en desafíos térmicos o buscando formas de aumentar la fiabilidad de la soldadura, los vias Tipo VII son el ajuste perfecto para cualquier aplicación.
