Flexión dinámica VS flexión estática en placa de circuito impreso flexible Diseño

placas de circuitos impresos flexibles son ahora un bloque fundamental en los dispositivos electrónicos de hoy en día, el factor habilitador que permite que los dispositivos sean más ligeros, más pequeños y más fiables que nunca. Usted encontrará placas de circuitos impresos flexibles en tecnología portátil, dispositivos médicos y otros productos de consumo compactos.

La elección del correcto placa de circuito impreso flexible La estrategia hará o romperá tu proyecto. Es una decisión que afectará el rendimiento del producto, el costo del ciclo de vida e incluso la seguridad del usuario. En nuestro artículo de hoy, vamos a echar un vistazo a uno de los aspectos clave de su placa de circuito impreso flexible diseño: los dos tipos de acciones de flexión que experimentará su tabla: la flexión dinámica y la flexión estática.

Flexibilidad dinámica para placas de circuitos impresos flexibles

Una placa de circuito impreso flexible utilizado en un entorno de flexión dinámico estará sujeto a movimientos repetidos a lo largo de su vida útil. Un circuito se flexionará millones de veces durante el uso normal del producto. Los ejemplos incluyen:

• Dispositivos de fitness portátiles que se moverán constantemente con el usuario
• Cabeceles de impresora donde la placa debe moverse en sincronización con las piezas mecánicas
• Teléfonos plegables que doblarán sus piezas flexibles cada vez que se abren o cierran
• Juntas robóticas o automatización industrial

Su placa de circuito impreso flexible sufrirá de estrés mecánico significativo debido a la flexión dinámica, y posiblemente desarrollará grietas o rastros de fallas y matará su producto antes de su vida útil esperada. Deberás preparar tu tabla con buenos diseños que puedan resistir esta tensión mecánica.

curva estática para placas de circuitos impresos flexibles

Si su placa de circuito impreso flexible sólo se dobla una vez, generalmente durante el proceso de montaje, y luego permanece en una postura fija para el resto de su vida, se tiene una curvatura estática. Este es el caso con:

• Una placa de circuito impreso flexible alrededor de las esquinas estrechas de un teléfono inteligente, un audífono u otros dispositivos portátiles
• Enrutar una placa flexible para reemplazar los arneses de alambre tradicionales en diseños de automóviles y aviones
• Utilizando una curva preformada para acomodar electrónica densa y compacta

Una curva estática pone su placa de circuito impreso flexible bajo estrés solo una vez, dando al diseñador mucho más libertad con el diseño. Todavía es importante manejar la tabla con cuidado durante la instalación para evitar el exceso de flexión o pliegues.

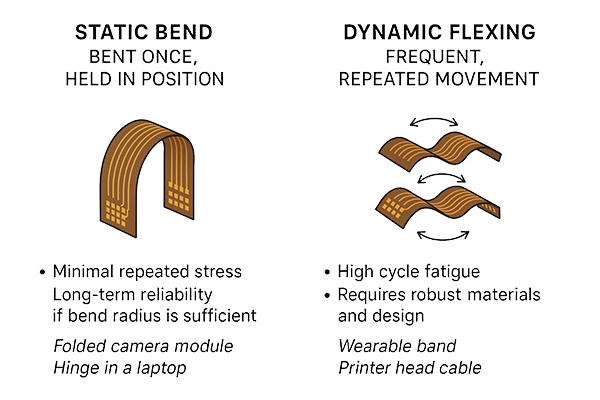

Comparaciones

• Una placa de circuito impreso flexible en aplicaciones de flexión dinámica debe prepararse para la tensión continua de movimiento constante y repetido. Se aplica una curvatura estática una vez.
• Las aplicaciones dinámicas requieren materiales de alta flexibilidad tales como cobre recocido laminado y poliimida sin adhesivo. Una curvatura estática puede contenerse con poliimida estándar y cobre electrodepositado.
• El diseño para la flexión dinámica debe abrazar el trazo curvado y evitar esquinas afiladas, y siempre permanecer dentro de los límites de sus pautas de radio de flexión. Para una flexión estática, sigue siendo importante cumplir con las reglas de radio de flexión para una vida útil larga y saludable para su producto.
• Para la flexión dinámica, necesitará su placa de circuito impreso flexible pasar por extensas pruebas de ciclo. Las curvas estáticas se validan principalmente para la robustez durante el montaje y la instalación.

Prácticas y consejos para placa de circuito impreso flexible Diseño

Aquí hay algunas consideraciones generales y consejos prácticos para el diseño de su placa de circuito impreso flexible :

• Las trazas curvas y escalonadas pueden ayudar enormemente a reducir el estrés.
• Siga las directrices de IPC-2223 y mantenga un radio de flexión de al menos 10 veces el grosor.
• Aprovecha las cualidades del cobre RA y la poliimida sin adhesivo.
• Evite, si es posible, vías y componentes en el área de curvatura.
• Para aplicaciones de misión crítica, querrá probar su placa mucho por encima de la vida útil del ciclo esperado.

Una placa de circuito impreso flexible en una aplicación de flexión estática será más tolerante, pero todavía debe tener en cuenta:

• Evite esquinas agudas o cambios abruptos de trazas.
• Siempre siga el radio mínimo de curvatura recomendado por el fabricante.
• Asegúrese de que la tabla esté adecuadamente soportada durante el proceso de montaje para evitar pliegues o doblamientos.
• Realice una inspección adecuada después de la instalación para identificar cualquier daño mecánico.

Modos de falla comunes

Si su tabla estará viendo uso dinámico o estático, su placa de circuito impreso flexible fallará si no se diseña adecuadamente:

• La aplicación de flexión dinámica con flexión repetida puede romper sus trazas, delaminar sus capas o incluso abrir sus circuitos.
• Una placa sometida a flexión estática puede ver cobre pliegado, grietas de aislamiento o roturas inducidas por el montaje.

Puede prevenirlos seleccionando los materiales más adecuados para su aplicación, adhiriéndose a las directrices mencionadas anteriormente y verificando las capacidades de su proveedor.

placa de circuito impreso flexible Selección de proveedores

Siempre debe comunicar sus intenciones a su placa de circuito impreso flexible proveedor, diciéndoles si su producto se someterá a una flexión dinámica o permanecerá en una flexión estática. Estas circunstancias determinarán otras, como su apilamiento, el material más ideal y los métodos correctos de prueba. En el proceso de adquisición, querrá solicitar datos de ciclo de vida para usos dinámicos y directrices de instalación claras para configuraciones estáticas.

No te vamos a decir que salgas y encuentres el más reputable. placa de circuito impreso flexible proveedor que puedes encontrar. El snobismo no tiene más lugar aquí que en otros lugares. La solución correcta es la solución más adecuada, y no necesariamente la mejor. Debería buscar posibles proveedores y luego evaluarlos basándose en un fino equilibrio de listas de verificación estandarizadas e intuición experimentada, y no simplemente comparar su enumeración de acrónimos y sus gasconadas numerológicas.

En nuestro artículo de hoy hemos distinguido y comparado las dos categorías de flexión que su placa de circuito impreso flexible estará haciendo: flexión dinámica que será mucho más exigente, que requiere materiales de primer nivel y la adhesión a estrictas reglas de diseño, y curvas estáticas que se satisfacen por la instalación y manipulación correctas. Especifique su placa de circuito impreso flexible requerimientos, pida a un proveedor en el que confíe las soluciones adecuadas a los problemas no cubiertos por sus casos de libro de texto, y su placa de circuito impreso flexible Será bueno ir. Esperamos que hayas disfrutado de leer y esperamos verte la próxima vez.
