Как создать mSAP печатная плата А?

Модифицированный полуаддитивный процесс (mSAP)   Развитие революционизировало печатная плата обрабатывающая промышленность с производственной мощностью сверхтонких и высокоплотных взаимосоединений (HDI), требуемых электронной промышленностью. С небольшими, мощными, но сложными устройствами, которые становятся заказом   В настоящее время платы mSAP являются основой для передовых технологий, таких как смартфоны, носимые гаджеты, приложения IoT, а также автомобильная электроника. В этом отчете представлен всеобъемлющий обзор mSAP печатная плата производство в 2025 году, подробно   Основные процессы, материалы, вызовы и тенденции в отрасли.

Что такое mSAP печатная плата А?

mSAP печатная плата Средняя модифицированная полудобавка   процесс печатный печатная плата Самая передовая технология, которая позволяет создавать еще более тонкие линии схем и пробелы, чем стандартные платы с выключительным методом. Вместо вычислительных методов, которые выгравируют медь для создания схем, mSAP отлагает медь для построения схем более контролируемым образом,   с большей точностью и эффективностью материалов.

Это особенно важно для приложений с высокой плотностью проводки, таких как телефоны 5G, высокие   Пропускные процессоры и небольшие потребительские продукты. Сейчас 2025 год, и миниатюризация и производительность по-прежнему определяют требование к   платы mSAP.

Основные преимущества mSAP печатная плата

Есть много преимуществ, которые побудили отрасль принять mSAP печатная плата производство вместо обычного подхода:

• Высшая плотность : Схема ультратонких линий (<10 мкм) может быть покрыта mSAP, которая является   наиболее подходит для HDI приложения.
• Лучшая целостность сигнала Точное управление схемой уменьшает потерю сигнала и помехи, что имеет важное значение   в высокочастотных приложениях, таких как 5G.
• Контроль затрат mSAP требует меньше меди, чем методы выведения, чтобы уменьшить отходы   и стоимость.
• Малый фактор формы : способность делать   более тонкие и легкие доски становятся все более важными с появлением миниатюрных электронных устройств.
• Экологические преимущества Используя меньше химических веществ   и генерирование меньшего количества отходов mSAP также лучше для окружающей среды.

Материалы для mSAP печатная плата Производство

Выбор материалов в mSAP печатная плата Производство должно значительно способствовать производительности и надежности продукции. К ключевым материалам относятся:

• Медная фольга :  Проводящие слои обычно образуются с помощью сверхтонких медных фольг с толщиной, например, 9 ~ μ м или меньше.
• Диэлектрические субстраты Полиимид, жидкокристаллический полимер (ЖКП), модифицированные эпоксиды, являются высокопроизводительными диэлектрическими материалами, которые служат как изоляционным слоем   и структурной поддержки. Химически   Отложенная медь Проводящий слой (пластина), который инициируется в поверхность равного потенциала.
• Пайковая маска Материал, чувствительный к   свет и используется для оформления схем в фотолитографии.
• Поверхностные отделки Защитные слои, такие как ENIG (Electroless Nickel Immersion Gold) или OSP (Organic Solderability Preservative), применяются для достижения   соединяемость и сохранить доску от окисления.

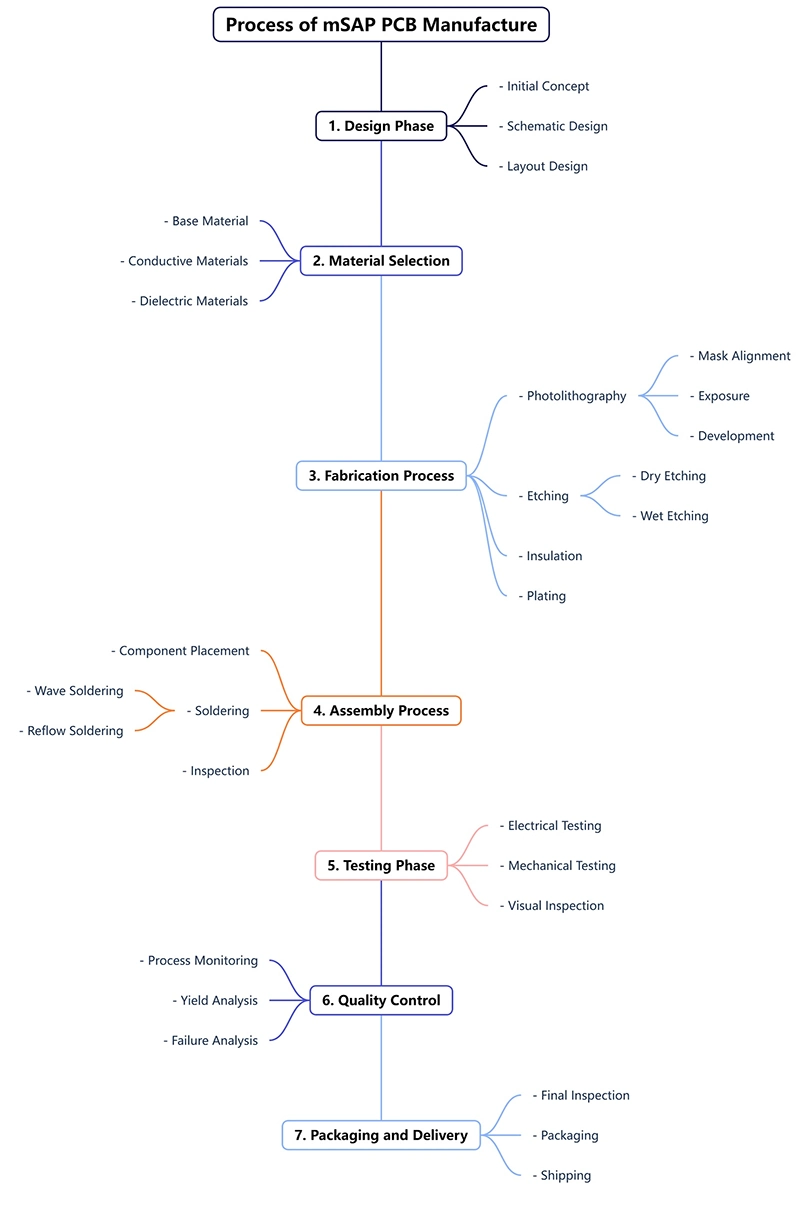

Процесс   от mSAP печатная плата Производство

Производство mSAP печатная плата Это сложный, надежный и контролируемый процесс. Here  Это полная разбивка каждого шага:

1. Подготовка субстрата

Процесс начинается с подготовки   Основная подложка изготовлена из диэлектрического материала с очень тонким покрытием медной фольги. Подложка очищается и обрабатывается для надлежащего соединения следующего   слоев.

2. Electroless медная покрытие

Тонкий слой безэлектрической меди покрыт на   субстрат. Этот этап образует непрерывный проводящий материал   слой в качестве основы для схем.

3. Применение Photoresist

А узоры   фоторесистная пленка осаждается на подложку. Фоторезист затем подвергается воздействию   к ультрафиолетовому (УФ) свету через фотомаску, которая определяет схему, которая должна быть выгравирована. Открытые части становятся твердыми, а не открытые части остаются по существу   растворимый.

4. Разработка и гравировка

The  неэкспонированный фоторезист удаляется, подвергая воздействию основную медь. За этим последует гравировка, в которой медь   подвергается воздействию резиста химически растворяется, чтобы сформировать схему (накладывается и защищается затвержденным фоторезистом.

5. Полуаддитивное покрытие

На этом решающем этапе на   голые линии схемы для создания толщины и проводности. Полуаддитивный процесс позволяет превосходные размеры   контроль схемы.

6. Фотосопротивление Stripping

Затем затвержденный фоторезист удаляется, раскрывая первоначальную тонкую медь   слой ниже. Этот слой   впоследствии выгравируется, оставляя только более толстые, покрытые медными следами.

7. Поверхностная отделка

A  защитная отделка обрабатывается для окисления и сопайки. Популярная поверхностная отделка на досках mSAP на 2025 год   это ENIG, серебро погружения и OSP.

8. Инспекция качества

Последний этап   является строгим контролем качества, чтобы убедиться, что mSAP печатная плата соответствует правилам и стандартам проектирования. Проверка дефектов и производительности   Обычно они реализуются и достигаются с помощью таких методов, как автоматизированная оптическая инспекция (AOI), рентгеновская визуализация и электрические испытания.

mSAP печатная плата Производство   Трудности

Тем не менее, mSAP печатная плата Производство не свободно от   вызовы. К ним относятся:

• Стоимость : The  технологические инструменты и ресурсы, необходимые для методов mSAP, могут потребовать высоких первоначальных инвестиций.
• Сложность процесса : Perecision контроль и expertize требуется, чтобы держать линии   и пространства на однозначных микронных уровнях производства.
• Совместимость материалов :  Слои могут быть трудно правильно приклеивать вместе, и они могут быть несовместимы с высокочастотными сигналами.
• Экологические правила : Политический   и экологические изменения будут продолжать оказывать давление на переработку тяжелых металлов, поскольку правительственные правила станут более жесткими.

Промышленные тенденции и   Инновации 2025

Компания mSAP печатная плата рынок находится в режиме роста, чтобы идти в ногу с меняющимися требованиями аванса   технологии. Основные тенденции   Инновации в 2025 году:

• 5G и 5G+ Эти устройства нуждаются в высокочастотных возможностях и низкой потере сигнала mSAP ПХБ .
• Усовершенствованная упаковка Теперь есть больше интеграций с передовой упаковкой   технологии, такие как система в пакете (SiP) и чиплеты.
• Устойчивость Производители находят более устойчивые способы производства меди, путем переработки, и менее экологически разрушительные способы   добыча и обработка, сокращение потоков отходов и химических ресурсов.
• Автоматизация и ИИ Принятие искусственного интеллекта и автоматизации на производственных линиях растет   Эффективность и уменьшение дефектов.
• Особенности Ultra-Flat : С более тонкими, более гладкими моделями устройств   в спросе, материалы подложки и методы производства уточняются. Приложения mSAP печатная плата

mSAP PCB гибкие и подходят для различных конечных видов применения, таких как  as:

• Умные телефоны Компактная конструкция и   Функциональность требует взаимосвязей высокой плотности.
• носимых устройств Фитнес-трекеры и   Умные часы могут воспользоваться ультратонкими и гибкими платами mSAP.
• Автомобильная электроника: ADAS и информационно-развлекательные услуги   системы используют PCB-платы mSAP.
• IoT  Устройства Небольшие и эффективные формы позволяют расширять рынок IoT.
• Медицинское оборудование Диагностическое оборудование, имплантаты и другие устройства пользуются точностью и надежностью   mSAP ПХБ.

Вывод

mSAP печатная плата изготовление все более avery ядро ofy,   позволяет производить высокопроизводительные, миниатюризированные и высоконадежные устройства. Благодаря использованию передовых материалов, процессов и технологий они будут готовы подняться на   Проблемы 2025 года и далее.

Значение mSAP печатная плата технологии   будет только увеличиваться по мере того, как отрасли продвигают конверт в миниатюризации и производительности. От более быстрого подключения 5G до устройств IoT следующего поколения mSAP печатная плата изготовление ведут заряд.

Благодаря более глубокому знанию процесса mSAP и отраслевых тенденций компании могут быть хорошо оборудованы для успеха   в mSAP, жестко конкурентном отраслевом ландшафте, который развивается с молниевой скоростью.
