Sert Altın Nasıl Yapılır PCB ?

Sert altın PCB'ler, özellikle yüksek sertlik, iyi davranış ve en iyi aşınma direnci nedeniyle yüksek çalışma koşullarının servetlerinde birçok uygulamaya sahiptir. Bu PCB'ler özellikle yarı iletken test tahtalarında, yüksek frekans cihazlarında veya tekrarlanan mekanik temas olan konektörlerde bulunur. Sert altın, ayrıca elektrokaplı altın olarak da adlandırılır, belirli bir kısmında biriktirilir. PCB Ağır ortama ve sürekli kullanıma dayanabilen güçlü bir yüzey kaplaması sunmak.
Sert altın üretmek PCB Doğruluk, odaklanma ve katı kalite standartlarına uyum gerektiren karmaşık bir süreçtir. Bu makalede, tüm sert altını sizinle paylaşacağız PCB Üretim süreci ve maksimum sonucu elde etmek için benzersiz özellikleri.

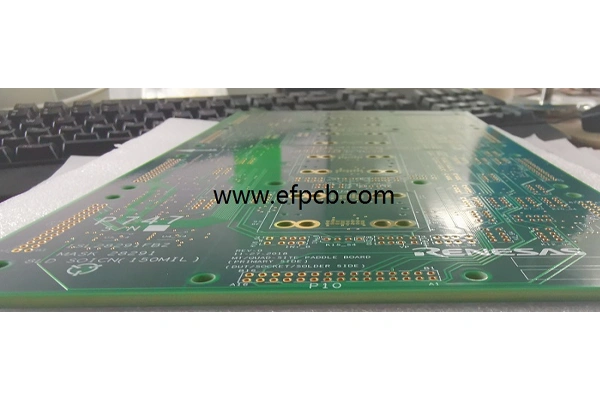

Sert Altın Nedir PCB ?

Sert altın, PCB'lere uygulanan bir yüzey bitirme türüdür. Daldırma altını gibi daha yumuşak kaplamaların aksine, sert altın olağanüstü sertliğe sahip kalın bir altın alaşımıdır (kobalt veya nikel altın). Ayrıca yarı iletken test tahtaları, kenar konektörleri ve klavyeler gibi yüksek güvenilirlik uygulamalarında da bulunur.
Sert altın kaplama derinliği genellikle iş türüne göre 30 ila 50 mikroinç (0,76 ila 1,27 mikron) arasındadır. Korozyona dayanıklı, aşınmaya dayanıklı ve lekelemeyen özellikler, sert altını sık mekanik etkileşim ve aşırı çevresel koşulları içeren kullanımlar için iyi bir seçim haline getirir.

Sert Altın için Tasarım ve Malzeme Dikkatleri PCB

Sert Altın Substrat Malzemeleri PCB
Substrat malzemesinin seçimi sert altının performansı için çok önemlidir PCB . Uygulamaların çoğu için, FR4 genellikle yarı iletken testleri veya RF devreleri için tasarlanmış levhalarda kullanılmak dışında temel malzeme olarak kullanılır. Substratın elektrokaplama için iyi bir taban olması ve kullanımın zorlukları altında dayanabilmesi gereklidir.
Sert Altın için Tasarım PCB
Sert altınla kaplanacak bir tahta tasarladığınızda, bitirmenin uygulanmasını istediğiniz çizgileri tasarlarken bunu dikkate almanız gerekir. Sert altın en yaygın olarak temas yastıkları, kenar konektörleri ve sık sık sürtünmeye uğrayan veya düşük temas direnci gereksinimine sahip diğer yüzeyler için kullanılır.
Bazı sert altın PCB Temel tasarım dikkateleri şunlardır:
Seçici kaplama: Maliyetleri azaltmak ve malzemenin kullanımında verimli olmak için, sert altın kaplama alanı üretici tarafından doğru olarak tanımlanmalıdır.
İz Genişliği ve Uzaklığı: Altın kaplama parmakların yeterli uzaklığı kısaltılmadan kaçınır ve tutarlı elektrik performansı sağlar.
Kalınlık kontrolü: Altın kaplamanın kalınlığı, uygulamanın dayanıklılığı ve iletkenliği gereksinimlerini karşılamalıdır.

Sert Altın PCB Üretim Süreci

Üretim Öncesi Prosedürler
Yapım süreci başlar baskılı devre kartı tasarımı . Üreticiler, kartın düzenini açıkça tanımlanabilir sert altın kaplama alanları ile tasarlamak için sofistike CAD araçları kullanırlar. Fotoğraf araçları her katman için oluşturulur PCB Tasarım tamamlandıktan sonra.
Bakır Kaplama
Bakır kaplama, fiziksel üretim sürecindeki ilk adımdır. İletken izler, ince bir bakır katmanı üzerine yerleştirerek oluşur. PCB substratı. Bu prosedür sonraki sert altın kaplama için temel oluşturur.
Bakır kaplama genellikle elektrokaplama ile yapılır - the PCB bakır sülfat banyosuna batırılır, elektrik akımı geçirilir ve bakır açık bölümlere biriktirilir. Tarihli, hızlı ve açıktır ve sarhoş bir denizcinin ellerinde neredeyse kırılmaz.
Bakır Kaplama ve desen kazma öncesi
Bakır kaplama, fotorezist ve desenleme uygulayın
Bakır kaplama sonrası, bir fotorezist malzeme yüzeyinde kaplanır PCB . Bu ışıkla aktif olan ajan, sert altın kaplamanın uygulanacağı yerleri belirlemek için kullanılır. Şu PCB bir fotomaske aracılığıyla UV ışığına maruz kalır, deseni fotoreziste aktarır. Maruz kalma tamamlandıktan sonra, fotorezist kimyasal olarak maruz kalmadığı bölümlerden çıkarılır, bakır izleri ve yastıklar artık kaplamaya maruz kalır.
Nikel Kaplama
Sert altın kaplamadan önce açık bakır alanların üzerinde bir nikel katmanı elektrokaplanır. Bir bariyer katmanı olarak nikel, bakırın altına yayılmasını önler ve altın kaplamanın kalınlığını belirler.
Nikel katmanının standart kalınlığı yaklaşık 100-200 μin (2.54 ila 5.08 μm). Kaplama parametreleri, beklenen kaplama kalınlığı ve konform elde etmek için üreticiler tarafından iyi kontrol edilir.
Sert Altın Kaplama Süreci
Sert altın kaplama, altın alaşımının nikel kaplamalı yüzeylere yatırıldığı bir işlemdir. Altın, sertliği ve aşınma direncini artırmak için altın tuzları ve küçük miktarda kobalt veya nikel içeren banyodan kod oluşturulmuştur.
Sert altın katmanının kalınlığı, uygulama gereksinimlerini karşılamak için sıkı bir şekilde kontrol edilir. Yarı iletken test tahtaları ve benzer zorlu uygulamalar için üreticiler genellikle 30 ila 50 mikroinç arasında altın bir katman oluştururlar. Lehim Maskesinin Uygulaması
Sert altın kaplamadan sonra, bir lehim maskesi yerleştirilir PCB Ödememiş bölgeyi korumak için PCB ve montaj boyunca lehim köprüsünü durdurun. Lehim maskesi genellikle seribasılır ve UV ışığı veya ısı ile sertlenir.
Sert Altın PCB Yüzey Finishing muayenesi
Maske uygulandıktan sonra, PCB Ardından sert altın kaplama standartlarını geçtiğini doğrulamak için denetlenir. X-ışın floresans dahil olmak üzere teknolojileri kullanarak üreticiler altın plaka kalınlığı ve bütünlüğünü test edebiliyorlar.
Kalite Güvenliği ve Test

• Sert Altın PCB Elektrik muayenesi: Sert altın PCB'ler, özellikle yarı iletken test tahtaları, performanslarını yerine getirmek için ağır elektrik test edilmelidir. Uçan prob testi ve İKT (devre içi test) bağlantı, impedansı ve sinyalleri test etmek için popüler yöntemlerdir.
• Altının sertliği PCB'ler için test edilmesi önemlidir çünkü bu levhalar sabit mekanik güce dayanır. Bükme testleri, aşınma testleri ve bant testleri altın kaplamanın sağlamlığını test etmek ve kullanılan çözücülerin sürdürülebilirliğini kanıtlamak için yapılır.
• Çevre Test: Sert altınımızın kalitesini garanti etmek için PCB Ayrıca termal döngü, nem ve tuz sprey testi de dahil olmak üzere çevresel testlerden geçti. Sert altın PCB'ler, nikel üzerinde çok ince bir altın katmanıyla yapılır, ancak kaynak sonrası az veya hiçbir sürtünme ile yerleştirilebilecek kadar kalındır, bu da onları temas plakaları için ideal hale getirir. Bu testler sahadaki kullanım koşullarını taklit etmek için tasarlanmıştır ve üreticilerin potansiyel arızaların nerede meydana gelebileceğini tespit etmelerine yardımcı olabilir.

Sert Altın PCB'lerin Faydaları Genel olarak Daha Arzılır Çünkü Aşağıdaki Fonksiyona sahiptir:

Dayanıklılık: Sert altın levha iyi aşınma direnci performansına sahiptir, konektörler ve yastıklar temaslarında kullanılabilir.
Yüksek iletkenlik: Altın, yüksek hızlı / yüksek frekans devrelerinde mükemmel bir performans yaratan en iyi elektrik iletkenliğini sağlar.
Paslanma direnci: Sert altın kaplama oksidasyon ve çevre hasarını önleyebilir PCB .
Uzun ömürlü: Sert altın PCB'ler, anlamlı hasar olmadan 1000 veya daha fazla çiftleşme döngüsü boyunca devam etme üretim kapasitesine sahiptir.
Sert altın PCB'ler için uygulamalar, telekomünikasyon alanı ve SFQ devreleri, Nano ölçekli Elektromanyetik cihazlar vb. Sert altın PCB'ler telekomünikasyon, havacılık ve yarı iletkenler de dahil olmak üzere çeşitli endüstrilerde kullanılır. Özellikle yarı iletken test tahtaları, birden fazla test döngüsü boyunca sinyal bütünlüğünü koruma ihtiyaçları nedeniyle bu kaplamayı kullanırlar. Diğer tipik uygulamalar kenar konektörlerinde, klavyelerde ve yüksek frekans devrelerindedir.

Sert altın yapma süreci PCB En son teknoloji ve deneyimi gerektiren karmaşık ve ince bir çalışmadır. Her süreç, iyi performans sağlamak için hammadde seçiminden ve bakır kaplamadan nikel ve altın kaplamaya kadar titiz bir şekilde kontrol edilmelidir. Güvenilirlik ve doğruluğun kritik olduğu yarı iletken test kartları gibi uygulamalar için, profesyonel bir sert altın ile çalışmak gerekir PCB üretici. Bu üreticiler, en yüksek endüstri standartlarına uygun kaliteli PCB üretmek için uzmanlık ve kaynaklara sahiptir.

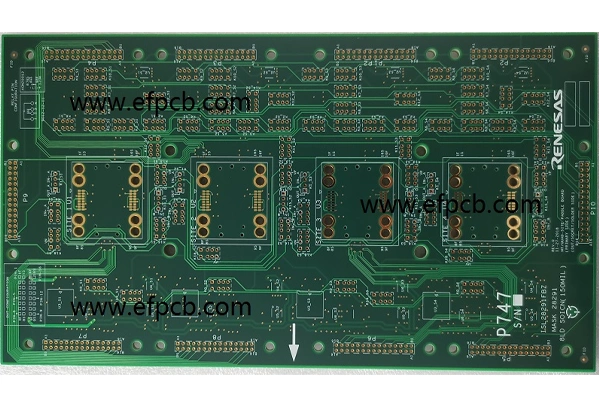

Yarı iletken test ana kartı uygulaması
