プローブカードの製造のための典型的な手順プリント基板(プリント基板)

レイアウトプローブカードプリント基板

レイアウトは、ウェーファーレイアウト、I/Oピッチ、必要なプローブ数などによって異なります。複雑な回路設計は、コンピュータ援助設計を使用して作成されます。

選択する方法プリント基板材料

一般的に高TG、高周波、低DK原材料を必要とします。高周波信号、インピーダンスマッチングなどに依存します。

裸製造へプリント基板

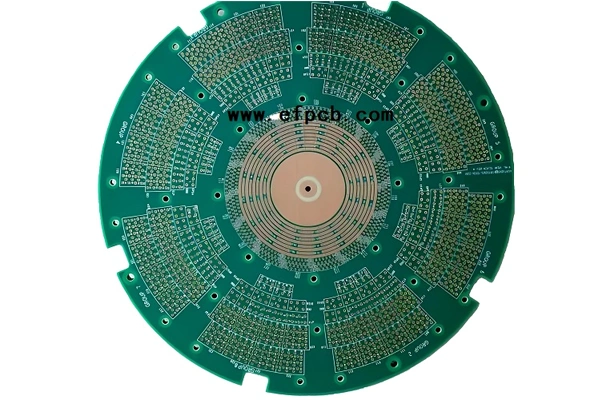

ドリル、痕跡、PADs、硬い金ドドドドドリル、ectを作るためにプリント基板ボード。これは通常、Aプリント基板製造業者または電子製造サービス（EMS）会社による製造プロセスの一部として。

コネクタとプローブ針の取付け

タングステン、ニッケル等の小さなプローブ針は安全に固定されていますプリント基板ウェーファーパッドと接触する端末。

電気テストには,プローブカードアセンブリのインピーダンス,容量,抵抗,信号の完全性が含まれています.これは,実際のウェーファーテストのために使用する前に適切な機能を保証します.

プローブ針を紹介します - プローブの先よりも広く,ガイドプレート,レベリングピン,リングを含むシステムの安定化部品として機能します.

プローブカードの校正テスト

プローブカードの製造が完了した後,電気,機械,機能テストが行われ,プローブカードを微調整し,ウェーファーソートテストで使用する前にその特性を特定します.

重要なプロセスの一部には,PCBの石版製造,高精度なプローブ針の統合,ウェーファーテスト中に固体電気接触が作られることを確保するためのテストと校正が含まれています.製造と組み立て:プローブカードの製造と組み立ての具体は,複雑なプローブカードの生産に専門の企業によって行われます.

プローブカードは半導体テストシステムの要素です。プローブカードに関するいくつかの重要なポイント: プローブカードに関するいくつかの重要なポイント:

• プローブカードは,半導体ウェーファーでテスト中のデバイスと短期的な電気接触に使用されるプローブと呼ばれる金属のバンプを持つ回路板です.
• これらのプローブは,テスト信号を提供し,ATEでパラメータおよび機能テストのために,ウェーファーデバイスの結合パッドまたはテスト構造と接続します.
• プローブカードは,ATEテスターとウェーファー間の必要な電気接続を提供します.これらは,ATEがデバイスの性能を特徴化しながら,ウェーファーレベルデバイスを欠陥について正しく検査することを可能にします.
• プローブカードの構造は技術的に複雑なので,潜在的に数千の統合回路の単一のウェーファーのすべての部分に触れるために,多くの接触点と完璧に一致しなければなりません.
• プローブカードを定義する基本的な要因のいくつかには,プローブ/接触配置と几何学,接触ピッチ,精度,プローブマーク/汚染問題,周波数応答,長期使用のための信頼性,接触力/オーバードライブがあります.

特定のプローブカードの設計は,デバイスのレイアウト,ボンドパッドの位置,そして満たすべき電気テストのニーズに依存します.プローブカードの主要メーカーは,様々なデバイス技術に曝露しています.

結論として,プローブカードは,パッケージされ,顧客に販売される前に,業界で現在の複雑なICに対する全面的なテストを提供するために不可欠です.ATEシステムとテスト中のウェーファーレベルデバイスの間に非常に戦略的な位置に位置しています.

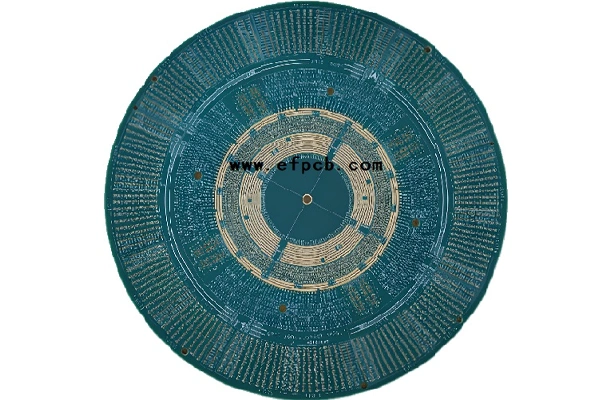

プローブカードプリント基板半導体試験システム用
