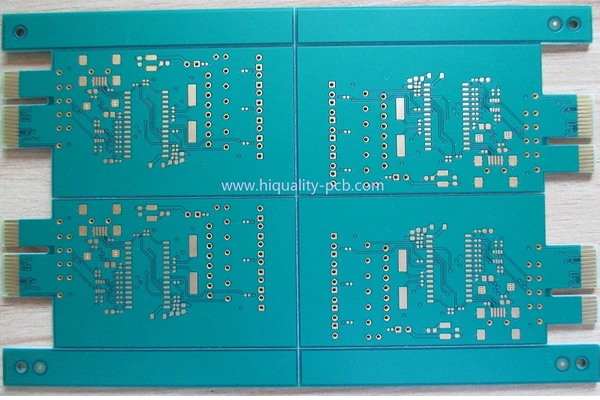

エッジコネクタ ハードゴールド プリント基板、ゴールドフィンガー プリント基板

Edge connector PCB board

gold fingers PCB board
エッジコネクタ ハードゴールド プリント基板、ゴールドフィンガー プリント基板

品番:E0815060179A
層数:8層
材料:FR4、1.6mm、全層1 OZ
最小線幅:4ミル
最小間隔:4ミル
最小穴径:0.25mm
表面仕上げ:ENIG
パネルサイズ:128*158mm/4up

ゴールドフィンガー プリント基板、ハードゴールド(金厚3umまたは120U")

ゴールドフィンガーPCBの製造方法

ゴールドフィンガーPCBは、その特徴リストにおいて非常にポジティブな要素を逆に持っています:耐久性、私たちの指の中のエッジコネクタには金メッキが施されており、それは導電性の優位性も意味します。また、接続がしっかりと、かつ途切れることなく縫い合わされることを保証するための頑丈なゴールドフィンガーPCBなしに、どのような大人の家庭用玩具デバイスが完成するでしょうか?これらのプリント基板は、スロットに差し込むための金メッキエッジコネクタを備えており、すなわち、エッジコネクタとして使用されたり、スロットに差し込むためのPCBとして使用されます。主要なゴールドフィンガーPCBメーカーかつプロフェッショナルソリューションプロバイダーとして、私たちは通信、航空宇宙、医療機器、民生用電子機器、その他の産業に向けて、最も革新的で費用対効果の高い設計および生産サービスを提供することに尽力しています。

ゴールドフィンガー付きPCBとは?

ゴールドフィンガーとは、プリント基板を他の基板やデバイスに接続する金メッキ接点のことで、通常はプリント基板の端部の一部を構成します。金メッキは優れた導電性、耐食性、耐摩耗性を提供します。これらのプリント基板は、グラフィックスカード、マザーボード、および同様のハイエンド電子機器のように、繰り返しの抜き差しが必要となる可能性のある用途で一般的に見られます。ゴールドフィンガーPCBは業界最高水準のレベルで性能を発揮するように作られており、お客様の望む通りの高いパフォーマンスを保証します。主要なゴールドフィンガーPCBメーカーの一つとして、私たちは生産のあらゆる工程における精度と一貫性の必要性を理解しています。

ゴールドフィンガーPCB製造の重要な工程

ゴールドフィンガーPCBの製造には、高度な技術と厳格な品質保証が必要です。以下に、関与する主要な工程を示します:

PCBの設計とレイアウト
工程はプリント基板のレイアウト設計から始まり、接続性のためにゴールドフィンガーを適切に配置します。設計はIPC規格などの業界標準に従い、ゴールドフィンガーの間隔、寸法、位置合わせを含む必要があります。

表面準備
金メッキを施す前に、清潔で平坦な表面を維持するため、プリント基板の表面が準備されます。これには、メッキに影響を与える可能性のある酸化、汚れ、残留物の除去が含まれます。

ニッケルおよび金メッキ
ゴールドフィンガーは銀メッキされ、次にニッケルメッキされ、最後に薄い金の層で覆われます。表層の金層は優れた導電性と摩耗保護を提供しますが、ニッケル層は湿気や金属(金を含む)の銅基板への拡散に対するより優れた障壁層として機能します。主要なゴールドフィンガーPCBメーカーとして、私たちは均一で高品質な仕上げを実現するために最先端のメッキ技術を適用しています。

面取り
ゴールドフィンガーの端部は、コネクタへのスムーズな挿入を容易にするために特定の角度(通常は30度または45度の標準に合致)で面取りされます。この工程は、コネクタやプリント基板自体を損傷することなく、極めて高い精度を必要とします。

表面仕上げ
メッキと面取りの後、プリント基板は耐摩耗性を向上させ、環境に対する一定の保護を提供するために表面仕上げが施されます。一般的な仕上げはENIG(無電解ニッケル浸漬金)とハードゴールドメッキであり、これら2つの仕上げはゴールドフィンガーPCBにも使用可能で優れた性能を発揮します。

テストと品質管理
すべてのゴールドフィンガーPCBは、要求される仕様を満たすかどうかのテストを受けます。この工程には、電気的テスト、金メッキ厚の測定、および欠陥を特定するための外観検査が含まれます。
ゴールドフィンガーPCB工場に関して、私たちがお手伝いできること

精度と品質
私たちはゴールドフィンガーPCBを専門としており、卓越した精度と品質を誇ります。最新の機械設備と熟練した人材を有しており、彼らの努力によってあらゆるプリント基板が最高品質に到達します。

カスタムソリューション
信頼できるゴールドフィンガーPCBプロバイダー - プロジェクトのニーズに合わせてカスタマイズ可能です。カスタムサイズ、デザイン、仕上げ?全てお任せください。

耐久性と信頼性
当社のゴールドフィンガーPCBは継続的な使用に耐えるよう作られており、長寿命で一貫した結果を生み出すことを保証します。高品質の金メッキと厳格な製造工程により、最も過酷な環境下でも輝きを発揮します。

業界基準の遵守
IPCやRoHSなどの国際基準に従い、安全で環境に優しく、高品質なゴールドフィンガーPCBを提供しています。

低コストソリューション
品質に重点を置きながらも、不具合製品に対して競争力のある価格を実現し、世界中の企業にとって最高のゴールドフィンガーPCB製造メーカーとなっています。

ゴールドフィンガーPCBの応用分野

ゴールドフィンガーPCBは以下の分野で広く使用されています:

  • グラフィックスカード:ゲーミングおよびプロフェッショナルシステムにおいて、高速データ転送を実現します。
  • マザーボード:様々なコンポーネントとの接続を確立するために使用されます。
  • 産業機器:重工業用途における信頼性が高く長寿命の配線接続。
  • 医療機器:命を救う医療応用のための精密コントローラー - ペースメーカーや除細動器が消費者視点で使用される日も遠くありません。

結論

ゴールドフィンガーPCBを製造するには、詳細を完全に理解し、高度な専門知識が必要です。設計とメッキからテスト、品質管理まで、あらゆる段階が高性能で長寿命な製品を作る上で重要です。トップクラスのゴールドフィンガーPCBメーカーとして、お客様の要件に合わせた最高品質のサービス提供に注力しています。標準設計もカスタム設計も、業界最高水準の性能を発揮するPCBで製品の可能性を最大限に引き出すお手伝いをいたします。
高品質、高精度、最高のサービスでご満足いただけるゴールドフィンガーPCBのために、ぜひ当社をお選びください。
