エッジコネクタプリント基板の作り方：全工程

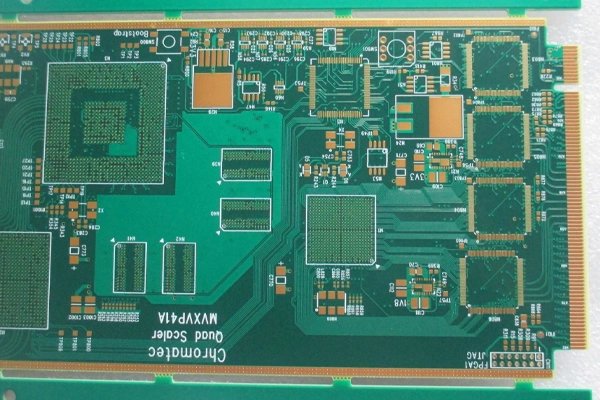

エッジコネクタプリント基板（一般的にゴールドフィンガー基板と呼ばれる）は、プリント基板と他の機器との確実な接続を保証する、現代の電子産業において不可欠な部品です。エッジ部分に金メッキされた接点を含むその独特な形状は、最良の結果を得るために注意深い製造プロセスを必要とします。業界をリードするゴールドフィンガー基板メーカーとして、当社はお客様の様々なニーズに応える高品質なエッジコネクタプリント基板を提供します。

エッジコネクタプリント基板設計と材料

エッジコネクタプリント基板の設計は、適切な基板材料の選択から始まります。通常、優れた電気的・物理的特性からFR-4積層板が使用されます。しかし、高周波用途では、高耐熱FR-4やセラミック充填タイプなど、他の材料に出会うこともあります。プリント基板の厚さ、層数、銅箔の重量は用途によって特定されます。エッジコネクタプリント基板の最もユニークな側面は、そのゴールドフィンガーです。これは、基板の端から延びる複雑な接点パッドです。金メッキの選択は重要です。ハードゴールドは通常、金とコバルトまたはニッケルの合金を指し、優れた耐摩耗性と導電性を持つため、繰り返しの挿抜に使用できます。メッキの金の厚さも非常に重要で、最終的な嵌合サイクル数と環境条件に基づき、通常3から50マイクロインチの範囲です。エッジコネクタプリント基板メーカーとしての当社は、これらの仕様において最大限の精度を保証します。

ゴールドフィンガー基板の製造プロセス

ゴールドフィンガー基板の製造には多くの複雑な工程があり、それぞれが厳格な品質管理を必要とします。

プリント基板製造とメッキ

プロセスは、ドリリング、エッチング、多層積層からなる基本のプリント基板製造から始まります。基板プリント基板が形成された後、ゴールドフィンガー部分がメッキされます。これには、銅の上へのニッケルバリア層の堆積、その後の金メッキが含まれます。ニッケルはまた、時間の経過とともに電気的性能に影響を与える可能性のある金の下での銅の移動を防ぎます。ニッケルメッキ後、接点パッドにハードゴールドが電気めっきされます。この電解処理により、均一で硬い金層が得られます。プロフェッショナルなゴールドフィンガー基板メーカーとして、当社は高い均一性と密着性を得るために最新のメッキ技術を採用しています。

面取りと品質保証

エッジコネクタプリント基板のエッジは、通常、金メッキ後に面取りされます。この面取り加工（通常45度の角度で行われます）は、他のコネクタへのスムーズな挿入を可能にし、プリント基板とコネクタ間の摩擦を最小限に抑えます。ゴールドフィンガーを損なうことなく正確に面取りする方法を知ることが重要です！最終段階には、広範な品質管理が含まれます。これには、欠陥を検出するための目視検査、X線蛍光分析法（XRF）による金メッキ厚の測定、導通および絶縁耐性のための電気的テストが含まれます。エッジコネクタプリント基板メーカーとしての当社の責任は、これらの全テスト手順にまで及び、当社が出荷するすべてのエッジコネクタプリント基板が業界最高水準のテストに合格することを保証します。

なぜハイクオリティプリント基板があなたのゴールドフィンガー基板メーカーとなるべきか

適切なゴールドフィンガー基板メーカーを選ぶことは、お客様の電子製品が良好に性能を発揮することを保証する上で極めて重要です。当社は以下の点で独自の強みを持っています：

• 最先端技術：精密なメッキ、面取り、テストに高度な設備を使用しています。
• 材料の専門知識：お客様の特定のニーズに最適な材料の選択をサポートします。
• 厳格な品質管理：完璧な製品を保証するため、多段階の検査を実施しています。
• カスタマイズ能力：お客様の具体的な設計要件に基づいたカスタマイズソリューションを提供します。
• 経験豊富なチーム：当社のエンジニアと技術者は、エッジコネクタプリント基板の生産において高度な知識を有しています。

当社とご一緒に仕事をすれば、高品質で信頼性の高いエッジコネクタプリント基板を入手でき、お客様の電子機器が最高の性能を発揮することが保証されます。
