浸漬金PCBゴールドプレーティングプリント基板

immersion gold PCB, ENIG PCB

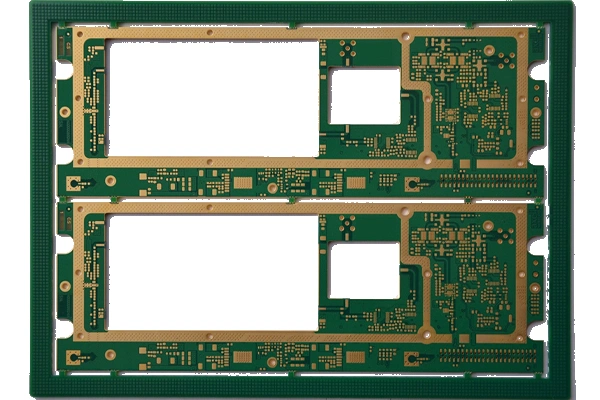

edge plating PCB, gold plating PCB
浸漬金PCBゴールドプレーティングプリント基板

部品番号: E0415060179A
層数: 4層
材料: FR4、1.6mm、すべての層のための 1 OZ
最低タック: 6ミル
最小スペース:6ミル
最小穴: 0.25mm
終わった表面: ENIG
パネルサイズ: 238*158mm/2up
特徴:高いTG、インピーダンス制御、浸泡金(AU>2マイクロメートル)、エッジメッキング。

作る方法浸漬金PCB■各層までの精度

浸漬金PCB生産紹介

拡大する電子産業では、浸漬金PCB製造業者は高性能で重要な役割を果たしますプリント基板浸泡金PCBには高品質の表面仕上げ、信頼性および良い溶接性があり、それらを精度および高耐久性アプリケーションに適しています。プロとして浸漬金PCB製造業者、私達に良質および高性能を作り出す豊富な経験がありますプリント基板.

浸泡金PCBの技術

あなたがあなたの上で使用しているコンポーネントのタイププリント基板それ自体は,浸浸浸浸浸泡金,またはENIG (Electroless Nickel Immersion Gold) などの表面処理方法を決定します.この加工方法は,良い伝導性,溶接性,酸化保護を提供します.
私たちのことになるとき浸漬金PCB生産プロセス、私達は均一性および精度を最大限にするために細部をspareしません。ハイテックの化学バスと自動メッキングプロセスを使用して均一性と最大限の粘着性を提供します。このレベルの精度が私たちを最高にするものです浸漬金PCB業界のメーカー。

私たちの利点浸漬金PCB

最高のボードメーカーであること浸漬金PCB私達のプロダクトは何千ものハイテックエンジニアによって彼らの優れた性能および信頼性のために信頼されています。これらは浸泡金PCBのノウハウの主要な利点です:

  • 優れた平らさ:平らさテストを実行するとき,表面に痕跡が観察されません,平らさは100%保証され,精密なピッチ部品および高レベルの組み立て技術に適しています.
  • 改善された溶接性: 仕上げの金層は,より良い溶接性を可能にするため,欠陥の可能性が低く,アセンブリの収量が高くなります.
  • 防腐:金防防腐層は効果的に空気および湿気の腐食に抵抗することができます,これは非常に使用寿命を延長することができますプリント基板.
  • 低接触抵抗:私達のPCBは,高速アプリケーションで高い信号の完全性につながる最低接触抵抗を持つように設計されています.
  • RoHSの苦情:私たちは環境基準を満たし,あなたの製品は有害な物質から自由であることを保証します.
  • だから私達の浸泡金PCBはまた電気通信、医療機器、PCおよびノートブック、自動車、携帯電話等のリーダーです。

高度な製造能力

私たちの浸透金プリント基板製造業者は先進的な装置および完全な品質検査システムを持っています。設計検証から最終テストまで 製造プロセスのすべてのステップは 品質に情熱を持つベテランエンジニアによって監督されます

  • 精密イメージング&エッチング: 最初にパターンを正確に転送するために高解像度イメージングを使用し、最小限の下切りで精密に製造された回路をエッチするために制御されたエッチングプロセスを使用します。
  • 自動化されたプリント基板私達の自動メッキングラインはすべての均一な金およびニッケルの厚さを提供しますプリント基板すべてのボードがあなたの期待を満たすことを確保します。
  • すべての側面のための品質:各のQCのための電気テスト,表面検査,および環境ストレススクリーンテストプリント基板.

これにより,我々は浸泡金PCBの設計に対する高い要求と短い配達時間を満たすことができます.

カスタマイズと技術サポート

プロフェッショナルであること浸漬金PCB製造業者は各プロジェクトが異なっていることを知っています。当社のエンジニアは,顧客と協力して,アプリケーションのユニークな要件を満たすカスタムソリューションを作成します.プロトタイプからボリュームまで,私たちの技術サポートチームは,複数層ボード,HDI設計,またはインピデンス制御の助けが必要な場合,プロセスのすべてのステップを支援します.
最先端よりも多く、技術はカスタマイズの手であなたを多くの技術的なサポートするので、技術の専門化もあなたを幸せに保ちます!カスタマイズ,設計作業に関する提案,材料に関するアドバイス,プロセスまたはアプリケーションの質問を支援するための完全な技術的支援を提供しています.
顧客との取り組みは 顧客満足へのコミットメントの証明です
挑戦への対応:持続可能性へのコミットメント - 将来に傾向する方法で実現する
私たちの浸漬金PCB製造設計サービスと製造プロセスは,環境に優しい持続可能性の原則に基づいています.生産プロセスのあらゆる段階で、廃棄物の最小化や水のリサイクル、無害物質の使用など、グリーン製造を実践しています。当社の環境マネジメントシステムは,国際基準に認定され,環境に優しい製造施設であるという約束を大切にしています.

良いものを選ぶことは不可欠です。浸漬金PCBあなたの電子製品の良い性能および信頼性を持つ製造業者。我々は先端技術,最高品質,最高信頼性のPCBで業界標準を超える専門知識を持っています.私たちは多くの業界ソリューションの成功の歴史を示し、行くソースと考えられることができます浸漬金PCBあなたのビジネスのニーズのために。

浸泡金PCBの生産における私たちの能力が次のプロジェクトをどのように進めることができるかをご覧ください。違いを発見 精度,信頼性,顧客焦点が提供できる-トップとパートナー浸漬金PCBあなたのビジネスの要件を満たすために製造業者。

産業制御アプリケーション
