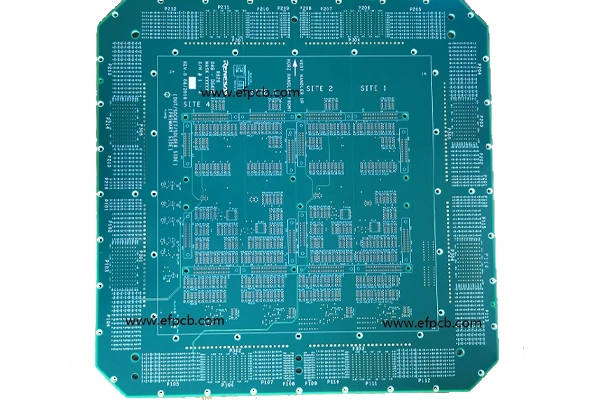

部品番号: E1615060170A
層数: 16層
材料: FR4、4.8mm、すべての層のための 1 OZ
最低トラック: 6ミル
最小スペース(ギャップ):5ミル
最小穴: 0.50mm
終わった表面: 全板硬金、Au > 40 microinches
パネルサイズ: 598*578mm/1up
バックプレーン それ自体は特別なものです。プリント基板信号、電源、管理インターフェイス等を含むシステムのさまざまなタイプのサブカードのための相互接続チャンネルを主に提供します。構造はサブカードのサポート役割を果たします。
高速バックプレーンと普通のバックプレーンの違いは、高速バックプレーンの信号相互接続率が高いことであり、プリント基板使用された材料およびバックプレーンコネクタは高速関連しています。下の図は,主にバックプレーン,サブカード,コネクタで構成されている伝統的な高速バックプレーン相互接続システムを示しています.
1. サブカードおよびバックプレーンのラミネートされた構造およびルーティング
2. バックプレーンコネクタの性能
3. AC容量および経由
4. 破片の包装
現在、IEEEとOIFは、前の記事で紹介したバックプレーン相互接続構造の標準定義です。IEEEのバックプレーンアプリケーションの標準は、40gbase-kr4のようなKrです。OIFのバックプレーンアプリケーションの標準は,cei-25g-lrのようなLRです.これらの仕様の両方は,バックプレーン相互接続システムのためのより詳細な周波数ドメイン参照指数要求を持っています.
伝統的な以外に バックプレーンシステム オルトゴナルバックプレーンシステム構造もあります。正方形のバックプレーン構造では,両側のサービスカードとスイッチングカードは垂直角度でバックプレーンに直接插入されます.バックプレーンは,複数のサービスカードとスイッチングカードを正方形コネクタを通じてのみ接続できます.中央のバックプレーンのルーティング接続は省略され,ルーティングの全長が短く,減弱が小さくなることができます.
しかし,正方形バックプレーンシステムの両側のボードの垂直角度により,空気管は設計が容易ではないので,最大の問題は機械全体の悪い換気と散熱です.さらに,バックプレーンの通路長さは一般的に長く,インピーダンスの不連続性は深刻で,高速性能のクロスオーバーをもたらします.
上記の問題を解決するために,業界は直接正方形アーキテクチャ技術を提案しました,すなわち,中央バックプレーンはありません,ビジネスカードと交換カードはコネクタを通じて直接接続され,散熱効果がより良いです.同時に,もはやバックプレーン通孔がなく,信号の完全性の性能を向上させます.
IEEEとOIFの両方は,バックプレーン相互接続アプリケーションの電気性能のみを定義し,標準的なバックプレーンコネクタ,バックプレーンサイズ,システム管理などの特定のバックプレーンアーキテクチャ標準を定義しません.
ATCAは高速バックプレーンアーキテクチャの定義を含む標準の1つです。ATCA(Advanced Telecom Computing Architecture)はPICMGによって制定され、主に電気通信操作レベルのアプリケーションを目的としています。ATCAは,構造,電源,散熱,相互接続,システム管理を定義するコア仕様を含む一連の仕様で構成されています.
バックプレーン構造に関して、ATCAは全ネットワークやダブルスターなどの様々なトポロジーをサポートしています。バックプレーン伝送プロトコルでは、イーサネット、PCIe、sRIOもサポートしています。最新バージョンは100gbase-kr4アプリケーションをサポートします。つまり、単一チャンネルの最大速度は25gbpsです。
ATCAはまた,それぞれ10gおよび25gレートアプリケーションに対応する特別な標準的なバックプレーンコネクタadfplusとADF ++を定義しています.
ATCAはバックプレーン伝送上の複数のプロトコルをサポートし,電気標準は対応するプロトコル要件を参照することもできます.イーサネットの10GBASE Kr / 100gbase kr4などのバックプレーンアプリケーションの送信のために,ATCA標準は,様々なテスト固定器の仕様要求を含む厳格なテスト標準とプロセスを定義しています.
