埋め込まれた銅コインプリント基板

BMS PCB

Embedded Copper Coin PCB
埋め込まれた銅コインプリント基板

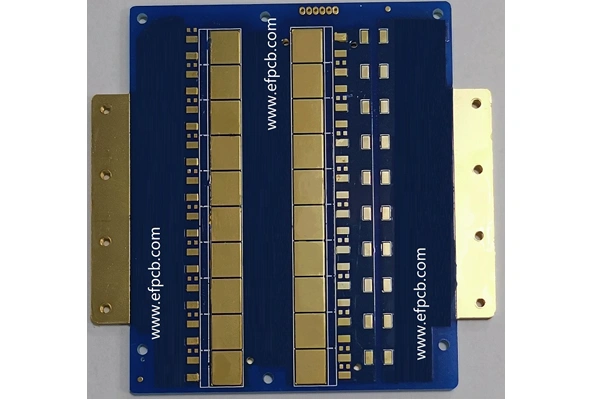

部品番号: E0217060129A
層数: 2層
材料: FR4 TG170 3 OZ+銅コイン
最小トレース:18ミル
最小スペース(ギャップ):32ミル
最小穴: 0.60 mm
仕上げられた表面: 浸泡金
パネルサイズ: 128*138mm/1up

埋め込まれた銅コイン技術プリント基板製造業

埋め込まれた銅ソリューションの紹介プリント基板技術 現代の電子工学、埋め込まれた銅コインプリント基板技術は,散熱と高電力アプリケーションの課題に対する重要な解決策として現れました.埋め込まれた銅コインの製造の15年以上でプリント基板プロダクト、私達はあなたのアプリケーションのための突破的な性能の向上を達成する業界をリードします。この記事では、機能セットから利点、製造側面までこの技術の中心に行きます。

埋め込まれた銅コインとはプリント基板技術?

埋め込まれた銅コインプリント基板技術は銅の両側に埋め込まれる銅のフィンまたはワイヤーではなく銅のコインを使用することを含むプリント基板電子機器の散熱を大幅に改善することができます。これは,LED照明,自動車電子,電源モジュール,産業用電器などの高電力部品熱発生分野で特に重要です.銅のコインは直接埋め込まれていますプリント基板部品からの熱を効率的に除去することができ,デバイスの安定した動作をより長く保証するのに役立ちます.
埋め込まれた銅コインのためにプリント基板自動車産業、私たちは先進的な技術を開発しました。競争相手から私たちを区別するのは,当社のPCBは,最高品質基準と最高の材料で設計され製造されているだけでなく,最高の熱および機械安定性を提供する事実です.

埋め込まれた銅コインPCBのハイライト

構造的な細部は最低コストおよび最高品質で働く原理の解決です。熱伝導性の利点埋め込まれた銅コインPCBの主要な利点の1つは,優れた散熱です.銅のトークンは,熱橋として機能し,敏感な要素から熱を引き離し,冷たくします.これは,熱シンクや熱パッドを含む熱管理の従来の方法が,それを切らないアプリケーションで使用することができることを意味します.

高レベルのパワーを処理する能力

埋め込まれた銅コインPCBは,優れた性能を維持しながら,高電流と電力負荷をサポートできます.銅硬貨の存在は,板の耐熱性を向上させ,板の脱層や過熱などの問題を避けることができます.だからこそ、パワーエレクトロニクスやその他の高電力デバイスに好まれる選択肢です。
柔軟な設計オプション
埋め込まれた銅コインの主要なメーカーとしてプリント基板私達はあなたの条件を満たすために最もよいカスタマイズされた解決を提供します。銅コインのサイズと形から高さまでプリント基板すべてあなたのアプリケーションの最良の結果のために個人化することができます。
より強い機械的安定性
銅コインの銅銅銅コインの埋め込みは、熱性能を向上させるだけでなく、機械的安定性を向上させるだけでなく、プリント基板これは、厳しい条件や極端な機械負荷にさらされるアプリケーション、例えば自動車または航空宇宙エレクトロニクスにおいて特に重要です。

埋め込まれた銅コインプリント基板製造手順

埋め込まれた銅コインPCBの生産には特別なノウハウが必要です.私達の独自の製造プロセスには、いくつかの重要なステップが含まれています。
デザインと材料の選択
アプリケーションに特定した詳細な設計から始まります。銅コインと付属したプレミアム材料プリント基板長寿命および性能を保証する基板。
精密研磨
ポケットが入り込まれるプリント基板銅のコインを置くために層。この段階は,小さな変位が板の熱伝導性と機械安定性に影響を与える可能性があるため,完璧なマッチングを得るために高精度を要求します.
銅コイン埋め込み
銅のコインは良い接触とセキュリティのために加工されたポケットに埋め込まれています。洗練された結合技術は、銅のコインとの間のギャップを閉じるために適用されますプリント基板無コピーで最高の熱伝達効率を達成する。
ラミネーションおよび仕上げ
銅のコインは埋め込まれています。プリント基板保護層を形成するラミネーション。メッキングや溶接マスキングなどの他の仕上げプロセスも,板が業界標準に準拠していることを確認するために行われます.
品質テスト
我々は生産プロセスのあらゆる側面において、トップ埋め込まれた銅コインとして品質を優先しますプリント基板メーカー。PCBは出荷前に熱,電気,機械仕様にテストされます.

なぜ高品質を選ぶのかプリント基板あなたの埋め込まれた銅コインとしてプリント基板メーカー?

私たちの会社は、埋め込まれた銅コインの例外的なメーカーであることを誇りに思っていますプリント基板そして私たちはあなたの理想的な選択です。業界における長年の経験を通じて,我々は先進的な製造プロセスを開発し,優れた性能と高い信頼性の製品を提供することができます.
私たちは各アプリケーションが異なることを知っていますので、ユニークなニーズに合わせたソリューションを開発します。プロトタイピングから大量生産まで、私たちはすべての埋め込まれた銅コインのためのあなたの単一のソースですプリント基板要件。

埋め込まれた銅コインPCBのアプリケーション

埋め込まれた銅コインPCBは,高熱および高電力要求産業で適用されます.典型的な使用ケースは次のようです。
LED照明システム
自動車電子
電源モジュールとコンバータ
産業制御システム
航空宇宙および防衛エレクトロニクス
信頼できる埋め込まれた銅コインを選択することでプリント基板製造業者、あなたのプロダクトが主要な熱管理ソリューションと統合され、その可能性とプロダクトの寿命を上げることの保証を持つでしょう。

結論

埋め込まれた銅コインPCBの技術は,高電力,高熱アプリケーションの設計を変革しています.優れた熱伝導性,機械的安定性,カスタマイズ可能な設計オプションを考えると,これは様々な分野の生産者にとって好ましいソリューションになる準備ができています.
プロの埋め込まれた銅コインとしてプリント基板製造業者、私達はR&D、生産、販売およびサービスの卓越性を求めます。今すぐお問い合わせください 最先端のソリューションで製品を次のレベルに引き上げる方法を発見します
