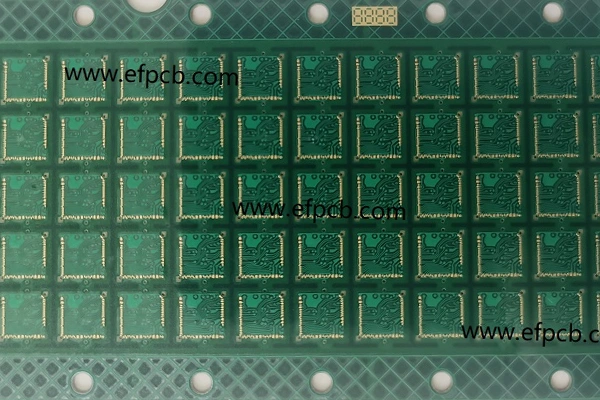

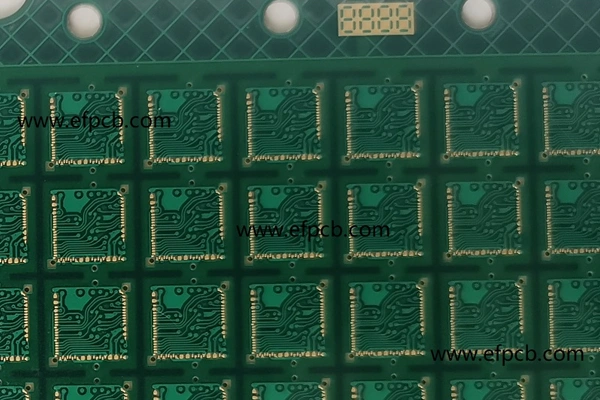

ICキャリア基板中国で作られた。

SI643HU データシート:

説明：C=湿度調節、D=蒸留水に浸泡調節、E=温度調節

この文字の後の最初の数字は、時間での前調節の期間、2番目の数字は℃での前調節温度、3番目の数字は相対湿度を示します。

CMOS （ 補完金属酸化物半導体（Complementary Metal Oxide Semiconductor）

テキサス・インストルーメンツ（TI）は1958年に統合回路（IC）を発明し、シリコン平面技術の発展とともに、バイポーラータイプとMOSは2つの重要な統合回路が発明され、チューブとトランジスター製造の時代の量的および定性的な飛躍をマークした。

MOSトランジスターは、金属酸化物半導体構造トランジスターの略名であり、P型とN型に分類されています。MOSチューブで構成された統合回路は、MOS統合回路と呼ばれます。PMOSトランジスターとNMOSトランジスターで構成された補完的なMOS集成回路は、CMOS IC（補完的なMOS集成回路）と呼ばれます。

デジタル回路は,伝導性のタイプに応じて,双極統合回路 (主にTTL) と,単極統合回路 (CMOS,NMOS,PMOSなど) に分けられます.チャンネルの単一ゲート静電消費はCMOS回路のナノワットの順位です。

回路原理

COMOSはICチップ製造に広く使用されている原材料です。CMOS技術を使用して、金属酸化物半導体フィールド効果トランジスタ（MOSFET）のペアをシリコンウェーファーに統合できます。通常はRAMおよびスイッチングアプリケーションで使用されます。コンピュータ分野では、通常、基本的なコンピュータ起動情報を保存することを指します。
（日付、時間、ブート設定など） ROMチップ。

CMOSは低消費電力を特徴とするPMOSチューブとNMOSチューブで構成されています。CMOSで一組のMOSで構成されたゲート回路により、PMOSがオンになったり、NMOSがオンになったり、両方がオフになったりします。線形三極よりはるかに効率的であるため、消費電力ははるかに低いです。
