製造方法高密度相互接続 プリント基板?

高密度相互接続（HDI）PCBは今日の先進的な電子製品の一部です。コンパクトサイズ,高性能,複雑な回路サポートにより,電気通信,自動車,医療,消費電子分野で人気のある製品です.信頼できるとして高密度相互接続 プリント基板製造業者、私たちは現代技術の要件を満たす革新的なソリューションを提供します。

製造プロセス高密度相互接続 プリント基板

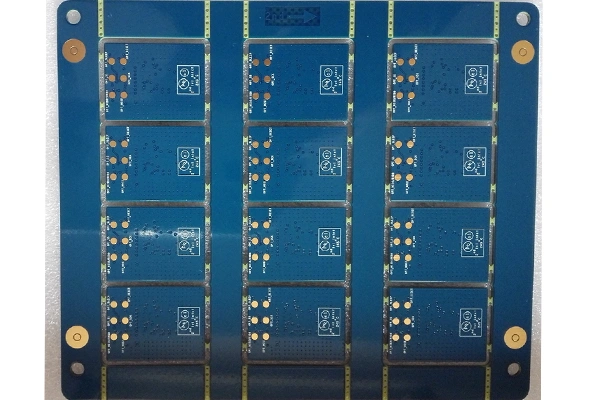

は高密度相互接続 プリント基板良質を製造しますか。高密度相互接続PCB（HDI）は複雑なプロセスです。このプロセスは,薄い介電層や銅ホイルのような優れた品質の材料を選択して,板が高密度回路を運ぶことができることを確認することから始まります.レーザー掘削は生産の不可欠な段階です。マイクロビア、2つをつなぐ小さな穴プリント基板層は、レーザー掘削技術によって掘削されます。これらのマイクロビアはコンパクトな設計につながるより高い回路密度を促進します高密度相互接続 プリント基板持っている。プロフェッショナルであること高密度相互接続 プリント基板メーカー、我々は精度と信頼性のために最先端のレーザー掘削機械を利用します。その後,層は高圧と高温を使用して一緒にラミネートされます.これは、その他、層間の良い粘着性を保証し、完成したもののための強さなどに不可欠ですプリント基板。従来の電圧は次に、層間の信頼性の高い電気接続のためのmicrovias内の導電パスを構築するために使用されます。最先端のイメージングとエッチングプロセスは,必要な細回路パターンを作成するために使用されます.表面の仕上げで結論付けるには、板を保護し、溶接性を向上させるために沈積することができます。

利点高密度相互接続 プリント基板

多くの利点がある高密度相互接続 プリント基板普通以上プリント基板小さいサイズにより、デバイスはよりコンパクトで軽くなることができ、どこかの空間アプリケーションで使用するために完璧です。高密度構造は,高速および高周波デバイスにとって重要な信号伝達と信号損失の減少に役立ちます.トップとして高密度相互接続 プリント基板製造業者、私達は信頼性の価値を理解します。当社の製品は,厳しい条件や高ストレス環境で信頼性が高いように設計され,革新的なアプリケーションのための理想的なソリューションです.
なぜ高品質を選ぶのかプリント基板あなたの高密度相互接続 プリント基板メーカー？
私達の会社は常に提供する仕事の態度を維持します高密度相互接続 プリント基板あなたの個々の要求に従って最高品質の。ハイエンド製造機器および専門のエンジニアリングチームで、私たちは業界の最新の傾向に応える最良のソリューションを提供できます。私たちは精度と品質を大切にし、すべて高密度相互接続 プリント基板性能および耐久性基準の厳格なセットを満たすことが保証されます。あなたの必要性は単層、多層、または堆積されたマイクロビアの構成のためであろうか、私達の専門知識として高密度相互接続 プリント基板製造者は優れた結果を保証します。

結論

高密度相互接続 プリント基板現在の電子機器の基礎であり、より小さく、より速く、よりエネルギー効率的な家電を可能にします。最高を選ぶことが大切です。高密度相互接続 プリント基板製造業者、最高の性能および高い信頼性を得るために。私達の専門知識と経験は、あなたの製造要件である理想的な選択を私達にします。私達はあなたの高密度相互接続のためのあなたの信頼できるソースですプリント基板18年以上の経験と最先端の生産施設を持つ製造要件。あなたの高密度相互接続 プリント基板完成品を取得する準備ができています。革新的な技術,豊富な経験,品質の焦点で,私たちはあなたのすべてのニーズのための信頼性のあるワンストップサービスプロバイダーです.それはあなたの人生の高性能のニーズに適した正しい選択です。
