Мир печатных плат (PCB) претерпевает значительные изменения, и прозрачные PCB находятся в центре этих изменений. С 2025 года спрос на прозрачные PCB растет во всех отраслях, от потребительской электроники до медицинских и автомобильных систем. В этой статье подробно описаны технологии, преимущества и методы производства прозрачных PCB, которые дают чрезвычайно умные и полезные рекомендации для инженеров - электронщиков, дизайнеров и технических экстремалов.
Прозрачный PCB профиль: следующее важное событие в области электроники

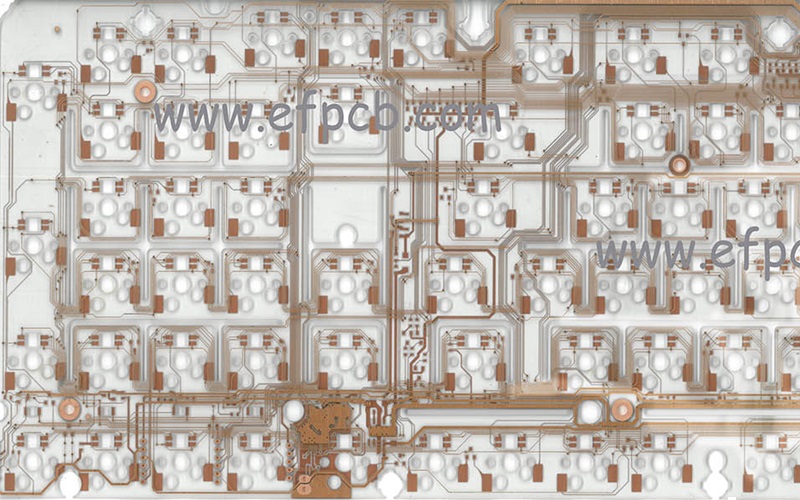

Прозрачный PCB - это проводящая и прозрачная плата, которая идеально подходит для интеллектуальных поверхностей, таких как встроенные дисплеи и сенсорные экраны. В то время как традиционные непрозрачные PCB используют неорганические материалы, такие как стекло, покрытое серебряной или медной пленкой, прозрачные PCB используют самые современные материалы, такие как прозрачные токопроводящие оксиды (TCO), проводящие полимеры или сверхтонкие металлические сетки, которые имеют электрическую функцию и пропускаемость света.
Благодаря спросу на легкие и тонкие носимые устройства, очки дополненной реальности (AR) и складные смартфоны, прозрачные PCB будут расти в 2025 году. Компании, использующие прозрачные PCB, могут выделяться, предлагая продукты с лучшим внешним видом и лучшей работой.
Текстильный PCB в современном применении
Важной особенностью прозрачных PCB является их хорошая интеграция с технологией отображения. В OLED - и микросветодиодных дисплеях прозрачный PCB позволяет очень тонкую и гибкую конструкцию, сохраняя при этом производительность привода и сигнала. Кроме того, их прозрачность позволяет использовать их в качестве приборных панелей автомобилей и систем с плоским видом дисплеев (HUD) в авиации.
Еще одно большое преимущество долговечности: производство. В 2025 году прозрачные ПХБ на основе фундамента будут усилены высокопрочными компонентами, такими как закаленное стекло или полиамидная пленка, чтобы противостоять изгибу, высокой температуре и экологическим напряжениям.
Таким образом, эти характеристики являются важными передовыми процессорами для будущей эры наружной электроники с складными и солнечными батареями.
Открытый прозрачный PCB: современные методы изготовления
Создание прозрачных PCB является сложной технологией, требующей точной инженерии и широкого спектра производственных процессов. Типичный режим работы выглядит следующим образом:
Резюме: Производственная геометрия прозрачных PCB
Производство прозрачных ПХБ осуществляется с помощью ряда процессов, обеспечивающих оптическую четкость и электропроводность.
Есть ли здесь детальный процесс, который соответствует современной отраслевой практике? Выбор материалов и подготовка материалов
Основные материалы:
Полиамидная пленка, закаленное стекло или гибкие полимерные пластины (включая PET / PEN) (прозрачная основа)
Проводящий слой: распыление оксида индия и олова (ITO), графена или тонкой металлической сетки (медь / серебро).
Предварительная обработка: плазменная очистка фундамента для повышения адгезии проводящего покрытия.
Картографизация цепей
Фотолитография:
Определение слоя фоторезиста на фундаменте проводящего покрытия
Фоторезист переносит рисунок схемы, а затем химическое травление (плазма) для удаления всех оставшихся нераскрытых частей.
Лазерная прямая печать (LDI): высокоточная схема лазерного травления для схем с малым интервалом (< 10 мкм).
Травление и образование электропроводящего слоя
Травление фенхелевого эфира: обычно это кислотные растворы (например, хлорид железа для удаления избыточных проводящих материалов, требующих только остаточных следов).
Плазменное травление: повышение точности соединений высокой плотности путем минимального донного разреза.
Альтернативные методы - >
Производство проводящих прозрачных полимеров (например, струйная печать полимеров).
Массовое производство с использованием нанолитографии
От экрана к многослойному PCB (как слои в PCB складываются и ламинируются)
адгезия: прозрачный склеивающий слой (т. е. оптическая прозрачная смола) вставляется между несколькими слоями схемы, смещение < 5 мкм.
Вакуумное ламинирование: прозрачность отверждения через пузырьки.
Бурение скважин и перфорированные пласты
Лазерные скважины: фемтосекундные лазеры могут создавать плотные микросквозные отверстия (диаметр < 50 мкм) с ограниченной областью теплового воздействия.
Заполнение проводящих отверстий: ультрафиолетовая отвержденная проводящая смола обеспечивает межслойное соединение без непрозрачности.
Обработка поверхностей и функционализация
Защитное покрытие:
Атомный слой осаждает оксид алюминия для гидроизоляции.
Проницаемое светостойкое покрытие (> 90%).
Гибкое улучшение PCB: чертежи складываются с эластичной базой, образуя изгибаемую форму.
Контроль качества и тестирование
Оптическое обнаружение - автоматизированная система обнаружения микротрещин или дефектов электропроводности.
Электрические испытания:
4 - точечный зонд измеряет сопротивление слоя s / r (< 100 Ом / Sq).
Терагерцовые изображения подтверждают целостность сигнала высокочастотной производительности.
Ключевые проблемы и решения (2025 год)
Управление производительностью: искусственный интеллект и управление процессами уменьшают недостатки панелей большой площади.
Устойчивость: перерабатываемые прозрачные полимеры вместо обычных материалов
Этот метод позволяет использовать прозрачные PCB для таких приложений, как AR - дисплеи, умные окна и биомедицинские датчики. Предложения по конкретным материалам или оборудованию должны обсуждаться с профессиональными производителями.
Производители 2025 года используют инструменты контроля качества, основанные на искусственном интеллекте, для производства безупречных прозрачных PCB и обеспечения минимальной потери сигнала для достижения максимальной эффективности.
Прозрачные области, излучаемые PCB:
Благодаря широкому применению прозрачных PCB;
Потребительская электроника - безграничные дисплеи и сенсорные поверхности для планшетов или смартфонов, планшетов и умных часов.
Медицинское обслуживание: прозрачные схемы для диагностических экранов или носимых приборов, таких как мониторы здоровья.
Автомобили и аэрокосмическая промышленность - ветровое стекло дополненной реальности; Монитор кабины пилота
Строительные / интеллектуальные стекла: экономичные умные окна с датчиками Wi - Fi, которые встраивают связующие слои и / или информацию в прозрачные PCB.
