Как изготовить печатные платы с краевыми разъемами: Полный процесс

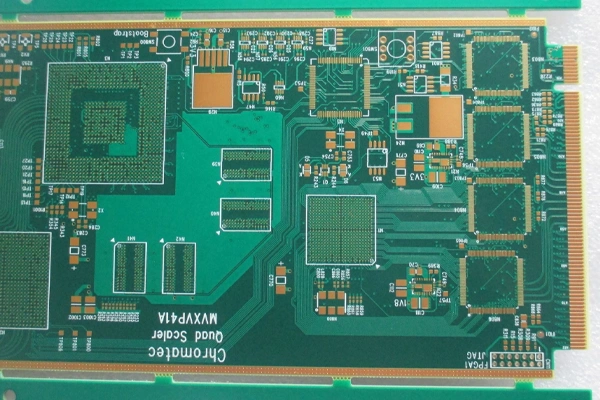

Печатные платы с краевыми разъемами (широко известные как печатные платы с позолоченными контактами) являются жизненно важными компонентами современной электронной промышленности, обеспечивая надежное соединение между печатной платой и другим устройством. Их уникальная форма, включающая позолоченные контакты на краю, требует тщательного производственного процесса для достижения наилучших результатов. Как ведущий производитель печатных плат с позолоченными контактами в отрасли, мы предлагаем высококачественные печатные платы с краевыми разъемами для удовлетворения ваших различных потребностей.

Что такое дизайн и материалы печатной платы с краевым разъемом

Проектирование печатной платы с краевым разъемом начинается с выбора подходящих основных материалов. Обычно используется ламинат FR-4 из-за его хороших электрических и физических свойств. Однако для высокочастотных применений вы можете столкнуться с другими материалами, такими как FR-4 с высокой температурой стеклования или даже тип с керамическим наполнителем. Толщина печатной платы, количество слоев и вес меди зависят от конкретного применения. Наиболее уникальным аспектом печатной платы с краевым разъемом являются ее позолоченные контакты. По сути, это сложные контактные площадки, выходящие на край платы. Выбор золочения имеет решающее значение. Твердое золото обычно относится к сплаву золота с кобальтом или никелем и обладает высокой износостойкостью и проводимостью, что позволяет использовать его для многократной вставки и извлечения. Толщина золотого покрытия также очень важна и обычно составляет от 3 до 50 микро-дюймов в зависимости от требуемого количества циклов сопряжения и условий окружающей среды. Наша компания как производитель печатных плат с краевыми разъемами гарантирует максимальную точность в соблюдении вышеуказанных спецификаций.

Производственный процесс печатных плат с позолоченными контактами

Производство печатных плат с позолоченными контактами включает множество сложных процессов, каждый из которых требует строгого контроля качества.

Изготовление печатной платы и гальваническое покрытие

Процесс начинается с изготовления базовой печатной платы, которое включает сверление, травление и многослойное ламинирование. После формирования подложки печатной платы наносится покрытие на часть с позолоченными контактами. Это включает нанесение никелевого барьерного слоя на медь с последующим нанесением золота. Никель также предотвращает миграцию меди под золотом, что со временем может повлиять на электрические характеристики. После никелирования на контактные площадки методом электроосаждения наносится твердое золото. Этот электролитический процесс обеспечивает равномерное и твердое золотое покрытие. Как профессиональный производитель печатных плат с позолоченными контактами, мы используем современные технологии гальванического покрытия для достижения высокой однородности и адгезии.

Скос и контроль качества

Края печатной платы с краевым разъемом обычно скашиваются после нанесения золотого покрытия. Этот процесс скоса, обычно выполняемый под углом 45 градусов, обеспечивает более плавное вхождение в ответный разъем и минимизирует трение между печатной платой и разъемом. Важно выполнять скос точно, не повреждая позолоченные контакты! Заключительный этап включает всесторонний контроль качества. Это включает визуальный осмотр для обнаружения дефектов, измерение толщины золотого покрытия с помощью рентгенофлуоресцентного анализа (XRF) и электрические испытания на целостность цепи и диэлектрическую прочность. Наша ответственность как производителя печатных плат с краевыми разъемами поднимается на уровень полных процедур тестирования, в которых каждая поставляемая нами печатная плата с краевым разъемом проверяется по самым высоким стандартам в отрасли.

Почему High Quality PCB — ваш производитель печатных плат с позолоченными контактами

Выбор подходящего производителя печатных плат с позолоченными контактами имеет решающее значение для обеспечения высокой производительности ваших электронных продуктов. Мы уникальны благодаря нашему:

• Передовые технологии: Мы используем современное оборудование для точного нанесения покрытия, скоса и тестирования.
• Экспертиза в материалах: Мы помогаем клиентам выбирать наилучшие материалы в соответствии с их конкретными потребностями.
• Строгий контроль качества: Наша продукция проходит многоэтапную проверку, чтобы гарантировать безупречность.
• Возможности кастомизации: Мы предоставляем индивидуальные решения на основе ваших конкретных требований к дизайну.
• Опытная команда: Наши инженеры и техники обладают глубокими знаниями в производстве печатных плат с краевыми разъемами.

Работая с нами, вы можете быть уверены, что получите высококачественные, надежные печатные платы с краевыми разъемами, которые позволяют вашим электронным устройствам работать на максимуме.
