Przegląd technologii budowy elastycznych płytek drukowanych

Słowa kluczowe: Elastyczna płytka drukowana, Producent elastycznych płytek drukowanych

Potencjalne możliwości obecnych urządzeń elektronicznych zasadniczo się zwiększyły dzięki rozwojowi technologii elastycznych płytek drukowanych (Flexible PCB). Wiele delikatnych i czułych urządzeń mechanicznych ma je w centrum swojej konstrukcji. Technologia ta jest wykorzystywana przez szeroką gamę urządzeń elektronicznych, w tym telefony komórkowe, aparaty fotograficzne, komputery, kalkulatory i wiele innych.

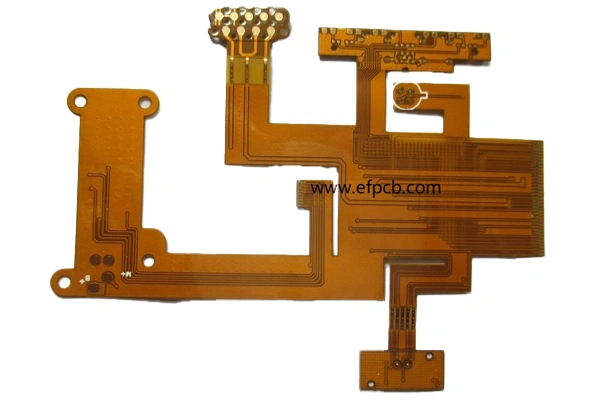

Elastyczna płytka drukowana

Jest wytwarzana z wykorzystaniem poliimidu jako podstawowego materiału podłoża. Substancja ta, występująca zarówno naturalnie, jak i syntetycznie, jest stosowana w różnych sektorach, w tym w przemyśle motoryzacyjnym i odzieżowym. W porównaniu z konwencjonalnymi sztywnymi płytkami drukowanymi, mały rozmiar i wysoka gęstość połączeń elektrycznych elastycznych obwodów dają nam znaczne korzyści w zakresie oszczędności wagi, miejsca i kosztów. W odpowiednich zastosowaniach technologia ta może obniżyć całkowity koszt połączeń elektrycznych nawet o 70%, a ilość użytego okablowania nawet o 75%.

Rozwój elastycznych płytek drukowanych

Początkowy etap ma na celu przede wszystkim zabezpieczenie materiału podstawowego. Podstawowym materiałem używanym do elastycznych obwodów jest poliimid. W porównaniu z FR-4 materiał ten jest droższy i musi być stosowany właściwie. Obwody należy układać jak najbliżej siebie, stosując odpowiednią metodę mocowania dla prawidłowego wykorzystania poliimidu. Poniższe techniki są stosowane przy tworzeniu prototypowych płytek drukowanych przez Producenta Elastycznych Płytek Drukowanych:

Pętlowanie: Dopuszczalne jest dodanie niewielkiej ilości dodatkowego materiału ponad maksimum określone przez projektanta. Ta dodatkowa materia, czasem nazywana pętlą pomocniczą, umożliwia późniejszą regulację długości i montaż obwodu.

Grubość przewodnika: Ponieważ zapewnia ona największą elastyczność, należy wybrać możliwie najcieńszą miedź, szczególnie jeśli obwód ma być używany w dynamicznych aplikacjach.

Komponowanie: Technika ta jest stosowana w celu skompensowania wszelkich izotropowych strat, które mogły wystąpić podczas produkcji. Strata szerokości ścieżki podczas tej operacji jest około dwukrotnie większa od grubości folii miedzianej. Na szerokość ścieżki wpływa kilka czynników, w tym przewodnik, różne rodzaje miedzi i maski trawione.

Routowanie: Przewody mogą być prowadzone w prosty sposób. Należy je tak ułożyć, aby były zorientowane zgodnie z kierunkiem zgięcia i zagięcia. Zmniejszenie naprężeń poprawi możliwości składania i zginania. W przypadku gdy wymagania elektryczne na to pozwalają, tworzy się krzyżujące się obszary masy. Zmniejszenie ciężaru płytki obwodu poprawia elastyczność obwodu.

Elastyczna płytka drukowana wyróżnia się na tle innych tradycyjnych rozwiązań, oferując różnorodność połączeń i niezawodność.
