Fakty dotyczące obwodów drukowanych z powłoką złota

Słowa kluczowe; obwody drukowane z twardym złoceniem, Złocone obwody drukowane

W montażu obwody drukowane nałożenie powłoki wykończeniowej jest jednym z ostatnich etapów. Po procesie nałożenia maski lutowniczej na obwód drukowany z twardym złoceniem regularnie aplikuje się powłokę wykończeniową. Jest ona zasadniczo projektowana w taki sposób, aby mogła zapobiegać utlenianiu się pozostałej odsłoniętej miedzi. Podczas gdy większość elementów jest pokryta maską lutowniczą. Jest to niezbędne, ponieważ utleniona miedź nie może być lutowana.

W wyjątkowo rzadkich przypadkach, gdy obwód drukowany wymaga złocenia powierzchni, przed procesem nałożenia maski lutowniczej ta powłoka wykończeniowa jest nakładana na miedź. Wykończenia złotem są droższe, ponieważ gdy nadchodzi czas montażu obwodu drukowanego, konsekwentna jakość wykończenia warta jest dodatkowego kosztu, szczególnie w projektach wymagających precyzyjnego montażu powierzchniowego.

Miękkie Złoto

Miękkie złoto jest powszechnie określane jako złoto nadające się do bondingów drutowych. W porównaniu z innymi wykończeniami złotem jest ono bardziej miękkie, co dla mocniejszych i bardziej przewodzących połączeń pozwala na łatwiejsze i trwalsze bondingi. Złoto nigdy nie znika w miejscu lutowania lub bondingu drutu.

Jego Zastosowanie

Zasadniczo istotne ze względu na potrzebę wykonania bondingów złotym drutem.

Proces używany do nałożenia powłoki

Proces jest elektrolityczny, co oznacza, że wykorzystuje prąd do nałożenia powłoki (podobnie jak twarde złocenie, ale bez dodatków utwardzaczy i rozjaśniaczy). Przed nałożeniem maski lutowniczej powszechnie stosuje się złocenie obwodu drukowanego.

Jego podstawowe parametry

Jego stopień czystości wynosi 99,99%. Jego standardowa grubość to 30 mikrocali złota, ale może przekraczać nawet 100 mikrocali w przyrostach co 10. Nakładane jest na warstwę 100-200 mikrocali niklu.

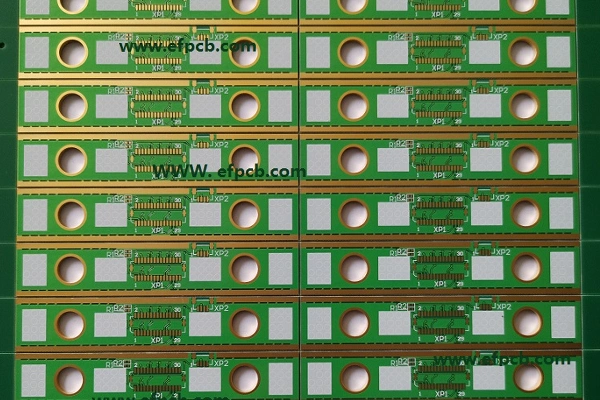

Obwód drukowany z twardym złoceniem

Twarde złoto to proces elektrolityczny, a dla trwałości zawiera utwardzacze. Jego powłoka jest nakładana na warstwę niklu. Może być określane jako Głębokie Złocenie (termin Głębokie Złocenie jest używany do wskazania, że całe płytki są zanurzane w kąpieli galwanicznej).

Jego Zastosowanie

Ze względu na swoją twardość, obwód drukowany z twardym złoceniem może wytrzymać wielokrotne użytkowanie i jest najczęściej stosowany na złocone złącza krawędziowe (gold fingers).

Proces nakładania powłoki?

Jest to proces elektrolityczny, do którego dodano utwardzacze. Podczas lutowania do twardego złota należy używać bardzo aktywnego topnika.
