Zanurz się w głębokich analizach płyty testowej półprzewodników

Słowa kluczowe: płytka testowa półprzewodników

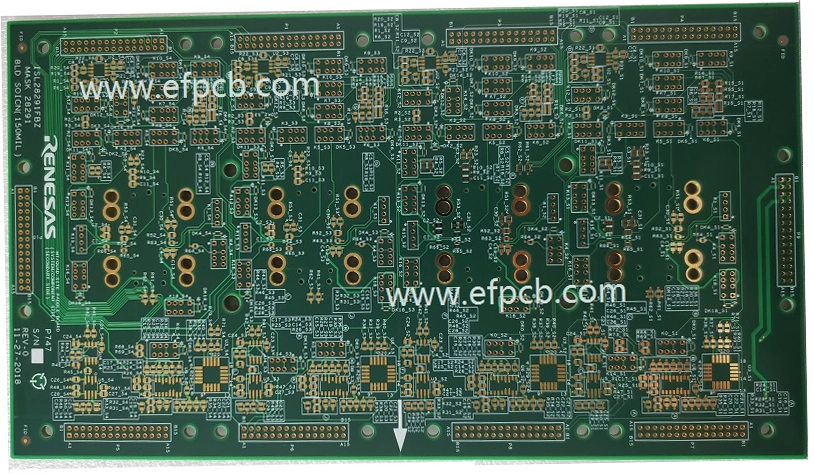

Płytki testowe półprzewodników, często nazywane kartami próbkowymi lub oprzyrządowaniem testowym, są kluczowym wyposażeniem w przemyśle półprzewodnikowym do testowania i weryfikacji układów scalonych (IC) oraz innych urządzeń półprzewodnikowych. Te płytki umożliwiają elektryczne połączenie testowanych urządzeń (DUT) z urządzeniami testującymi, takimi jak automatyczne urządzenia testujące (ATE) i systemy testowania półprzewodników. Płytki testowe działają jako łącznik między DUT a sprzętem testującym, umożliwiając dokładny pomiar i scharakteryzowanie elektrycznych właściwości urządzenia.

Jaka jest różnica między płytką testową półprzewodników a standardową płytką PCB?

Płytka testowa półprzewodników jest specjalnie przeznaczona do testowania i charakteryzowania urządzeń półprzewodnikowych, takich jak układy scalone (IC) i chipy. Płytka PCB służy do montażu i łączenia komponentów elektronicznych w działającym systemie.

Złożoność

Płytki testowe półprzewodników są często bardziej zaawansowane, z gęstymi układami i sygnałami wysokiej częstotliwości zaprojektowanymi do szybkiej interakcji z nowoczesnymi układami scalonymi. Płytki PCB mogą być proste lub skomplikowane, w zależności od zastosowania.

Komponenty

Płytki testowe półprzewodników posiadają złącza, interfejsy i specjalistyczne komponenty do stymulowania i obserwacji testowanych urządzeń. Płytki PCB zawierają uniwersalne komponenty umożliwiające funkcjonalność systemu.

Projekt

Struktura i połączenia płytki testowej półprzewodników są zaprojektowane, aby zapewnić dostęp i sygnały sterujące do testowania urządzeń półprzewodnikowych. Projekt PCB optymalizuje trasowanie dla pożądanej architektury systemu i wydajności.

Dostęp

Płytki testowe półprzewodników umożliwiają bezpośredni dostęp do wewnętrznych sygnałów układu scalonego za pomocą sond, przelotek i innych punktów dostępu. Płytki PCB często traktują układy scalone jako komponenty o nieznanej budowie (czarne skrzynki).

Zalety płytek testowych półprzewodników

Bezpośredni dostęp do pinów i sygnałów

Płytki testowe półprzewodników posiadają gniazda i połączenia, które umożliwiają bezpośredni fizyczny dostęp do wszystkich pinów wejścia/wyjścia oraz sygnałów wewnętrznych testowanego urządzenia półprzewodnikowego. Pozwala to na kompleksowe testy elektryczne.

Sterowalność warunków testowych

Płytki testowe półprzewodników zapewniają precyzyjną kontrolę nad zasilaniem, sygnałami zegarowymi, sygnałami wejściowymi, temperaturą i innymi parametrami stosowanymi wobec testowanego urządzenia. Przyczynia się to do lepszego zrozumienia zachowania urządzenia w nietypowych sytuacjach.

Niestandardowe funkcje testowe

Płytki testowe półprzewodników mogą zawierać specjalistyczne obwody, takie jak generatory sygnałów, analizatory logiczne i analizatory szyn, które są dostosowane do indywidualnych potrzeb testowych.

Szybkie prototypowanie

Inżynierowie mogą szybko testować nowe próbki urządzeń, konfiguracje i interfejsy na dedykowanych płytkach testowych półprzewodników bez konieczności budowania całych systemów.

Możliwości debugowania

Inżynierowie mogą wykorzystać funkcje takie jak sondy, przelotki i tryby debugowania, aby pomóc w identyfikacji i naprawie błędów w krzemie lub oprogramowaniu.

Automatyczne lub powtarzalne testowanie

Testowanie półprzewodników może być zautomatyzowane przy użyciu skryptów i wzorców stworzonych do oceny funkcjonalności i standardów. Ułatwia to testy regresji.

Izolacja elektryczna

Płytki testowe półprzewodników izolują testowane urządzenie od sprzętu testującego, zapobiegając uszkodzeniom kosztownego wyposażenia.

Zastosowanie i kategoryzacja płytek testowych półprzewodników

Płytka testowa półprzewodników jest dostępna w różnych konfiguracjach, aby spełnić specyficzne potrzeby testowe w oparciu o środowisko aplikacji i charakterystykę chipa. Zrozumienie różnych typów płytek testowych jest kluczowe dla usprawnienia procesu testowania i zapewnienia jakości oraz wydajności urządzeń półprzewodnikowych w różnych sektorach.

Płytki testowe sygnałów cyfrowych

Płyty testowe sygnałów cyfrowych są specjalnie opracowane do oceny cyfrowych układów scalonych (IC) lub chipów. Umożliwiają one precyzyjne i wydajne testowanie urządzeń cyfrowych, takich jak mikrokontrolery, mikroprocesory i układy pamięci.

Płyty testowe wysokiej prędkości I/O

W miarę wzrostu szybkości przesyłania danych w systemach cyfrowych, płyty testowe wysokiej prędkości I/O są kluczowe do oceny układów SERDES (serializator/deserializator) i transceiverów. Płyty te rygorystycznie oceniają charakterystyki, takie jak szybkość transmisji danych, jitter, współczynnik błędów bitowych i modelowanie kanałów, aby zapewnić najbardziej niezawodny transfer danych wysokiej prędkości przez interfejsy takie jak PCIe, USB i Ethernet.

Płyty testowe sygnałów mieszanych

Nowoczesne urządzenia półprzewodnikowe zawierają zarówno komponenty cyfrowe, jak i analogowe w jednym układzie, co wymaga użycia płytek testowych sygnałów mieszanych do weryfikacji zintegrowanego działania. Płyty te umożliwiają jednoczesne testowanie funkcji cyfrowych i analogowych, gwarantując płynną interakcję między sekcjami i pełną walidację chipa. Są ważne dla zastosowań takich jak przetworniki danych i interfejsy komunikacyjne.

Płyty testowe częstotliwości radiowej (RF)

Płyty testowe RF są zaprojektowane dla półprzewodników działających w paśmie częstotliwości radiowych, które są powszechne w systemach komunikacji bezprzewodowej, takich jak Wi-Fi, Bluetooth i sieci komórkowe. Płyty te testują i oceniają wydajność RF urządzeń, w tym częstotliwość, modulację, moc i współczynniki szumów. Płyty testowe RF odgrywają ważną rolę w poprawie wydajności komponentów komunikacji bezprzewodowej.

Płyty testowe zarządzania zasilaniem

Płyty testowe zarządzania zasilaniem oceniają wydajność i niezawodność scalonych układów zarządzania zasilaniem (PMIC). Te układy scalone kontrolują zasilanie, dystrybucję i pobór energii w sprzęcie elektronicznym. Płyty testowe weryfikują kluczowe czynniki, takie jak kontrola napięcia, możliwości obsługi prądu i sprawność konwersji mocy, gwarantując, że PMIC może spełnić wymagania zasilania w różnych zastosowaniach.

Płyty testowe sygnałów analogowych

Płyty testowe sygnałów analogowych służą do oceny wydajności analogowych układów scalonych i komponentów, które pracują z sygnałami ciągłymi, a nie dyskretnymi. Płyty te ułatwiają badanie różnych parametrów analogowych, takich jak napięcie, prąd i częstotliwość, a także stosunku sygnału do szumu i zniekształceń. Płyty testowe sygnałów analogowych są niezbędne do weryfikacji obwodów wzmacniaczy, filtrów i czujników.

Aspekty produkcyjne płytek testowych półprzewodników

Produkcja płytek testowych półprzewodników obejmuje kilka kluczowych czynników, które mają bezpośredni wpływ na wydajność i użyteczność płyt testowych. Elementy te są kluczowe dla zapewnienia dokładności, niezawodności i efektywności testowania urządzeń półprzewodnikowych. Niektóre z ważnych zagadnień produkcyjnych to:

Podłoża PCB

Płyty testowe są wykonane z laminatów wysokoczęstotliwościowych, takich jak FR4, poliimid, teflon itp. Wybór podłoża zależy od wymaganej wydajności elektrycznej. Dostępne są płyty sztywne, elastyczne i sztywno-elastyczne.

Liczba warstw

Płyty testowe są wykonane z laminatów wysokoczęstotliwościowych, takich jak FR4, poliimid, teflon itp. Wybór podłoża zależy od wymaganej wydajności elektrycznej. Dostępne są płyty sztywne, elastyczne i sztywno-elastyczne.

Wykończenia płytek

Popularnymi wykończeniami są złocenie immersyjne, ENIG i HASL. Kluczowym elementem jest zapewnienie kompatybilności z połączeniami gniazd testowych. W niektórych przypadkach konieczne jest selektywne złocenie, aby spełnić specyfikacje.

Ścieżki

Równoległe prowadzenie ścieżek o dopasowanej długości, ścieżki serpentyn i specjalizowane ścieżki ochronno-izolacyjne to doskonałe sposoby regulacji impedancji, redukcji przesłuchów i poprawy integralności sygnału.

Gniazda testowe

Gniazda ZIF (Zero Insertion Force), gniazda typu pogo pin oraz sondy są przylutowane do płytki w celu interfejsowania z testowanym urządzeniem.

Połączenia międzypłytkowe

Przejścia, sondy i punkty testowe umożliwiają dostęp do wewnętrznych sygnałów urządzenia. Mikroprzejścia zapewniają dostęp wysokiej gęstości. Sondy zatopione stanowią alternatywę.

Integracja elementów biernych

Sprzęt testowy, taki jak czujniki prądu, może być wbudowany w samą płytkę. Elementy bierne pomagają regulować impedancję.

Zaawansowane materiały

Płytki z rdzeniem metalowym, podłoża ceramiczne i polimery ciekłokrystaliczne mogą poprawić wydajność cieplną i wysokoczęstotliwościową.

Zaawansowane procesy

Wiercenie laserowe wytwarza wysokogęstościowe, mikroskopijne przejścia. Mikroprzejścia pomagają w integracji elementów biernych. Obrazowanie bezpośrednie poprawia tolerancje.

Testy funkcjonalne

Testery wewnątrzobwodowe typu "łoże gwoździ" weryfikują gotową konstrukcję płytki. Testowanie sondami latającymi również jest powszechne.

Jakość i niezawodność

Procedury testowe, takie jak prześwietlenie rentgenowskie, mikrosekcjonowanie i testy w warunkach stresu środowiskowego, gwarantują, że płytki są wytrzymałe.

Ekspertyza produkcyjna

Wykorzystaj doświadczenie EFPCB w zaawansowanej technologii PCB, aby zapewnić wysokiej jakości, niezawodne płytki testowe półprzewodników.

Prawidłowe użytkowanie i konserwacja płytek testowych półprzewodników

Aby zapewnić długotrwałą stabilność i wydajność płytek testowych półprzewodników, niezwykle ważne jest ich prawidłowe użytkowanie i konserwacja.

Konserwacja

Okresowo czyść płytkę testową półprzewodników za pomocą sprężonego powietrza lub alkoholu izopropylowego, aby usunąć nagromadzony kurz, brud lub pozostałości.

Sprawdzaj oznaki przegrzania i zapewniaj odpowiednią wentylację. Radiatory mogą wymagać okazjonalnego czyszczenia.

Sprawdzaj ślady utleniania lub degradacji materiału, szczególnie na złączach i odsłoniętych powierzchniach metalowych.
