Rozwój nowych rodzajów układów scalonych, takich jak BGA (siatka kulowa) i CSP (pakiet w skali chipu), które wymagają nowych nośników pakietów, przyspieszył postęp w dziedzinie podłoży IC. Wraz z wielowarstwowymi obwodami drukowanymi HDI i obwodami drukowanymi podłoże IC, które są obecnie szeroko stosowane w telekomunikacji i modernizacji sprzętu, obwody drukowane na podłożach IC doświadczyły eksplozji popularności i zastosowań jako jeden z najbardziej złożonych typów PCB (Płytka Drukowana).

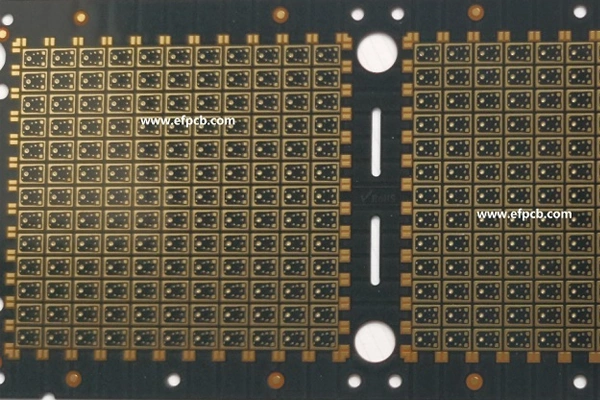

Opis Podłoża IC

Szczególny rodzaj płytki bazowej zwany podłożem IC jest wykorzystywany do pakowania odsłoniętych chipów układów scalonych. Podłoże IC, które łączy chip i płytkę drukowaną, jest produktem pośrednim o następujących cechach:

• Przechowuje półprzewodnikowy chip scalony
• Może osłaniać, wzmacniać i podtrzymywać chip scalony poprzez tworzenie kanału rozpraszania ciepła.

Wewnątrz znajduje się trasowanie do połączenia chipa z PCB.

Rodzaje Podłoży IC

• Podłoże IC dla BGA: Ten typ podłoża IC ma dobrą wydajność elektryczną i cieplną oraz może znacznie rozszerzyć piny chipa. Dlatego nadaje się do obudów scalonych z liczbą pinów przekraczającą 300.
• Podłoże IC dla CSP: Pojedyncza obudowa chipa znana jako CSP jest lekka, kompaktowa i ma rozmiar zbliżony do układu scalonego. Główne zastosowania podłoży IC dla CSP to przedmioty elektroniczne z niewielką liczbą pinów, sprzęt komunikacyjny oraz produkty pamięciowe.
• Podłoże dla FC IC: Rodzaj obudowy polegający na odwróceniu chipa, zwany FC (Flip Chip), charakteryzuje się niską impedancją sygnału, niskimi stratami w obwodzie, dobrą wydajnością i wydajnym rozpraszaniem ciepła.
• Podłoże IC dla MCM: Skrót MCM oznacza moduł wieloukładowy. Dzięki temu typowi podłoża IC jedna obudowa może zawierać wiele chipów o różnych funkcjach. W związku z tym cechy produktu, takie jak delikatność, cienkość, zwięzłość i miniaturyzacja, mogą sprawić, że będzie to optymalne rozwiązanie. Zazwyczaj ten rodzaj podłoża nie radzi sobie tak dobrze w zakresie impedancji sygnału, rozpraszania ciepła, precyzyjnego trasowania itp., ponieważ różne chipy są pakowane w jedną obudowę.

W dziedzinach telekomunikacji, opieki zdrowotnej, sterowania przemysłowego, lotnictwa i wojskowości, obwody drukowane na podłożach IC są w większości stosowane w towarach elektronicznych, które są lekkie, cienkie i mają zaawansowane funkcjonalności, takie jak telefony komórkowe, komputery, laptopy typu tablet i sieci.

Po wprowadzeniu wielowarstwowych PCB, standardowych obwodów drukowanych HDI, PCB typu podłożowego (SLP) i obwodów drukowanych na podłożach IC, sztywne PCB przeszły kilka przekształceń. SLP to po prostu rodzaj sztywnej płytki drukowanej o podobnej, ogólnie półprzewodnikowej skali procesu produkcyjnego.
