Jak stworzyć mSAP PCB ?

Modyfikowany proces półdodatkowy (mSAP)   Rozwój zrewolucjonizował PCB przemysł wytwórczy z zdolnością produkcyjną ultracienkich i wysokiej gęstości połączeń wzajemnych (HDI) wymaganych przez przemysł elektroniczny. Z małymi, potężnymi, ale wyrafinowanymi urządzeniami stającymi się zamówieniem   Dzisiaj płyty PCB mSAP są podstawą najnowocześniejszych technologii, takich jak smartfony, gadżety przenośne, aplikacje IoT, a także elektronika motoryzacyjna. Raport ten oferuje kompleksowy przegląd mSAP PCB produkcji w 2025 roku, szczegółowo   główne procesy, materiały, wyzwania i trendy w branży.

Czym jest mSAP PCB ?

mSAP PCB Średni półdodatki zmodyfikowane   proces wydrukowany PCB najbardziej zaawansowana technologia, która pozwala na jeszcze drobniejsze linie obwodowe i przestrzenie niż standardowe płyty metody odjęcia. Zamiast metod odjęć, które wydrukują miedź, aby utworzyć obwody, mSAP deponuje miedź, aby zbudować wzory obwodów w bardziej kontrolowany sposób,   z większą precyzją i wydajnością materiału.

Jest to szczególnie ważne w przypadku zastosowań o wysokiej gęstości okablowania, takich jak telefony 5G, wysokie   procesorów przepustowości i małych produktów konsumpcyjnych. Obecnie jest rok 2025, a miniaturyzacja i wydajność wciąż napędzają wymóg   tablice mSAP.

Kluczowe zalety mSAP PCB

Istnieje wiele zalet, które skłoniły branżę do przyjęcia mSAP PCB produkcji zamiast normalnego podejścia:

• Wyższa gęstość : Obwód linii ultradrobnych (<10μm) może być pokryty przez mSAP, który jest   najlepiej nadaje się do HDI aplikacji.
• Lepsza integralność sygnału Dokładna kontrola wzoru obwodu zmniejsza utratę sygnału i zakłócenia, co jest niezbędne   w zastosowaniach wysokiej częstotliwości, takich jak 5G.
• Kontrola kosztów mSAP wymaga mniej miedzi niż techniki odjęcia, aby zmniejszyć odpady   i kosztów.
• Mały czynnik formy : zdolność do tworzenia   cieńsze i lekkie płyty stają się coraz ważniejsze wraz z pojawieniem się miniaturyzowanych urządzeń elektronicznych.
• Zalety środowiskowe Zastosowanie mniej substancji chemicznych   i wytwarzanie mniej odpadów mSAP jest również lepsze dla środowiska.

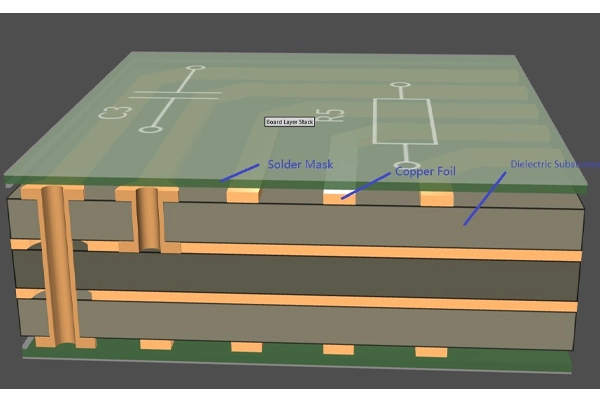

Materiały dla mSAP PCB Produkcja

Wybór materiałów w mSAP PCB Fabrykacja ma znacznie przyczynić się do wydajności i niezawodności produktu. Kluczowe materiały to:

• Folia miedziana :  Warstwy przewodnicze są zazwyczaj tworzone z ultracienkich folii miedzianych o grubości, na przykład 9 ~ μm lub poniżej.
• Podłoża dielektryczne Poliimid, Polimer ciekłokryształowy (LCP), zmodyfikowane epoksydy, są wysokowydajnymi materiałami dielektrycznymi, które służą zarówno jako warstwa izolacyjna   Wsparcie strukturalne. Chemicznie   Miedź deponowana Warstwa przewodząca (płyta), która jest zainicjowana na powierzchni o równym potencjale.
• Maska lutowa Materiał, który jest wrażliwy na   światło i jest używany do wzorcowania obwodów w fotolitografii.
• Wykończenia powierzchni : Nałożone są warstwy ochronne, takie jak pokrycie ENIG (Electroless Nickel Immersion Gold) lub OSP (Organic Solderability Preservative), aby osiągnąć   lutowność i aby zapobiec utlenianiu płyty.

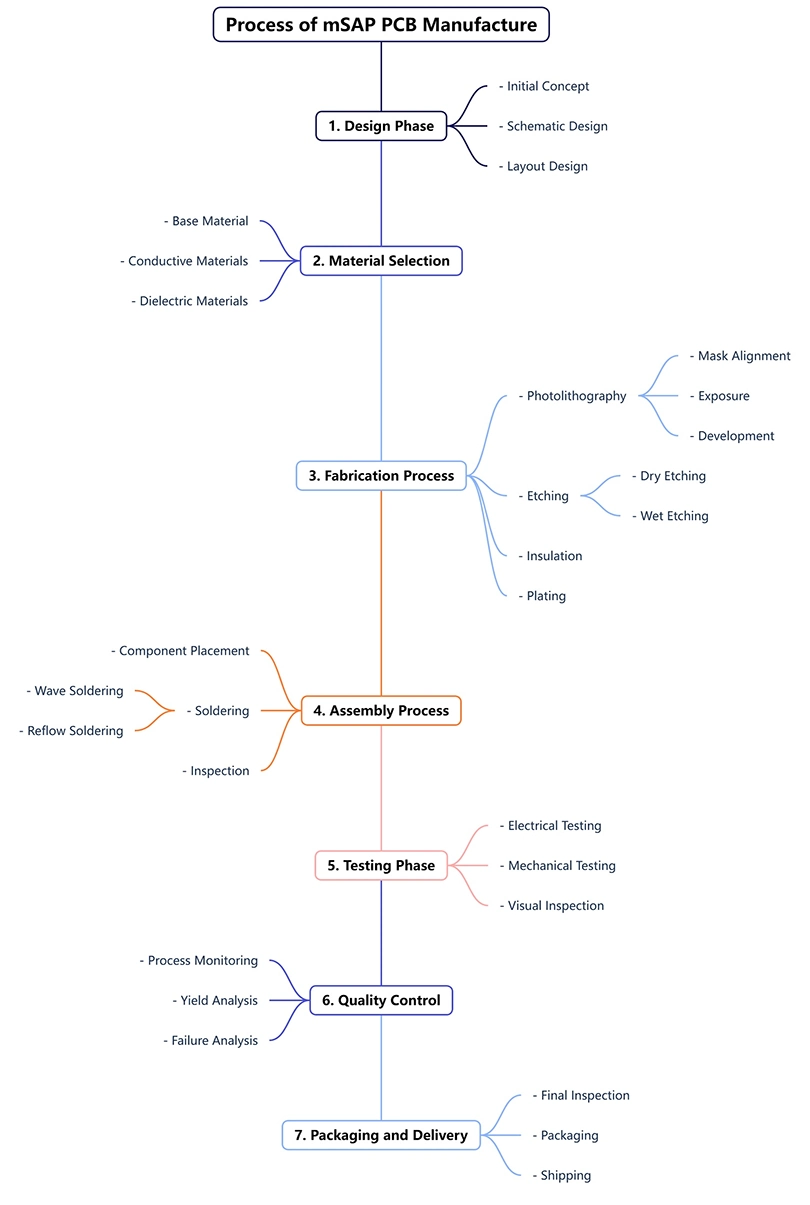

Proces   z mSAP PCB Produkcja

Produkcja mSAP PCB Jest to skomplikowany, niezawodny i kontrolowany proces. Here  jest pełnym rozkładem każdego kroku:

1. Przygotowanie podłoża

Proces rozpoczyna się od przygotowania   podłoże podstawowe wykonane z materiału dielektrycznego z bardzo cienką folią miedzianą. Podłoże jest oczyszczane i przetwarzane w celu odpowiedniego łączenia następujących   warstwy.

2. Bezelektrowe powlekanie miedziane

Cienka warstwa miedzi bezelektrycznej jest powlekana na   podłoża. Ten krok tworzy ciągły materiał przewodzący   warstwa jako podstawa dla wzorów obwodów.

3. Aplikacja Photoresist

A wzorcowy   Folia fotorezistowa jest osadzona na podłożu. Fotorezyst jest następnie narażony   do światła ultrafioletowego (UV) przez maskę fotograficzną, która określa wzór obwodu do wytrawienia. Części narażone stają się stałe, a części nienarażone pozostają zasadniczo   rozpuszczalny.

4. Rozwój i wytrawianie

The  nieekspozowany fotorezyst jest pozbawiony, narażając miedź leżącą u podstaw. Następuje trawienie, w którym miedź   eksponowany przez rezyst jest chemicznie rozpuszczony, aby utworzyć wzór obwodu (nakładany i chroniony przez utwardzony fotorezyst.

5. Powlekanie półdodatkowe

W tym kluczowym kroku więcej miedzi jest elektrodeponowana na   gołe linie obwodowe do budowania grubości i przewodności. Proces półdodatkowy umożliwia wyższe wymiary   kontrola wzoru obwodu.

6. Zdjęcie fotooporu

Utwardzony fotorezyst jest następnie usuwany, ujawniając oryginalną cienką miedź   warstwy poniżej. Ta warstwa   jest następnie wytrawiony pozostawiając tylko grubsze, pokryte ślady miedzi.

7. Wykończenie powierzchni

A  wykończenie ochronne jest traktowane pod względem utleniania i lutowności. Popularne wykończenia powierzchniowe na płytach mSAP na 2025   są ENIG, srebro zanurzenia i OSP.

8. Inspekcja jakości

Ostatni etap   jest ściśle kontrola jakości, aby mieć pewność, że mSAP PCB pasują do zasad i standardów projektowania. Testowanie wad i wydajności   Zazwyczaj są wdrażane i osiągane poprzez techniki takie jak zautomatyzowana inspekcja optyczna (AOI), obrazowanie rentgenowskie i badania elektryczne.

mSAP PCB Produkcja   Trudności

Jednak mSAP PCB Produkcja nie jest wolna od   wyzwania. Należą do nich:

• Koszt : The  narzędzia technologiczne i zasoby potrzebne do technik mSAP mogą wymagać wysokiej inwestycji początkowej.
• Złożoność procesu : Perecision kontrola i ekspertyza jest wymagana do utrzymania linii   i przestrzeni na jednocyfrowych poziomach mikronowych produkcji.
• Kompatybilność materiału :  Może być trudno prawidłowo przyczepić warstwy razem i mogą być niezgodne z sygnałami wysokiej częstotliwości.
• Przepisy środowiskowe : Polityczne   i zmiany środowiskowe będą nadal wywierać presję na przetwarzanie metali ciężkich, ponieważ regulacje rządowe stają się bardziej surowe.

Trendy branżowe oraz   Innowacja 2025

W mSAP PCB rynek jest w trybie wzrostu, aby nadążyć za rozwijającymi się wymaganiami   technologii. Główne trendy   Innowacje w 2025 roku to:

• 5G i 5G+ Urządzenia te wymagają możliwości wysokiej częstotliwości i niskiej utraty sygnału PCB mSAP .
• Zaawansowane opakowanie Teraz jest więcej integracji z zaawansowanymi opakowaniami   technologii, takich jak system-in-package (SiP) i chiplety.
• Zrównoważony rozwój Producenci szukają bardziej zrównoważonych sposobów produkcji miedzi poprzez recykling i mniej niszczących środowisko sposobów   wydobycie i przetwarzanie, zmniejszenie przepływów odpadów i materiałów chemicznych.
• Automatyzacja i AI Wprowadzenie sztucznej inteligencji i automatyzacji na liniach produkcyjnych rośnie   efektywność i zmniejszenie wad.
• Ultra-płaskie cechy : Z szczuplejszymi, eleganckimi modelami urządzeń   w zapotrzebowaniu ulepszane są materiały podłoża i metody produkcji. Aplikacje mSAP PCB

PCB mSAP są elastyczne i nadają się do różnych zastosowań końcowych, takich jak  as:

• Inteligentne telefony Kompaktowa konstrukcja i   funkcjonalność wymaga połączeń o wysokiej gęstości.
• urządzenia noszone Śledniki fitness oraz   zegarki inteligentne mogą korzystać z ultracienkich i elastycznych płyt PCB mSAP.
• Elektronika motoryzacyjna: ADAS i infotainment   systemy wykorzystują PCB mSAP.
• IoT  Urządzenia Małe i wydajne formy umożliwiają rozwój rynku IoT.
• Urządzenia medyczne Sprzęt diagnostyczny, implanty i inne urządzenia korzystają z precyzji i niezawodności   PCB mSAP.

Wniosek

mSAP PCB produkcja jest coraz bardziej avery rdzeń ofy,   umożliwia produkcję wysokowydajnych, miniaturyzowanych i niezawodnych urządzeń. Dzięki zastosowaniu zaawansowanych materiałów, procesów i technologii, będą gotowi do podniesienia się do   Wyzwania 2025 roku i później.

Znaczenie mSAP PCB technologii   wzrośnie tylko w miarę, jak przemysły wciągają w miniaturyzację i wydajność. Od szybszej łączności 5G do następnej generacji urządzeń IoT, mSAP PCB produkcja prowadzi obciążenie.

Dzięki głębszej znajomości procesów mSAP i trendów branżowych firmy mogą być dobrze wyposażone do sukcesu   w mSAP, bardzo konkurencyjnym krajobrazie branży, który ewoluuje z błyskawicą.
