Typowe kroki do produkcji karty sondy obwody drukowane ( PCB )

Karta sondy układu PCB

Układ różni się w zależności od układu płytek, wysokości wejścia/wyjścia, liczby wymaganych sond itp. Projekty obwodów, które są skomplikowane są tworzone za pomocą Computer Aided Design.

Jak wybrać PCB Materiały

Ogólnie rzecz biorąc potrzebują wysokiego TG, wysokiej częstotliwości, niskich surowców DK. Zależy to od sygnałów wysokiej częstotliwości, dopasowania impedancji itp.

Do produkcji gołej PCB

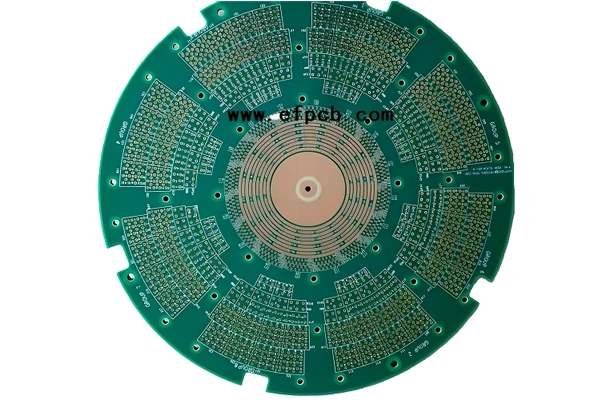

Aby wykonać wiertnice, ślady, PAD, twarde pozłocenie, ect na PCB tablice. Zazwyczaj jest to wykonywane przez a PCB producenta lub w ramach procesu produkcyjnego przez firmę świadczącą usługi produkcyjne elektroniczne (EMS).

Montaż złącz i igł sondowych

Małe igły sondowe z wolframu, niklu itp. są bezpiecznie zamocowane na PCB terminale, które wchodzą w kontakt z podkładkami płytek.

Testowanie elektryczne obejmuje impedancję, pojemność, oporność i integralność sygnału zespołu karty sondy. Zapewnia to jego prawidłową funkcjonalność przed użyciem go do testowania prawdziwych płytek.

Wprowadz igły sondy - szersze niż końcówki sondy i służą jako elementy stabilizujące systemu, w tym płyty przewodnicze, szpilki wyrównujące i pierścień.

Testowanie kalibracji karty sondy

Po zakończeniu produkcji karty sondy przeprowadza się testy elektryczne, mechaniczne i funkcjonalne w celu dokładnego dostosowania karty sondy i identyfikacji jej cech przed jej zastosowaniem w badaniach sortowania płytek.

Niektóre z krytycznych procesów obejmują produkcję litograficzną płytek PCB, integrację igł sondowych z wysoką precyzją oraz badania i kalibrację, aby zapewnić, że podczas testu płytek tworzone są stałe kontakty elektryczne. Produkcja i montaż: Specyfika produkcji i montażu kart sondowych jest realizowana przez firmy specjalizujące się w produkcji skomplikowanych kart sondowych.

Karta sondowa jest elementem w systemach testowych półprzewodników. Kilka kluczowych punktów dotyczących kart sondowych: Kilka kluczowych punktów dotyczących kart sondowych:

• Karty sondowe to płyty obwodowe, które mają zderzenia metalowe zwane sondami, które są używane do krótkoterminowego kontaktu elektrycznego z urządzeniami poddawanymi testowaniu w płytce półprzewodnikowej.
• Sondy te łączą się z podkładami łączącymi lub strukturami testowymi na urządzeniach płytek w celu dostarczenia sygnałów testowych oraz do badań parametrycznych i funkcjonalnych z ATE.
• Karty sondowe zapewniają niezbędne połączenie elektryczne między testerem ATE a płytką. Pozwalają one ATE poprawnie zbadać urządzenia poziomu płytek pod kątem wad, jednocześnie charakteryzując wydajność urządzenia.
• Konstrukcja kart sondowych jest skomplikowana technologicznie, ponieważ muszą one doskonale dopasować się do dużej liczby punktów kontaktowych, aby dotknąć każdej części jednej płytki z potencjalnie tysiącami układów zintegrowanych.
• Niektóre z podstawowych czynników definiujących karty sondy obejmują umieszczenie i geometrię sondy / kontaktu, wysokość kontaktu, dokładność, oznakowanie sondy / problemy z zanieczyszczeniem, odpowiedź częstotliwościową, niezawodność do długoterminowego użytku oraz siłę kontaktową / nadnapęd.

Konkretny projekt karty sondy zależy od układu urządzenia, lokalizacji podkładów i potrzeb badań elektrycznych, które mają być spełnione. Wiodący producenci kart sondowych mają narażenie na różne technologie urządzeń.

Podsumowując, karty sondowe mają kluczowe znaczenie w dostarczaniu wszechstronnego testu obecnych złożonych układów zintegrowanych w branży przed pakowaniem i sprzedażą klientom. Lokalizuje się w bardzo strategicznej pozycji między systemem ATE a urządzeniami na poziomie płytek testowanych.

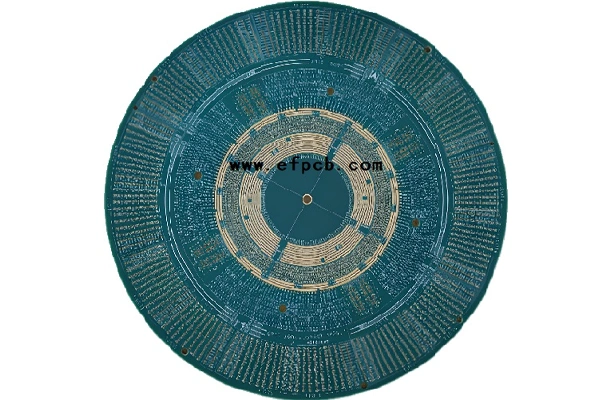

Karta sondowa PCB dla systemu testowego półprzewodników
