przejrzyste PCB | Kompleksowy przewodnik 2025

Świat płytek drukowanych (PCB) zmienia się i zmienia, a centralnym etapem tej zmiany jest Transparent PCB. Witamy 2025, a popyt na transparentne PCB jest napędzany w sektorach, od elektroniki użytkowej po systemy medyczne i motoryzacyjne i wiele innych. W tym artykule technologia, zalety i metody produkcji Transparent PCB zostają wypracowane, aby stworzyć niezwykle inteligentny i przydatny przewodnik dla inżynierów elektroniki, projektantów i technicznych geeków.
Wprowadzenie do przejrzystych płytek PCB: kolejna wielka rzecz w elektronice

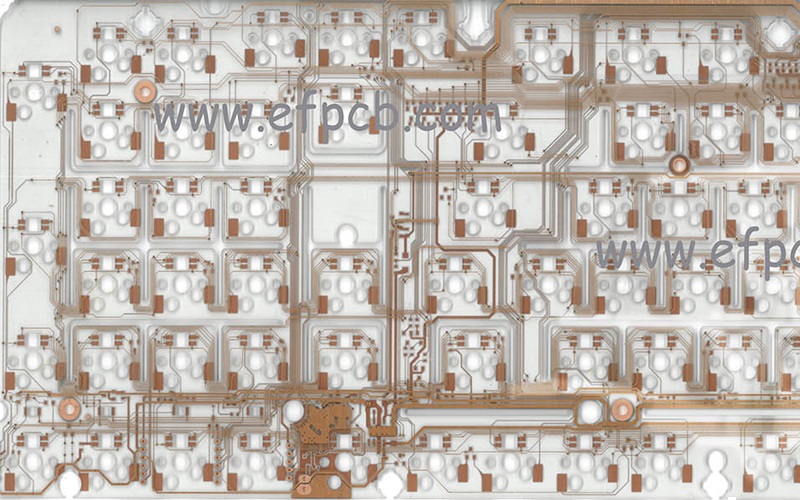

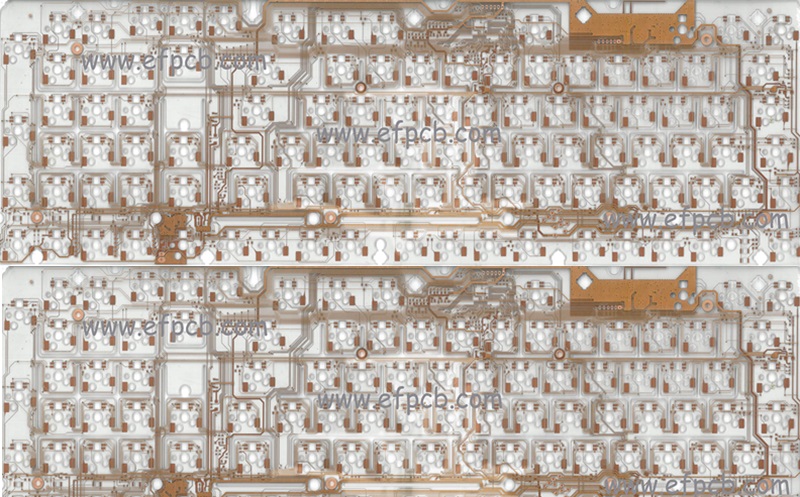

Przezroczysta PCB to rodzaj płytki drukowanej, która jest zarówno przewodząca, jak i przezroczysta, co sprawia, że idealnie nadaje się do osadzania w wyświetlaczach, ekranach dotykowych i innych na inteligentnych powierzchniach. Podczas gdy tradycyjne nieprzezroczyste PCB wykorzystują materiały nieorganiczne, takie jak szkło pokryte warstwami srebra lub miedzi, transparentne PCB zawierają najnowocześniejsze materiały, takie jak przezroczyste przewodzące tlenki (TCO), polimery przewodzące lub ultracienkie siatki metalowe, które mają funkcję elektryczną wraz z zdolnością przepuszczania światła.
Transparent PCB doświadczy wzrostu w 2025 ze względu na potrzebę cienkich i uroczych technologii noszonych do noszenia, okularów rozszerzonych rzeczywistości (AR) oraz składanych smartfonów Bursztynowe fale generacji. Firmy, które korzystają z Transparent PCB, są w stanie wyróżnić się poprzez dostarczanie produktów, które wyglądają lepiej i działają lepiej.

Wysokie punkty płytek tekstylnych w nowoczesnych zastosowaniach
Pierwszej klasy cechą Transparent PCB jest ich możliwość dobrej integracji z technologiami wyświetlania. Zarówno w wyświetlaczach OLED, jak i mikro-LED przezroczyste płytki PCB pozwalają na niezwykle cienkie, elastyczne konstrukcje, które nadal utrzymują wydajność napędu i sygnału. Ponadto ich przejrzystość pozwala służyć jako systemy wyświetlania heads-up (HUD) w tablicach rozdzielczych samochodów i lotnictwie.
Trwałość kolejna duża zaleta: produkcja.W 2025 przezroczyste płytki PCB oparte na podłożach, które zostały wzmocnione kompozycją o wysokiej wytrzymałości, taką jak szkło hartowane lub folia poliimidowa, aby odporne na zginanie, ciepło i obciążenia środowiskowe.
Takie, że charakteryzują one niezbędny doskonały procesor przyszłych składanych i słonecznych paneli w zewnętrznych wiekach znaków elektronicznych.

Ekspozycja przezroczystych PCB: Nowoczesne metody produkcji
Tworzenie transparentnych płytek PCB jest wymagającą techniką, która wymaga precyzyjnej inżynierii i rozległych procesów produkcyjnych. Typowe tryby działania są następujące:
Streszczenie: Geometria produkcji przezroczystej PCB
Produkcja przezroczystych płytek PCB odbywa się za pomocą szeregu procesów w celu zapewnienia jasności optycznej i przewodności elektrycznej.
Oto szczegółowy proces zgodny z praktykami dzisiejszego przemysłu? Dobór materiału i przygotowanie podłoża
Materiały rdzeniowe:
Folie poliimidowe, hartowane szkło lub elastyczne arkusze polimerowe (w tym PET/PEN) (podłoże przezroczyste)
Warstwy przewodzące: rozpylany tlenek cyny indowej (ITO), grafen lub cienka siatka metalowa (miedź/srebro).
Obróbka wstępna: Czyszczenie plazmowe podłoży w celu poprawy przyczepności powłok przewodzących.
Wzorzec obwodów
Fotolitografia:
Zdefiniowana na podłożu powlekanym przewodzącym warstwa fotorezystu
Fotorezyst transfer wzoru obwodu, a następnie trawienie chemiczne (plazma) w celu usunięcia wszystkich nienaświetlonych, które pozostają.
Laser Direct Imprinting (LDI): Wysoka dokładność obwodów trawiących laserami dla obwodów o małym skoku (<10 µm).
Trawienie i formowanie warstwy przewodzącej
Trawienie anizolu: Zwykle kwaśny roztwór (np. chlorek żelaza, który usuwa nadmiar materiału przewodzącego, pożądane są tylko pozostałe ślady).
Trawienie plazmowe: Zwiększa precyzję przy minimalnym podcięciu dla połączeń o dużej gęstości.
Metody alternatywne –>
Wytwarzanie przewodzących polimerów transparentnych (np. drukowanie atramentowym poli).
Produkcja masowa przy użyciu litografii nanoimprint
Ekran do wielowarstwowej płytki PCB (Jak warstwy są układane w stosy laminowane w PCB)
Przyczepność: Przezroczyste warstwy klejące (tj. optyczna żywica przezroczysta) wchodzą między większą liczbą warstw obwodów o przesunięciu <5µm.
Laminowanie próżniowe: leczy przezroczystość z pęcherzyków powietrza.
Wiercenie w formacji Via
Wiercenie laserowe: Lasery femtosekundowe tworzą gęste mikroprzejścia (<50µm średnica) o ograniczonych strefach wpływu ciepła.
Przewodzące poprzez wypełnienie: utwardzalne UV żywice przewodzące zapewniają połączenie międzywarstwowe bez nieprzezroczystości.
Wykończenie powierzchni funkcjonalizacja
Powłoki ochronne:
Atomowa warstwa osadzania tlenku glinu dla wodoodporności.
Powłoki antyrefleksyjne, które przekazują światło (*90%).

Elastyczne ulepszenie PCB: Plany są składane podłożami elastomerowymi dla giętych form.
Kontrola jakości
Inspekcja optyczna – Automatyczne systemy sprawdzają mikropęknięcia lub defekty przewodzące.
Badania elektryczne:
4-punktowa sonda pomiaru oporu s/r arkusza (<100 Ω/sq).
Obrazowanie Terahertza potwierdza integralność sygnału dla wysokiej częstotliwości.
Kluczowe problemy i rozwiązania (2025)
Manipulacja wydajnością: sztuczna inteligencja i kontrola procesu redukują wady w przypadku masywnie większych paneli powierzchniowych.
Zrównoważony rozwój: recyklingowalne przezroczyste polimery zamiast zwykłych rzeczy
Takie podejście umożliwia transparentne PCB do zastosowań takich jak wyświetlacze AR, inteligentne okna i czujniki biomedyczne. Zalecenia dotyczące materiału lub wyposażenia powinny być tematem dyskusji ze specjalistycznymi producentami.
Producenci 2025 wskazują na pokład narzędzia kontroli jakości oparte na sztucznej inteligencji, aby produkować przejrzyste płytki drukowane bez wad i zapewnić minimalizację strat sygnalizacji między nimi dla największej wydajności
