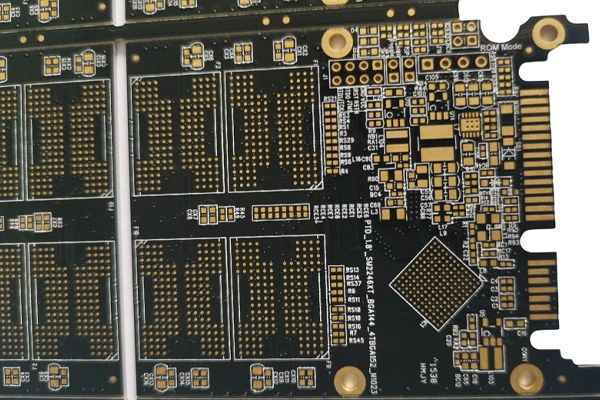

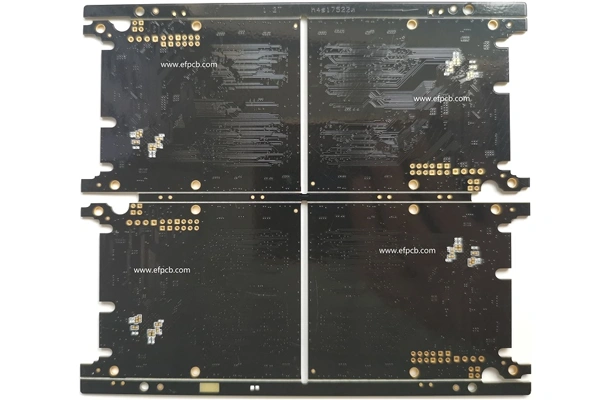

HDI obwody drukowane

Liczba warstw: 6 obwody drukowane HDI
Materiał: FR4, 1,0 mm, wysoki TG, 0,5 OZ dla wszystkich warstw
Minimalna przyczepność: 2 mil
Minimalna przestrzeń (szczelina): 2 mil
Minimalny otwór: 0,15 mm
Powierzchnia wykończona: ENIG
Rozmiar panelu: 220 * 268mm / 4up
Charakterystyka: połączenie o wysokiej gęstości PCB , za pośrednictwem podkładki (wtyczka z żywicą, miedziana pokrywarka), wysoki TG, cienkie rdzeń grubość 3mil

Wprowadzenie do obwody drukowane HDI Produkcja

Płyty drukowane High Density Interconnect (HDI) przekształciły przemysł elektroniczny, umożliwiając małe urządzenia elektroniczne o wysokiej wydajności. Jesteśmy liderem obwody drukowane HDI producent oferujący zaawansowane rozwiązania dla płyt obwodowych w szerokim zakresie branż do wysokiego standardu jakości. Globalny obwody drukowane HDI Oczekuje się, że rynek przekroczy 15 mld USD do 2026 roku, zgodnie z najnowszym raportem IPC, ze względu na rosnącą liczbę smartfonów, urządzeń medycznych i elektroniki motoryzacyjnej. W tym artykule opisano metodę produkcji obwody drukowane HDI Opisuje nasz oryginalny produkt.

Zaawansowany proces produkcji

Aby osiągnąć obwody o wysokiej gęstości wraz z dobrą wydajnością, produkcja obwody drukowane HDI obejmuje szereg precyzyjnych procesów. Procedura rozpoczyna się od wyboru materiałów, wysokiej jakości laminatów takich jak FR4 i wysokowydajnych poliimidów, które mają bardzo dobrą stabilność cieplną i izolację elektryczną. Wysoka jakość PCB materiały pochodzą od wiodących dostawców w branży, aby zagwarantować spójność i niezawodność.

LD wiercenie jest ważne w produkcji obwody drukowane HDI W przeciwieństwie do konwencjonalnego wiercenia mechanicznego, zastosowanie technologii laserowej umożliwia wiercenie mikrovias o średnicy nawet 0,1 mm. Te mikrovias mogą zapewnić lepszą gęstość składników i integralność sygnału. Jako profesjonalista obwody drukowane HDI producent, stosujemy zaawansowane systemy laserowe, aby uzyskać najlepszą jakość i pozycję.

Laminacja sekwencyjna jest konieczna w obwody drukowane HDI proces. Sam proces składa się z układania i łączenia dwóch lub więcej podłożeń w celu stworzenia złożonych stosów o dużej liczbie warstw przewodniczych. Nasza opatentowana technologia laminowania zapewnia ścisłą rejestrację i niską warp, zapewniając wytrzymałe płyty nadające się do wysokiej częstotliwości.

Cechy i korzyści produktu

Nasze obwody drukowane HDI są uznawane za wysoką wydajność elektryczną i zdolność do miniaturyzacji. Produkujemy do 10 warstw przy użyciu wysokiej klasy technologii, takich jak ślepe vias, zakopane vias, via-in-pad, microvias, stack vias i laminowanie sekwencyjne. Funkcje te pozwalają projektantom opracowywać małe urządzenia, które nie brakują funkcji.

Jako niezawodny producent obwody drukowane HDI Kontrolujemy jakość w każdym procesie. AOI (automatyczna inspekcja optyczna) i badania rentgenowskie służą do weryfikacji integralności śladów i znalezienia wad. Nasze produkty utrzymują niski wskaźnik wad poniżej 0,3%, co jest poza standardem branżowym i jest zadowolone przez klienta.

Odpowiedzialność środowiskowa jest kluczową częścią naszego etosu produkcyjnego. Przestrzegamy przepisów RoHS i REACH; wykorzystywanie materiałów i procesów bezołowiowych lub zielonych. Nasze zaangażowanie w zrównoważony rozwój sprawiło, że otrzymaliśmy certyfikat ISO 14001 i wiele innych norm.

Wniosek

Dokonywanie właściwego wyboru obwody drukowane HDI dostawca jest niezbędny do dostarczania elektroniki, która jest zarówno wysoka wydajność, jak i niezawodność. Posiadamy najnowszą technologię, ścisłą kontrolę jakości i ochronę środowiska, dajemy Ci obwody drukowane HDI aby zasilać urządzenia nowej generacji. Dzięki ustalonej wiedzy i nastawieniu skoncentrowanemu na klientach, ciągle podnosimy sztandar w obwody drukowane HDI przemysłu.
