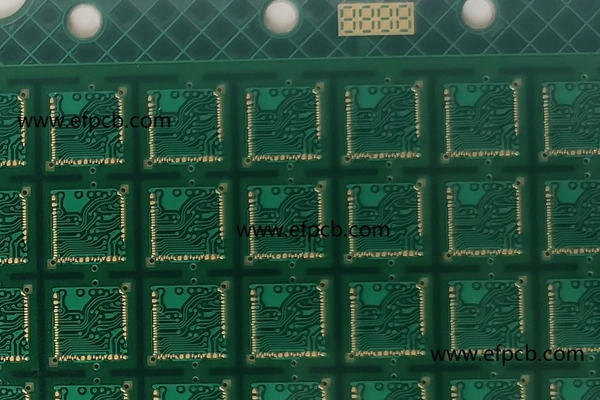

podłoże IC Produkowane w Chinach.

SI643HU Arkusz danych:

Wyjaśnienie: C=Kondycjonowanie wilgotności, D=Kondycjonowanie zanurzenia w wodzie destylowanej, E=Kondycjonowanie temperatury

Pierwsza cyfra po literze wskazuje czas trwania precondycjonowania w godzinach, druga cyfra temperatura precondycjonowania w ℃, a trzecia cyfra wilgotność względną.

CMOS ( Półprzewodnik tlenku metalu uzupełniający)

Texas Instruments (TI) wynalazł układ zintegrowany (IC) w 1958 roku. Wraz z rozwojem technologii płaskiej krzemu, typ dwubiegunowy i MOS to dwa ważne układy zintegrowane, co oznacza skok ilościowy i jakościowy w erze produkcji rur i tranzystorów.

Tranzystor MOS to skrót od tranzystora struktury półprzewodnika tlenku metalu, sklasyfikowany jako typ P i typ N. Obwód zintegrowany składający się z rur MOS nazywany jest obwodem zintegrowanym MOS. Komplementarny obwód zintegrowany MOS składający się z tranzystora PMOS i tranzystora NMOS nazywa się CMOS IC (Complementary MOS Integated Circuit).

Obwody cyfrowe można podzielić na dwubiegunowe obwody zintegrowane (głównie TTL) i jednobiegunowe obwody zintegrowane (CMOS, NMOS, PMOS itp.) w zależności od typu przewodności. Pojedyncze bramki statyczne zużycie energii kanału jest w porządku nanowatów dla obwodu CMOS.

Zasada obwodu

COMOS jest surowcem szeroko stosowanym w produkcji układów IC. Za pomocą technologii CMOS pary tranzystorów z efektem polnym tlenku metalu (MOSFET) mogą być zintegrowane na płytce krzemowej. Zazwyczaj używany w aplikacjach RAM i przełączania. W dziedzinie komputerów zazwyczaj odnosi się do zapisywania podstawowych informacji o uruchomieniu komputera.
(takich jak data, godzina, ustawienia uruchamiania itp.) Chipy ROM.

CMOS składa się z rury PMOS i rury NMOS, która charakteryzuje się niskim zużyciem energii. Ze względu na obwód bramkowy składający się z pary MOS w CMOS, albo PMOS jest włączony, albo NMOS jest włączony, albo oba są wyłączone. Znacznie bardziej wydajne niż triody liniowe, więc zużycie energii jest znacznie niższe.
