Podłoże ceramiczne

Ceramic Substrates

Ceramic Substrates PCB

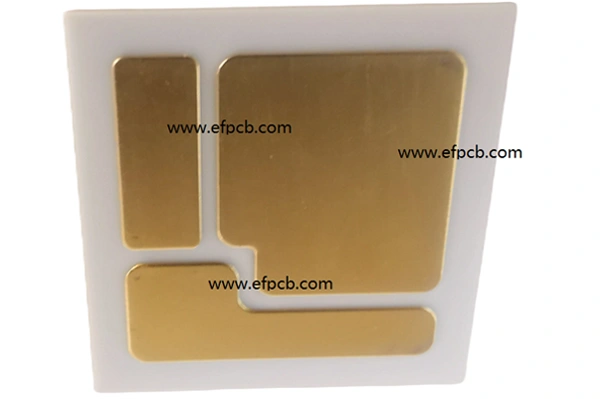

Podłoże ceramiczne

Nr części: E0298060329A
Liczba warstw: 2 warstwy
Materiał: ceramika + 8 OZ miedzi
Minimalny ślad: > 100 mil
Minimalna przestrzeń (szczelina): 100 mil
Minimalny otwór: N/A
Powierzchnia wykończona: zanurzenie złota Au > 3U "
Rozmiar jednostki 13,5 * 15,5 mm

Zalety podłożeń ceramicznych:

* Wysoka przewodność cieplna, 20-200 W / M * K, 20 do 200 razy wyższa od standardowego rdzenia matal PCB . Wytrzymać napięcie 17000V / MM, 17 razy wyższe niż inne standardowe płyty PCB.

* Wytrzymałość łurowana >= 20N / CM2, twardość 0,20 do 0,70um dla powierzchni ceramicznej.

* Wytrzymałość ciśnienia > = 450MPa, większa niż inne PCB surowiec i dobra wydajność w trudnym środowisku (wysoka temperatura, wysoka wilgotność i wysoka korozja)

Zastosowanie w przemyśle motoryzacyjnym
