Projektowanie z giętkie obwody drukowane Złącza: Wgląd producenta w celu lepszego projektowania

Szybkie zapotrzebowanie na giętkie obwody drukowane złącza we współczesnej elektroniki umożliwiły inżynierom dostosowanie kompaktowej, wytrzymałej i niezawodnej konstrukcji. To nasze doświadczenie jako flex PCB producent, ci klienci, którzy widzą nas nie jako dostawcę do produkcji ich obwodów elastycznych, ale jako część ich zespołu, tam wszystko idzie najlepiej. W dzisiejszym blogu ujawnimy niektóre wskazówki zatwierdzone przez producenta, które pomogą Ci uzyskać najlepszą wydajność z projektów za pomocą giętkie obwody drukowane złącza i uproszczenie procesu produkcyjnego.

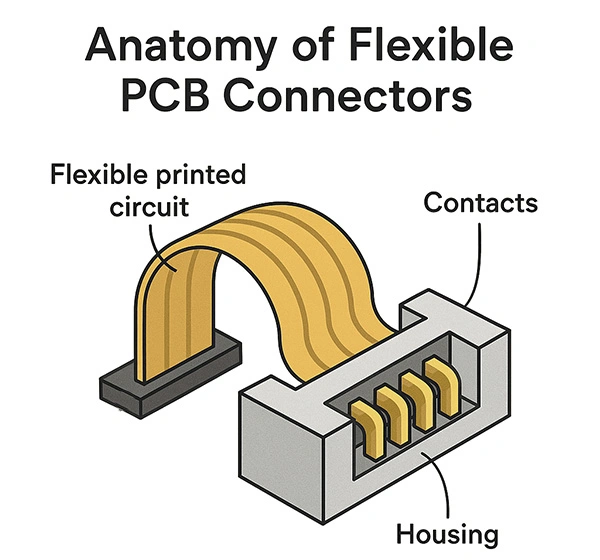

Czym jest Flex PCB Złącznik?

W A giętkie obwody drukowane złącze jest dedykowanym elastycznym połączeniem, takim jak skok FPC, ogon ZIF lub niestandardowe elastyczne łącze, zaprojektowane do elektryfikowania dwóch lub więcej segmentów obwodu poprzez ruch mechaniczny. Te rodzaje złącz są niezbędne do zastosowań takich jak urządzenia przenośne i medyczne, elektronika motoryzacyjna i systemy lotnicze, w których czynniki kształtu i ruch dynamiczny wymagają więcej niż sztywnego złącza. giętkie obwody drukowane złącza zapewniają znaczną oszczędność miejsca w porównaniu do sztywnego złącza, trwałość podczas zginania elastycznego złącza i potencjalne oszczędności kosztów w wyniku zmniejszonej liczby dyskretnych części. Ważne kwestie przed briefingiem projektowym

Wczesna komunikacja z producentem

Zaangażowanie producenta na początku procesu projektowania może być najbardziej efektywnym krokiem oszczędzającym koszty i czas. Pamiętamy klienta, który przyszedł do nas późno w grze po tym, jak ciężko dowiedział się, że wybrany stopień złącza nie był wytwarzalny w objętości. Późniejszy remont cofnął ich harmonogram wejścia na rynek o tygodnie. Wczesne otwarcie kanału może chronić Cię przed tymi zagrożeniami i zapewnić aktualny wgląd w rysunki mechaniczne, bieżące wymagania obciążenia, profile zginania i ograniczenia materiałowe.

Zrozumienie środowiska aplikacji

Zanim podpiszesz swój projekt, pomyśl o środowisku w swoim domu. giętkie obwody drukowane Złącznik będzie działał. Czy musi się zginać dynamicznie - jak może to zrobić składany przenośny urządzenie - lub może pozostać stosunkowo sztywny? Jakie będą temperatury i narażenia chemiczne, które musi wytrzymać? Idziemy ponad lub poza którąkolwiek z norm IPC-2223 lub UL? Czynniki te wpływają na wszystko, od stosowanych składników po przedoperacyjne kształtowanie złączy.

giętkie obwody drukowane Najlepsze praktyki projektowania złącza

Optymalizacja promienia zginania

Wszyscy producenci zalecają przestrzeganie co najmniej minimalnych specyfikacji promienia zginania, aby uniknąć zmęczenia drutu miedzianego i ostatecznej awarii. Podczas zginania sztywnego zginania najlepiej zginać dwie do czterech szerokości płaszczyzny przed linią zginania, aby osiągnąć minimalny promień zginania zginania PCB lub 10D do zastosowań statycznych i 20D do dynamicznego gięcia. Nieprzestrzeganie tych wytycznych jest niewątpliwie głównym winownikiem awarii w polu. Zaprojektuj obszar złącza tak, aby tolerował lekkie krzywe, a nie bezpośrednie kąty, i określ w dokumentacji jasno oznaczone obszary zamierzonego zginania.

Trace Routing i Pad Design

Trasowanie śladów jest również bardzo ważne dla niezawodności płytek PCB elastycznych. Nie używaj ostrych narożników i T-skrzyżowań - stają się one po prostu podnoszącymi naprężenia podczas gięcia. 45 Rozszerz obszary o wysokim napięciu za pomocą podkładek w kształcie łzy i umieszczenia vias, zmniejsz ryzyko pęknięcia. Jeśli masz do czynienia z krytycznymi liniami sygnału, należy wziąć pod uwagę wymogi dotyczące szerokości śladu i odstępu do kontroli impedancji, zwłaszcza jeśli pracujesz z drobnymi stopami giętkie obwody drukowane złącza.

Wybór materiału i grubości

Wybór materiału wpływa na elastyczność i żywotność złącza. Wysoka wydajność wykorzystuje standardowy w branży poliimid, oferujący wyższą stabilność cieplną i wyróżnienie, PET może osiągnąć opłacalne, niskotemperaturowe dopasowanie. Elastyczność i trwałość: cieńsze podłoże jest bardziej elastyczne i łatwiejsze do zginania, ale może być mniej wytrzymałe w zestawieniu taśmy. Sprawdź z producentem, czy grubsza miedź lub konstrukcja dwuwarstwowa jest odpowiednia do zasilania.

Co może pójść źle i jak tego uniknąć

Nadmierne ograniczenie złącza

Zbyt często jednak (i zazwyczaj ze względu na brak wiedzy projektanta na temat produkcji) tolerancje są nadmiernie określone, dodając koszty i czas realizacji. W innym przykładzie klient ułatwił swoje tolerancje i określił wymagania z pomocą producenta, co doprowadziło do 25% wzrostu wydajności produkcji i natychmiastowych oszczędności kosztów, które były widoczne na bilansie. Zaufaj wartościom sugerowanym przez producenta dla realistycznych i standardowych tolerancji pola.

Zanedbanie wymagań montażu i testów

Układ a giętkie obwody drukowane złącze musi wziąć pod uwagę sposób, w jaki złącze jest montowane łącza i musi również rozważyć sposób, w jaki złącze są testowane w celu zweryfikowania ich zdolności. Złącza z zakładkami polaryzacyjnymi mogą być korzystne dla montażu automatycznego, podczas gdy lutowanie ręczne może wymagać większych podkładek. Upewnij się, że zawsze jest dostęp do punktów testowych elektrycznych, a orientacja złącza jest dobrze napisana i oczywiście oznaczona, aby zapobiec błędnemu montażowi.

Zanedbanie wpływu stosowania i utwardzających

Należy pamiętać, że wbudowanie prawdopodobieństwa w twój projekt może prowadzić do: pominięcia wpływu Stack-Up i sztywników. Przykładem typowego błędu jest to, gdy "projekty określają obszar złącza, ale zaniedbają uwzględnienia wymaganych usztywniaczy. Ustywniacze wspierają interfejs, jednak jeśli nie są używane prawidłowo, mają potencjał ograniczania elastyczności lub powodowania stężeń napięcia. Stosuj je z umiarem: oferuj tylko kumple, które są rzeczywiście potrzebne, i nie występuj w aktywnych strefach zginania. Dobre planowanie stosu ma kluczowe znaczenie dla zachowania niezawodności i wytwarzalności złącza.

Specjalne scenariusze i doradztwo w zakresie zastosowań

Połączenia wysokiej gęstości

Jeśli twój projekt wykorzystuje ultradrobne złącza, to tylko kolejny powód, aby zapewnić solidną kontrolę impedancji i routing sygnału. Jest to niezwykle ważne dla danych w aplikacjach o dużej prędkości; Integralność sygnału to wszystko. Pracuj z producentem kontraktowym przy symulacjach stack-up i projektowaniu kontrolowanej impedancji.

Zastosowania noszone lub powtarzalne

„Rozbijamy bardziej wytrzymałe złącza, ponieważ dla czegoś takiego jak składany telefon lub sonda medyczna, potrzebujesz giętkie obwody drukowane złącze, które będzie trwało przez tysiące cykli flex ", wyjaśnił. W ostatniej analizie stabilne obwody mogą pozostać dobrze ponad 100 000 przed zmęczeniem strukturalnym, jeśli są dobrze zaprojektowane, a promienie zginania i pokrywy zmniejszające naprężenie są zoptymalizowane. Ślady obwodów, cięcia i powłoki ochronne mogą być używane do przedłużenia żywotności.

Hybrydowe konstrukcje: sztywne złącza Flex

W niektórych przypadkach opcjonalne jest posiadanie twardych i miękkich części w jednym projekcie. Złącza sztywne do elastyczne łączą zarówno wsparcie strukturalne, jak i elastyczne połączenie, powszechnie występujące w gęstych lub wielowarstwowych konstrukcjach. Należy jednak pamiętać, że konstrukcje sztywno-elastyczne są zazwyczaj droższe i wymagają większego planowania w postaci przejścia warstw i wytwarzalności.

Design Handoff: Co twój producent

Jakie pliki i jakie dane potrzebuje twój producent? Aby wyeliminować wszelkie problemy od projektowania po produkcję, zapewnić producentowi kompleksowe pliki gerbera, stosowanie, rysunek mechaniczny i wskazać umieszczenie złącz. Odnośnij się do obowiązującej normy IPC i dostarcz kompletną księgę materialną producentów wszystkich części złącza. Im lepiej Twoja dokumentacja, tym mniej szans na nieporozumienia lub wstrzymania.

Wniosek: kluczowe rzeczy na wynos dla projektantów

giętkie obwody drukowane maksymalnie wykorzystuje współpracę Współpraca na wczesnym etapie między projektantami i producentami jest kluczem do każdego sukcesu z giętkie obwody drukowane złącza. Rozwiązywanie tych rodzajów problemów przy użyciu promienia nagięcia dźwięku, kierowania śladami i najlepszych praktyk wyboru materiału, unikając jednocześnie tolerancji i pułapek planowania montażu, zwiększy zarówno niezawodność produktu, jak i zdolność do produkcji. Chcemy, aby klienci traktowali swojego producenta nie tylko jako dostawcę, ale jako partnera inżynieryjnego o wartości dodanej – partnera, który jest z nimi od początkowego szkicu, zainwestowany w sukces projektu.
