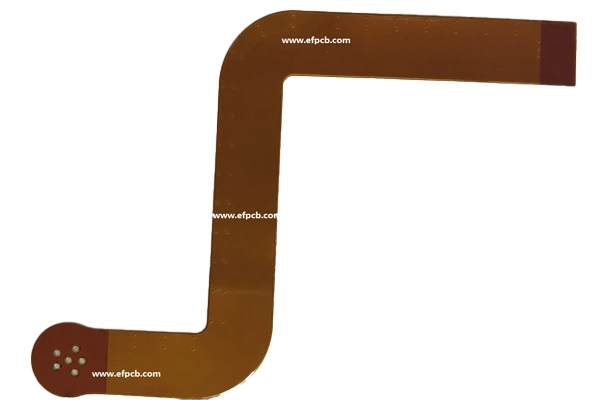

Wprowadzenie do giętkie obwody drukowane Produkcja

Elastyczne obwody wydają się bardzo proste na powierzchni, ale droga produkcji jest łańcuchem zdarzeń pod ciśnieniem powietrza, w którym każde ogniwo wpływa na żywotność zgięcia, przewodność elektryczną i wydajność montażu. To wprowadzenie poprowadzi Cię przez reprezentatywny przepływ wiodącej krawędzi giętkie obwody drukowane producenta, omówienie tego, co dzieje się w rzeczywistym świecie i na podłodze produkcyjnej i jak te rzeczywistości wpływają na to, co otrzymujesz i   co płacisz.

Przed cięciem praca jest również przekształcona w budowę   procedurę, którą produkcja może wykorzystać jako podstawę. Profesjonalny giętkie obwody drukowane producent, który rozumie produkty i obszar zastosowania, sprawdzi pliki Gerbera, układanie, impedancję, obszary zginania i wszelkie inne ograniczenia specyficzne dla komponentów, które mogą uznać za ograniczenia procesu. Ważne kontrole dobrych praktyk obejmują:

• Minimalny ślad i przestrzeń do   wybrana waga miedzi.

• Zalecenia dotyczące promienia zginania i dystrybucji jednolitej miedzi, aby zminimalizować ryzyko pęknięcia.

• Pokładka   otwory, wsparcie pad, funkcje tear-stop.

• Strategia wiercenia   dla vias, wymagania microvias.

• Schemat panelizacji dla stabilnej obsługi przez wiele mokrych procesów.

Obwody elastyczne zazwyczaj zaczynają się od poliimidu na bazie miedzi pokrytej   laminaty. Obsługa materiałów jest ważna, ponieważ zanieczyszczenie i wilgoć mogą wywołać   Utrata adhezji. W ściśle kontrolowanym giętkie obwody drukowane linia producenta, materiały są pieczone lub kondicjonowane zgodnie z wymaganiami, cięte do rozmiaru panelu i czyszczone   zapewnienie adhezji. Typowe przygotowanie to:

• Przychodząca kontrola grubości, typu miedzi i jakości powierzchni

• Czyszczenie i mikrotrawienie miedzi   przygotowanie do obrazowania i powlekania

• Stabilizacja wilgotności, zmniejszenie dryfu wymiarowego Kontrole środowiskowe   do obrazowania spójności produktu, trawienia i obwodu   definicja wzoru Elementy obwodu są tworzone przez wzorcowanie miedzi i   a następnie wyciągnąć nadmiar. Szczegółowy wrażliwy świadomy jakości giętkie obwody drukowane producent dostosować energię ekspozycji, chemię dewelopera i szybkość trawienia w   w celu ochrony drobnej linii i utrzymania jednolitej szerokości linii na całym panelu. Podstawowe etapy:

• Laminacja fotorezistowa (dla jednolitego pokrycia)

• Wykres laserowy lub bezpośrednie obrazowanie dla precyzji rejestracji

• Rozwój do eksponowania miedzi   zostać usunięty

• Etrowanie i odporność   usuwanie w celu utworzenia gotowych śladów

• Zautomatyzowana inspekcja optyczna: Ma to wykrywać otwarcia, szorty i   odchylenia szerokości linii jak najszybciej Wiertanie, poprzez produkcję i obróbkę miedzianą Połączenia międzywarstwowe i otwory komponentów muszą być czyste i ostre. Wielowarstwowa flex lub sztywna flex, ten etap ma   znaczący wpływ na niezawodność.

• Profesjonalny giętkie obwody drukowane producent wybiera wiercenie mechaniczne, wiercenie laserowe lub kombinację   obu, a następnie metalizuje dziury. Wiertanie z kontrolowanymi parametrami, aby nie powodować burrowania i smarowania

• Desmear i otwór ściany klimatyzacji   zapewnienie dobrej adhezji miedzi

• Bezelektrowe siewanie miedzi, a następnie elektrolityczne   depozycja miedzi

• Pomiar grubości w celu zaspokojenia wymaganej gęstości prądu i niezawodności

Wiele konstrukcji elastycznych obejmuje łączenie wielu warstw lub dodawanie pokrywki do izolacji lub dodawanie usztywniaczy. This  to miejsce, gdzie ciśnienie, temperatura i czas pod ciepłem oddzielają stały kawałek od paniki krzyżowej. Profesjonalny giętkie obwody drukowane producent będzie miał sprawdzone profile laminacyjne i wysoki poziom czystości. Typowe procedury:

• Rejestracja układu i wyrównanie

• Uzdrowienie   systemy klejowe kompatybilne termicznie w procesie laminowania.

• Pokładka   z oknami na podkładki i punkty testowe -   Mocowanie uszczelniacza w obszarach złącza i komponentów

Po utworzeniu i ochronie obwodów powierzchnia musi być w stanie być lutowana i odporna na korozję. To jest giętkie obwody drukowane producent do produkcji   dostarcza obróbki powierzchniowe, takie jak ENIG, srebro zanurzeniowe, OSP zgodnie z procesem montażu, cyklem przechowywania i wykończone profilowaniem końcowym. Podstawowe   konieczności końcowego etapu:

• Odłożenie powierzchni   wykończenie z kontrolą łazienki i kontrolą grubości

• Znakowanie legendy w stosownych przypadkach; czyste   obszary zginania

• Do   dokładność konturu końcowego poprzez rutowanie, cięcie laserowe lub cięcie perforacyjne

• Do   weryfikacja ciągłości i izolacji - 100% testowane elektrycznie

• Wizualne   kontrole i kontrole wymiarowe, pakowanie w celu zapobiegania zmarszczkom itp.

Obwody elastyczne najbardziej nie działają na interfejsach - otwory pokryte, przejścia zginania i podkładki naprężone. Sprawdzony giętkie obwody drukowane producent tworzy niezawodność w procesie produkcyjnym dzięki inspekcji w procesie, mikrosekcjonowaniu i śledzalności partii surowców   do gotowego panelu. Praktyczny wniosek jest taki: Kiedy wszystko jest kontrolowane i udokumentowane, przewidywalne lutowanie jest wynikiem, który prowadzi do   stabilna impedancja i dłuższa żywotność zginania. Taki jest standard   że klienci powinni oczekiwać od zaufanego wielowarstwowego PCB producenta.
