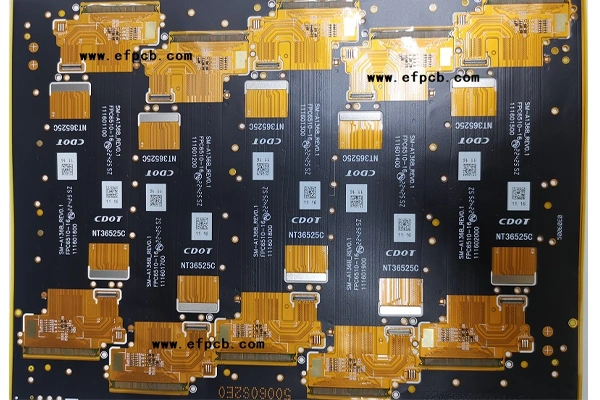

Flexible PCB Assembly for a Cell Phone

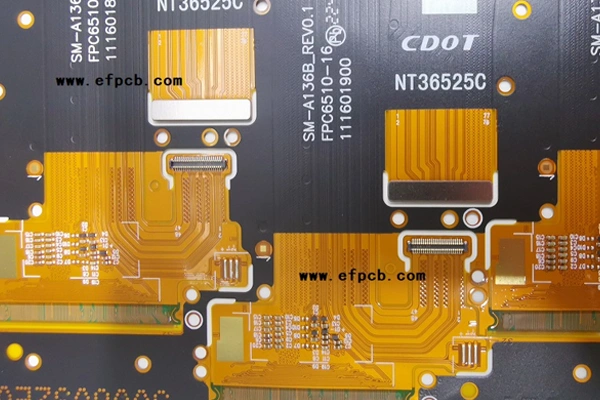

giętkie obwody drukowane dla telefonu komórkowego

Nr części: E0475060999A
Liczba warstw: 4 warstwy giętkie obwody drukowane
Materiał: Polimid bezklejny, 0,20 mm, 1/3 OZ, folia osłoniowa elektromagnetyczna i sztywniejszy stal
Minimalny ślad: 3 mil
Minimalna przestrzeń (szczelina): 3 mil
Minimalny otwór: 0,15 mm
Powierzchnia wykończona: zanurzenie złota
Rozmiar panelu: 468 * 240 mm / 10up

Zrozumienie procesu tworzenia smartfona giętkie obwody drukowane

Wyobraź sobie gadżety, które mogą być skręcone i skręcone dla komfortu. Gdzie można zginać technologię w dowolny sposób. To jest świat giętkie obwody drukowane twórczości.
Oto bezpośredni przewodnik do tworzenia elastyczne płyty obwodowe Przydatne dla wszystkich fanów technologii. Sprawdzimy również zastosowanie tej technologii w branży. Jeśli lubisz elektronikę lub po prostu jesteś zainteresowany tym, jak tworzą się złożone obwody, to znajdziesz to interesujące.
Co sprawia giętkie obwody drukowane Trend? Jak je zrobimy? Jakie są ich korzyści? Przygotuj się do odkrycia tajnego świata giętkie obwody drukowane i zagłębić się w złożoność tej nowoczesnej technologii.
Pod koniec tego artykułu będziesz miał dobre zrozumienie giętkie obwody drukowane tworzenia procesu. Rozwiążemy się z korzyściami i zastosowaniami giętkie obwody drukowane w smartfonach. Od wygiętych wzorów do natury lekkiej, przyjrzyjmy się temu, co sprawia, że te płyty obwodowe są wyjątkowe.

Różnica w projektowaniu
Zwykle PCB są solidne, zwykle wykonane z wytrzymałego materiału, takiego jak włókno szklane. Są one normalne w zwykłej elektroniki, gdzie nie ma potrzeby elastyczności ani kompaktowości. Przeciwnie, giętkie obwody drukowane są zginane i idealne do wyjątkowo kompaktowych projektów, takich jak w smartfonach.
Różne materiały
Standardowe i giętkie obwody drukowane Używaj różnych materiałów. Zwykle PCB używają sztywnych materiałów podłoża podstawowego. Z drugiej strony, giętkie obwody drukowane często używać poliimidu, cienkiej i elastycznej folii polimerowej. Poliimid jest doskonały do smartfonów. Ma dużą stabilność tematyczną, wytrzymałość mechaniczną i może radzić sobie z ekstremalnymi temperaturami.
Różnorodna produkcja
Metody produkcji dla standardowych i giętkie obwody drukowane są wyjątkowe. Standardowe płyty PCB zwykle przechodzą przez proces odjęcia. Niepotrzebna miedź zostaje usunięta, pozostawiając zamierzony obwód na sztywnym podłożu. W przeciwieństwie, giętkie obwody drukowane są tworzone przez proces dodatkowy. Tutaj ślady miedzi i elementy obwodowe są dodawane warstwa po warstwie na elastycznej folii polimerowej.
Krótko mówiąc, projekt, materiały i produkcja sprawiają, że ​​standard i giętkie obwody drukowane inaczej. Elastyczność, kompaktowość i zdolność do dopasowania unikalnych projektów sprawiają, że giętkie obwody drukowane Najlepsze dla smartfonów. I ta wiedza pomaga fanom elektroniki i PCB projektantów. Wiedzą, jaki rodzaj PCB Najlepiej pasuje do ich projektów smartfonów.

giętkie obwody drukowane Produkcja - krok po kroku
Znanie krok po kroku sposobu, aby giętkie obwody drukowane Jest niezbędny dla każdego w branży smartfonów. Każdy etap od projektowania do produkcji ma kluczowe znaczenie dla stworzenia najlepszych obwodów elastycznych. Poznajmy szczegółowy proces, aby zrozumieć, jak tworzą się te unikalne płyty obwodowe.
Krok 1: Nasz niebieski odcisk
Aby uruchomić giętkie obwody drukowane Tworzenie zaczynamy od planu. Za pomocą oprogramowania technicznego inżynierowie tworzą model przyszłej płyty obwodowej. Strategicznie umieszczają komponenty, ślady i vias w swoich miejscach, pamiętając o takich rzeczach jak siła sygnału i przestrzeń. Dobre projektowanie jest niezbędne do dobrej pracy płyty obwodowej.
Krok 2: Wybieranie materiałów
Wybór odpowiedniego materiału jest kluczowym krokiem. Zazwyczaj używamy poliimidu jako podstawy, aby zapewnić elastyczność i wytrzymałość płyty obwodowej. Lubimy miedź dla warstw przewodzących, ma świetną zdolność do przewodzenia energii elektrycznej. Materiały są wybierane z uwzględnieniem funkcji, a także masy, temperatury i kosztów.
Krok 3: Tworzenie wzorów przewodniczych
Teraz nadszedł czas na wydrukowanie wzorów przewodniczych na podstawie. Używamy unikalnej metody druku, aby uzyskać ślady miedzi na poliimidzie. Dokładność umieszczania tych ścieżek jest ważna, aby zatrzymać wszelkie krótkie zamknięcia lub problemy z łącznością.
Krok 4: Etrowanie
Etrowanie jest ważną częścią tworzenia giętkie obwody drukowane Tutaj dodatkowa miedź jest usuwana z podstawy mieszaniną chemiczną. Pozostawia to pożądane ślady przewodzące nietknięte. Etrowanie musi być precyzyjne i dokładne, aby obwód działał prawidłowo.
Krok 5: Połączenie warstw
Dla giętkie obwody drukowane z wieloma warstwami, te warstwy są stosowane. Warstwy są łączone za pomocą metody łączenia. Substancje klejne przechodzą między warstwami, aby upewnić się, że są mocno utknięte. Łączenie pomaga obwodowi elastycznemu być solidnym, ale elastycznym.
Krok 6: Etap wiercenia
Wiertanie jest wykonywane w celu utworzenia otworów lub vias. Otwory te umożliwiają umieszczenie części i połączenie PCB warstwy. Musimy być ostrożni w rozmiarach i umieszczeniu otworów, aby nie zakłócać obwodu podczas wiercenia.
Krok 7: Pokładowanie i wykończenie powierzchni
Powlekanie jest wykonywane w celu poprawy przewodności i ochrony ścieżek miedzianych na PCB . Warstwa materiału przewodniego jak złoto lub cyna przechodzi na powierzchnię poprzez galvanizację. Ta powłoka zwiększa wydajność obwodu i zwalcza rdzę.
Krok 8: Nałożenie maski do lutowania
Używamy maski do lutowania dla bezpieczeństwa. Pokrywa gołe ścieżki miedziane na PCB i pomaga uniknąć krótkich zamknięć podczas lutowania części. Jest to kolorowa warstwa żywicy pozostawiająca otwory tylko tam, gdzie odbywa się lutowanie. Maska do lutowania również poprawia PCB wygląd.
Krok 9: Montaż komponentów
Po zakończeniu etapów produkcji części takie jak układy interfejsowe, rezystory i kondensatory są dodawane do PCB Maszyny dokładnie umieszczają i lutują części na określonych obszarach. Prawidłowe pozycjonowanie i wyrównanie mają kluczowe znaczenie dla prawidłowej pracy obwodu.
Krok 10: Kontrola i zapewnienie jakości

Po połączeniu części, w giętkie obwody drukowane W obliczu ciężkich testów. Są one wykonane, aby sprawdzić, czy działa prawidłowo i pozostaje niezawodne. Musi przejść wiele testów, takich jak sprawdzanie połączeń, upewnienie się, że izolator wykonuje swoją pracę i obsługa zmian ciepła. Cel? Aby upewnić się, że obwód spełnia zasady branży i tego, czego chcą klienci.
Znanie szczegółowych kroków w tworzeniu giętkie obwody drukowane daje ekspertom branży smartfonów kilka świetnych wglądów. Mogą lepiej zrozumieć, jak zaprojektować, wykonać i zapewnić jakość tych chłodnych płyt obwodowych. Ta wiedza pomaga im produkować niezawodne i wydajne obwody elastyczne do użytku w smartfonach.
Zawsze rozmawiaj ze specjalistą giętkie obwody drukowane twórców. Zapewnią, że najlepsze metody są stosowane i zasady branżowe są spełniane przez cały proces produkcji.


giętkie obwody drukowane Odmiany
giętkie obwody drukowane Są one niezbędne w branży smartfonów. Oferują wiele opcji projektowych i zastosowań. Dowiedzmy się o różnych rodzajach giętkie obwody drukowane w smartfonach. Obejmują one jednostkową warstwę, wielowarstwową i sztywną giętkie obwody drukowane Dodatkowo zbadamy, w czym są dobre i do czego są używane.
Jednowarstwowa giętkie obwody drukowane
Jedna warstwa giętkie obwody drukowane ma jedną warstwę przewodniczącą i elastyczny materiał podstawowy. Są super wygięte i powszechne w smartfonach. Są małe, mogą poradzić sobie z dużym trzęsieniem i zginaniem i świetnie pasują do ciasnych miejsc. Często są używane w zastosowaniach, w których nie ma dużo miejsca.


giętkie obwody drukowane
giętkie obwody drukowane z wieloma warstwami mają korzyści. Zawierają różne warstwy przewodników połączonych za pośrednictwem vias. Ta forma PCB jest elastyczny i niezawodny oraz wspiera integralność sygnału. Jest dobry do złożonych obwodów i optymalnej obsługi ciepła, dzięki czemu jest świetnym wyborem do stosowania w smartfonach.
PCB połączone
Łączenie wytrzymałości sztywności i giętkie obwody drukowane sztywny giętkie obwody drukowane narodziły się. Składają się z elastycznych warstw połączonych ze sztywnymi częściami. Pozwala to na ścieżki elektryczne 3D i zwiększoną wytrzymałość. Te płyty PCB są używane w smartfonach, gdzie konieczne jest zginanie i montaż w małych przestrzeniach. Są niezawodne i zmniejszają potrzebę dodatkowych złączy, pomagając tworzyć szczupłe i lekkie urządzenia.
Każda odmiana giętkie obwody drukowane oferuje konkretne korzyści dla projektowania smartfonów. giętkie obwody drukowane z jedną warstwą są idealne ze względu na elastyczność i oszczędność miejsca, idealne dla małych urządzeń. Wielowarstwowe giętkie obwody drukowane oferują niezawodność i utrzymują integralność sygnału w ściśle zapakowanych aplikacjach. Sztywne... giętkie obwody drukowane zapewniają najwyższą elastyczność, trwałość i opcje okablowania 3D dla smartfonów.
giętkie obwody drukowane są poręczne w tworzeniu cienkich, kompaktowych smartfonów bez kompromisu z wydajnością. Są one stosowane w różnych sektorach, takich jak elektronika konsumpcyjna, laptopy i telefony komórkowe. giętkie obwody drukowane są lekkie, co czyni je popularnym wyborem dla przenośnych urządzeń elektronicznych.
giętkie obwody drukowane Przychodzi w wielu typach. Twórcy smartfonów używają ich do zaspokojenia konkretnych potrzeb. Mogą wykorzystać je do zaoszczędzenia miejsca, projektowania złożonych obwodów lub sprawiania, że urządzenia są wytrzymałe w trudnych sytuacjach. Są jak szwajcarski nóż w świecie elektroniki.
Mówiąc po prostu, smartfony potrzebują giętkie obwody drukowane Typy, takie jak jednowarstwowa, wielowarstwowa lub sztywna-flex mają swoje zalety. Wiedza o nich pomaga projektantom wybrać, co jest najlepsze dla prędkości, funkcji i rozmiaru telefonu.
Podczas wyboru płyt PCB należy pamiętać o odpowiednim materiale poliimidowym. Nie zapominajmy o nowych trendach technologicznych! Zabierają giętkie obwody drukowane Nowe miejsca w czasie Internetu Rzeczy.

giętkie obwody drukowane dla telefonu komórkowego

Czy konstrukcja i funkcjonowanie telefonów komórkowych hamują nieelastyczne płyty obwodowe? Wyobraź sobie świat, w którym twój smartphone jest elastyczny jak twoja wyobraźnia. łatwo zginać i dostosować się do wszystkiego, czego potrzebujesz. Taka niesamowita rzeczywistość jest możliwa dzięki Flex obwody drukowane ( PCB ).

Flex obwody drukowane może być porównywany z kręgosłupem każdego nowoczesnego telefonu, który pozwala mu szybko i łatwo wykonywać setki zadań. Znaczny wstrząs w przemyśle elektronicznym, dzięki czemu można mieć kompaktową, estetyczną konstrukcję, a jednocześnie zwiększyć trwałość. W wysokiej jakości PCB Chiny, czujemy się zaszczyceni oferując światowej klasy elastyczne obwody drukowane, które całkowicie zrewolucjonizują funkcje Twojego smartfona.

Zacznijmy od ekscytującego zanurzenia w sferze flex płyt drukowanych lub PCB jest. W tym artykule przyjrzymy się każdej z ich zalet, jak są one używane i czy mogą być przydatne do rozwiązania niektórych z najtrudniejszych dylematów technicznych. Każdy hobby elektroniki może zrozumieć ten post, jak również inżynierowie lub po prostu ciekawi ludzie, którzy zastanawiają się, jak działa telefon komórkowy. Gotowy na zabawną podróż? Odkrywanie tajemnicy giętkie obwody drukowane w twoim telefonie komórkowym.

Elastyczne obwody druku to jedynie płyty obwodowe z elastycznym podłożem. Są to miniaturowe elementy technologiczne, które znajdziesz w różnych urządzeniach przenośnych, takich jak telefony komórkowe, komputery stacjonarne lub notebooki. Ten rodzaj gumy jest również bardzo popularny w samochodach, implantach medycznych i każdym innym wyposażeniu, w którym potrzebne jest elastyczne dno.

Flex obwody drukowane dla telefonów komórkowych jest rodzajem płyty obwodowej wykonanej z miedzi i włókna szklanego podłoża. Ta wielowarstwowa elastyczna płyta obwodowa przechodzi fotochemiczny proces trawienia podczas jego produkcji. Jego ogólna grubość waha się od 0,2 do 0,6 mm
