FPCB

FPCB

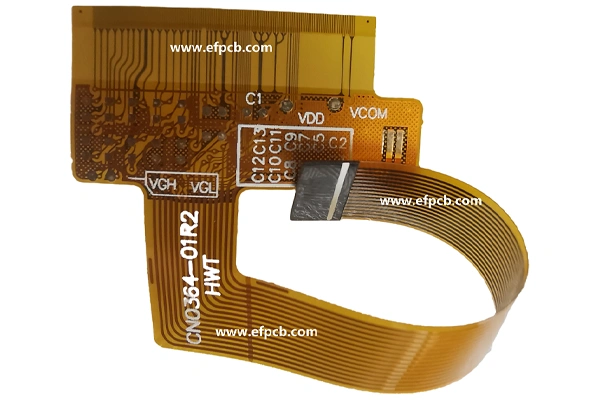

Flex PCB
FPCB

Nr części: E0215060171A
Liczba warstw: 2 warstwy FPCB
Materiał: Polimid 1mil, 0,5 OZ dla całej warstwy
Minimalny ślad: 3,5 mil
Minimalna przestrzeń: 3,5 mil
Minimalny otwór: 0,15 mm
Powierzchnia wykończona: zanurzenie złota
Rozmiar panelu: 68 * 133,5 mm / 1up


giętkie obwody drukowane , zanurzenie złota giętkie obwody drukowane , kontrola impedancji, złącze flex do naprawy telefonów komórkowych

Jak produkować FPCB?

Elastyczne płyty drukowane (FPCB) są niezbędną częścią nowoczesnej elektroniki. Oferują lekkie, elastyczne i kompaktowe rozwiązania dla zaawansowanych urządzeń. Ich zdolność do zginania i dostosowania się do złożonych kształtów sprawia, że są idealne do zastosowań, w których oszczędność miejsca i trwałość są kluczowe. Od elektroniki konsumpcyjnej po urządzenia medyczne, FPCB są szeroko stosowane w przemyśle, w tym w naprawie iPhone'a, gdzie precyzja i niezawodność są najważniejsze. Jako zaufany producent FPCB, wysoka jakość PCB specjalizuje się w dostarczaniu wysokiej jakości rozwiązań

Czym jest FPCB?

FPCB to rodzaj płyty obwodowej wykonanej z elastycznych materiałów, takich jak folia poliimidowa lub poliestrowa, które pozwalają na zginanie, składanie i skręcanie się bez uszkodzenia obwodu. W przeciwieństwie do sztywnych płyt PCB, FPCB są zaprojektowane do zastosowań kompaktowych i dynamicznych, co czyni je idealnymi dla urządzeń takich jak smartfony, urządzenia noszone i zaawansowana elektronika. W naprawie iPhone'a FPCB odgrywają kluczową rolę w utrzymaniu funkcjonalności urządzenia, jednocześnie umożliwiając kompaktowe konstrukcje.
Jako doświadczony producent FPCB produkujemy elastyczne płyty drukowane, które oferują najwyższą wydajność, trwałość i niezawodność. Nasze produkty są zaufane w takich aplikacjach jak naprawa iPhone'a, gdzie precyzja i długoterminowa funkcjonalność są niezbędne.

Kluczowe kroki w produkcji FPCB

Produkcja FPCB obejmuje szereg skomplikowanych i starannie kontrolowanych kroków. Każdy etap został zaprojektowany tak, aby zapewnić, że produkt końcowy spełnia najwyższe standardy jakości i wydajności.
Wybór materiału i przygotowanie
Pierwszym krokiem w produkcji FPCB jest wybór wysokiej jakości materiałów. Poliimid jest najbardziej powszechnym materiałem podstawowym ze względu na jego doskonałą elastyczność, stabilność termiczną i odporność na substancje chemiczne. Folia miedziana jest używana do warstw przewodzących, podczas gdy kleje i pokrywki chronią obwód i zwiększają trwałość.
Jako wiodący producent FPCB używamy materiałów premium, aby zapewnić, że nasze produkty spełniają rygorystyczne wymagania aplikacji, takich jak naprawa iPhone'a. Nasze materiały są starannie wybierane ze względu na ich zdolność do wytrzymania powtarzających się zginania i gięcia bez kompromisu wydajności.
Wzorowanie obwodów
Modelowanie obwodów obejmuje tworzenie śladów elektrycznych na FPCB. Proces ten zaczyna się od nałożenia warstwy fotorezystu na folię miedzianą, a następnie narażenia jej na światło przez maskę, aby przenieść projekt obwodu. Niezabezpieczona miedź jest następnie wydrukowana, aby utworzyć precyzyjne wzory obwodów.
Używamy zaawansowanych technologii bezpośredniego obrazowania laserowego (LDI) i trawienia drobnych linii do tworzenia skomplikowanych projektów obwodów z wyjątkową dokładnością. Zapewnia to, że nasze FPCB spełniają wymogi połączeń o wysokiej gęstości nowoczesnych urządzeń, w tym tych używanych w naprawie iPhone'a.
Wiertanie i poprzez formację
Wiertanie jest używane do wykonania vias, małe vias, które łączą różne warstwy FPCB. Te vias są pokryte miedzią, aby zapewnić niezawodną przewodność elektryczną. W przypadku aplikacji, takich jak naprawa iPhone'a, gdzie niezbędne są kompaktowe konstrukcje, vias muszą być małe i precyzyjnie wyrównane.
Nasza wiedza jako producenta FPCB pozwala nam wdrażać zaawansowane technologie, takie jak mikrovias. Rozwiązania te umożliwiają wyższą gęstość połączeń i poprawę wydajności elektrycznej, obsługując potrzeby kompaktowych urządzeń elektronicznych.
Laminacja i klejenie warstw
W wielowarstwowych FPCB poszczególne warstwy są laminowane razem przy użyciu ciepła i ciśnienia. Proces ten zapewnia silną przyczepność między warstwami, zachowując jednocześnie elastyczność płyty obwodowej. W przypadku aplikacji takich jak naprawa iPhone'a proces laminowania musi zrównoważyć trwałość i elastyczność.
Nasze procesy laminowania są zoptymalizowane pod kątem precyzji i jednorodności, w wyniku czego FPCB mogą wytrzymać powtarzające się zginanie i skręcanie bez awarii. Dzięki temu nasze produkty są idealne do wymagających zastosowań w kompaktowych urządzeniach elektronicznych.
Wykończenie powierzchni i powłoka ochronna
Wykończenie powierzchni jest stosowane w celu ochrony śladów miedzi i poprawy lutowności. Powszechne wykończenia obejmują bezelektrowe niklowe zanurzenie złota (ENIG) i organiczne środki konserwujące lutowność (OSP). Dodano pokrywę ochronną lub elastyczną maskę lutowniczą, aby chronić obwód i zwiększyć PCB trwałość.
Oferujemy zaawansowane opcje wykończenia powierzchni i powłok ochronnych, które zapewniają doskonałą lutowność, odporność na korozję i długoterminową niezawodność. Funkcje te sprawiają, że nasze FPCB są idealne do zastosowań takich jak naprawa iPhone'a.
Kontrola jakości i badania
Ostatnim krokiem w produkcji FPCB jest rygorystyczna kontrola jakości i testowanie. Obejmuje to badania elektryczne, inspekcję wymiarową i badania naprężeniowe mechaniczne, aby upewnić się, że FPCB spełnia wszystkie specyfikacje i działa niezawodnie w zamierzonym zastosowaniu.
Jako zaufany producent FPCB stosujemy zaawansowane narzędzia inspekcyjne, takie jak zautomatyzowana inspekcja optyczna (AOI) i obrazowanie rentgenowskie, aby wykrywać wady i zapewnić spójną jakość. Każdy FPCB podlega intensywnym testom, aby zagwarantować optymalną wydajność, nawet w wymagających aplikacjach, takich jak naprawa iPhone'a.

Unikalne cechy naszych FPCB

Nasze FPCB zostały zaprojektowane tak, aby sprostać wyjątkowym wyzwaniom nowoczesnej elektroniki. Oto kilka kluczowych cech, które wyróżniają nasze produkty:

  • Wysoka elastyczność i trwałość: Nasze FPCB są zaprojektowane tak, aby wytrzymać powtarzające się zginanie i zginanie, dzięki czemu są idealne do kompaktowych i dynamicznych projektów.
  • Zaawansowane rozwiązania Via in Pad: wdrażamy za pomocą technologii umożliwiających kompaktowe i wysoce wydajne projekty, które mają szczególne znaczenie dla aplikacji, takich jak naprawa iPhone'a.
  • Wyjątkowa integralność sygnału: Nasze FPCB zostały zaprojektowane tak, aby zminimalizować utratę sygnału i zakłócenia, zapewniając niezawodną wydajność w zastosowaniach wysokiej częstotliwości.
  • Dostosowalne rozwiązania: ściśle współpracujemy z klientami, aby opracować dostosowane rozwiązania PCB projekty spełniające ich szczególne potrzeby i wymagania wydajności.
  • Ekologiczna produkcja: Zrównoważony rozwój jest podstawową wartością naszej firmy. Używamy przyjaznych dla środowiska procesów i materiałów, aby zmniejszyć nasz ślad środowiskowy.
  • Wysokiej jakości materiały: Używamy materiałów wysokiej jakości, które spełniają wymagania zastosowań o wysokiej wydajności, zapewniając długoterminową niezawodność i stabilność termiczną.

Wniosek

Produkcja FPCB to złożony proces, który wymaga precyzji, zaawansowanej technologii i zaangażowania w jakość. Jako zaufany producent FPCB łączymy innowacje, wiedzę i zaawansowane udogodnienia, aby dostarczać produkty spełniające najwyższe standardy wydajności i niezawodności.
Nasze FPCB zostały zaprojektowane tak, aby sprostać wymaganiom nowoczesnej elektroniki, zapewniając elastyczność, trwałość i wydajność elektryczną niezbędną do zastosowań, takich jak naprawa iPhone'a. Współpracując z nami, klienci mają dostęp do wysokiej jakości FPCB, które umożliwiają innowacje, zapewniają niezawodność i sprostają wyzwaniom najbardziej zaawansowanych urządzeń dzisiaj.

FPCB do naprawy telefonów komórkowych
