Nr części: E0215060183B
Liczba warstw: 2 warstwy SAP flex PCB
Materiał: Polimid, 0,13 mm, 1/3 OZ dla wszystkich warstw
Minimalny ślad: 2,0 mil
Minimalna przestrzeń (szczelina): 2,0 mil
Minimalny otwór: 0,15 mm
Powierzchnia wykończona: zanurzenie złota
Rozmiar panelu: 75 * 13,5 mm / 1up
Zastosowanie: urządzenia magazynowe

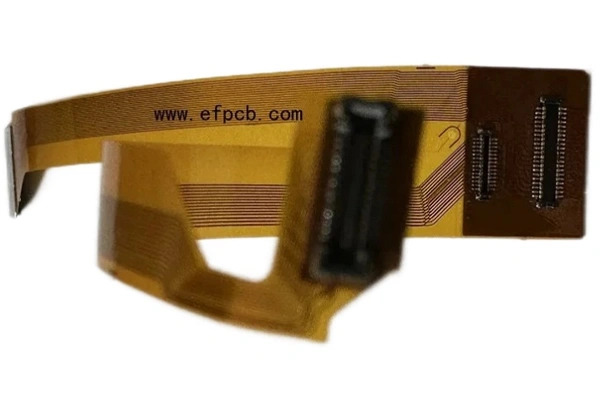

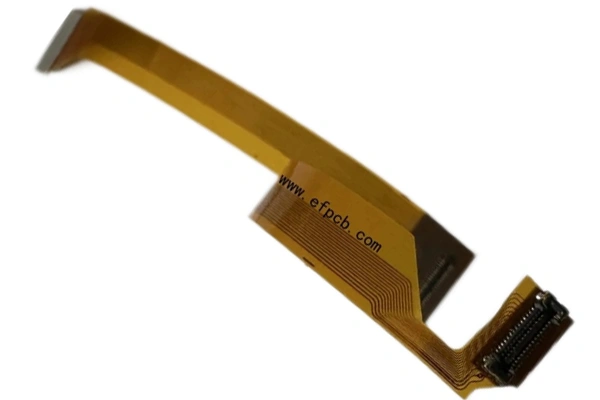

Charakterystyka: Elastyczna, polimid 1mil, złoto zanurzeniowe, SAP giętkie obwody drukowane , złącze flex do iPhone 15
W elektroniki elastyczne płyty drukowane (FPCB) stają się coraz bardziej popularne, ponieważ są lekkie, kompaktowe i wielofunkcyjne. Wśród różnych procesów Proces półdodatkowy (SAP) jest najlepszym podejściem do produkcji wysokiej jakości giętkie obwody drukowane Wybór SAP giętkie obwody drukowane Producent, który może być zaufanie ma kluczowe znaczenie dla wydajności, niezawodności i opłacalności projektów elektronicznych. Tutaj omawiamy proces budowy produkty i kluczowe punkty, aby wybrać najlepsze SAP giętkie obwody drukowane producenta.
Proces półdodatkowy (SAP) jest wysokiej klasy PCB zastosowana technika produkcji podczas produkcji płyt PCB o wysokiej gęstości (HDI), które wymagają niewielkich szerokości linii i specjalnych wzorów obwodów. Metoda SAP (Semi Additive Process) jest wyrafinowanym procesem, który może być używany do produkcji HDI i nadaje się również do innych małych obwodów, zwłaszcza tam, gdzie wymagane są kompaktowe konstrukcje. Ta technika pozwala na wytwarzanie zarówno ultradrobnych śladów, jak i przestrzeni, które sprawia, że jest idealny do cięcia krawędzi giętkie obwody drukowane używane w smartfonach, urządzeniach noszonych, urządzeniach medycznych, elektroniki samochodowej.
Poniżej znajduje się typowy krok SAP giętkie obwody drukowane producent będzie musiał spełnić i przekroczyć standardy precyzji i wydajności:
1. Podłoże Przygotowanie
Proces zaczyna się od elastycznej podstawy materiałowej, takiej jak poliimid, która zapewnia dobra stabilność cieplna i elastyczność. Cienka warstwa miedzi jest osadzana na podłożu przez próżnię depozycja.
2. Aplikacja Photoresist
Rezyst wrażliwy na światło jest powlekany na warstwie nasion miedzi, aby narysować obwód wzór. Jest to istotna część w produkcja linii drobnych i połączeń o wysokiej gęstości w nowoczesnych konstrukcjach elektronicznych.
3. Ekspozycja i rozwój
Promieniowanie UV następnie naraża podłoże przez maskę lutowniczą, wzór obwodu jest przenoszony na fotorezyst. Programista następnie stosuje się, a nierozbudowane (nieekspozowane) obszary są zmywane, biorąc ze sobą wzór obwodu.
4. Galwanizacja miedzi
Miedź jest osadzana na narażonej warstwie nasion przez galvanizację, aby utworzyć ślady obwodu. Jest to krok, który przekształca SAP w praktyczną alternatywę dla konwencjonalnych technik, umożliwiając kontrolę szerokości śladu i śladu grubość. "
5. Etrowanie i czyszczenie
Pozostały fotorezyst jest pozbawiony, a warstwa nasion miedzi poniżej jest wytrawiona, aby elektrycznie izolować ślad. Potem koniec produkt jest gotowy i oczyszczony, aby nie pozostawić pozostałości i uzyskać najlepsze wyniki.
6. Końcowe wykończenie
Do aplikacji możesz również dodać inne wykończenia, takie jak maska lutowa, pozłocenie lub obróbki powierzchniowe w celu poprawy twardości, przewodności lub ochrony przed korozją.
An SAP giętkie obwody drukowane dostawca sprzedaje produkty o wielu zaletach, takich jak:
Aby zapewnić najlepszą wydajność i jakość produktów elektronicznych, ważne jest, aby Wybierz niezawodne SAP giętkie obwody drukowane producenta. Oto kilka rozważania:
Kompetencja techniczna: Szukaj producentów, którzy zdobyli wiedzę w zakresie technologii SAP i z powodzeniem obsługiwali klientów w dynamicznym giętkie obwody drukowane aplikacji.
Wysoki standard wyposażenie: producent powinien posiadać zaawansowane wyposażenie, jak drukować drobne szerokości linii i wzory o wysokiej gęstości.
Jakość zapewnienie: certyfikaty zapewnienia jakości oparte na normach takich jak ISO 9001 i rozwiązania IPC okazały się zapewnieniem jakości i niezawodności.
Dostosowalne opcje: renomowany / najlepszy producent wybrany przez Ciebie musi mieć wsparcie projektowe i dostosowywalne rozwiązanie do Twoich potrzeb.
Wartość dla pieniędzy: Ocenić na podstawie ceny i ramy czasowe i uzyskać wycenę za rozsądną cenę od producenta.
Dlaczego warto wybrać SAP giętkie obwody drukowane produkcji?
Sap umożliwia wytwarzanie ultradrobnych śladów i przestrzeni, co z kolei wspiera połączenia o wysokiej gęstości, Zwiększa integralność sygnału. Jest to bardzo ważne dla zaawansowanych aplikacji, takich jak smartfony, urządzenia noszone i urządzenia medyczne.
Który jest najlepsze SAP giętkie obwody drukowane producent?
Kompetencja techniczna, zaawansowane maszyny, certyfikacja jakości, dobrze ugruntowana reputacja przemysłowa i solidny status finansowy. Dostosowalność i przystępność są Również rzeczy, które powinieneś rozważyć.
What SAP giętkie obwody drukowane Używanie materiałów?
Poliimid jest najczęściej używanym podłożem, ponieważ elastyczności, dobrej stabilności cieplnej i wytrzymałości mechanicznej. Cienkie warstwy nasion miedzi są również niezbędne w Proces SAP.
Które branże korzystają z SAP giętkie obwody drukowane ?
Firma SAP giętkie obwody drukowane znalazły szerokie zastosowanie w elektroniki użytkowej, przemyśle motoryzacyjnym, opiece zdrowotnej, lotnictwie, telekomunikacji i innych.
Można używać projektów wielowarstwowych dla SAP giętkie obwody drukowane ?
Tak, ty. Na pewno może mieć wielowarstwowe PCB projektowanie układów z SAP giętkie obwody drukowane dostawców, którzy pomogą zrealizować złożone projekty i wymagania wydajności.
Proces półdodatkowy zmienił produkcję giętkie obwody drukowane umożliwia wyższą dokładność, gęstość i wydajność. Wybór najlepszego SAP giętkie obwody drukowane Producent jest niezbędny do skorzystaj z tego zysku i zapewnić sukces swoich produktów elektronicznych. Poprzez analizę producenta pod względem wiedzy fachowej w tej dziedzinie, kontroli jakości i zdolności dostosowania produktów do Twoich potrzeb potrzeby, możesz poprosić o partnera w produkcji. Z produkcją na żądanie, aby zaspokoić futurystyczne potrzeby użyteczności giętkie obwody drukowane SAP technologia nadal prowadzi drogę wzrostu w dziedzinie elektroniki.
