HDI projektowanie PCB Kompleksowy przewodnik (2025)

Połączenie o wysokiej gęstości (HDI) PCB jest istotną częścią rewolucji nowoczesnej elektroniki, dostarczając gęste, wysokowydajne rozwiązania do zastosowań wyższych technologii. W miarę rosnącego popytu na mniejsze i szybsze urządzenia, HDI projektowanie PCB Jest niezbędny w branży elektronicznej. Ten ostateczny przewodnik poprowadzi Cię do poznania procesu produkcyjnego, czynników projektowych, a także istotnych kwestii na temat obwody drukowane HDI , które pomogą Ci mieć jasny obraz tego zaawansowanego obszaru.

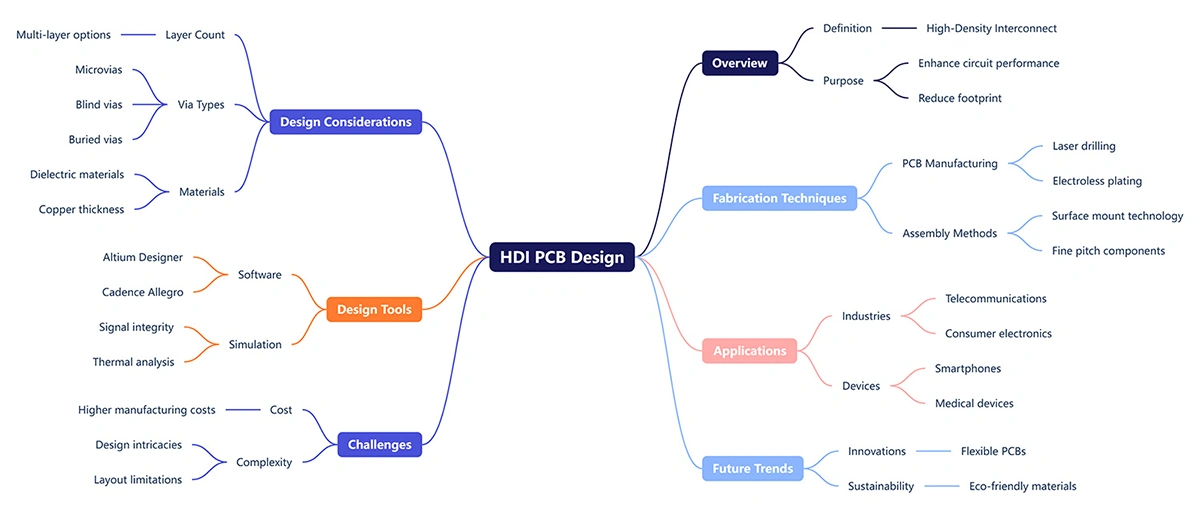

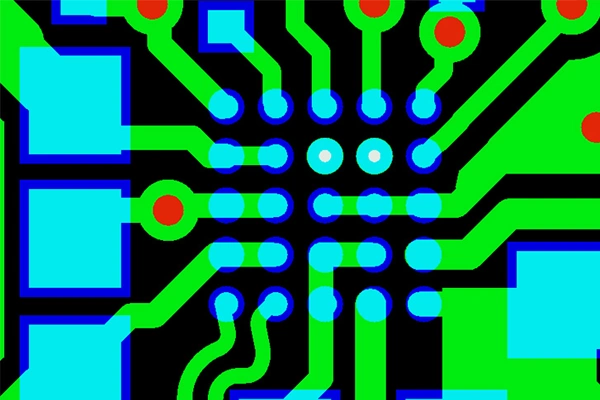

Czym jest HDI projektowanie PCB ?

obwody drukowane HDI układ jest stosowany w tworzeniu płyt drukowanych, które zawierają wysoką gęstość komponentów i wzajemnych połączeń. Odłącz konwencjonalne PCB, obwody drukowane HDI zastosować drobniejsze linie, mniejsze vias i więcej warstw, aby wypełnić więcej elementów w mniejszej przestrzeni. Dzięki temu nadają się do zastosowań takich jak smartfony, urządzenia noszone, urządzenia medyczne, automatyczne i komputery AI.

Podstawowa cecha obwody drukowane HDI jest następujący:

• Microvias Bardzo małe vias (mniej niż 150 mikronów) są używane do wzajemnego połączenia między warstwami.
• Ślepy i pochowany Vias : Te, które nie przechodzą przez całą tablicę, oszczędzając miejsce.
• Wysoka warstwa Stack up : Mogą pakować dobrą liczbę warstw do stosu.
• Cienkie materiały dielektryczne: Aby zminimalizować redukcję i utratę sygnału nawet na najwyższych częstotliwościach.

Dlaczego HDI projektowanie PCB Sprawy w 2025 roku

W miarę coraz większej integracji elektroniki HDI projektowanie PCB jest koniecznością spełnienia wymagań dzisiejszych i przyszłych technologii. Z 13,6 miliarda dolarów w 2023 roku obwody drukowane HDI Oczekuje się, że rynek na całym świecie osiągnie 18,8 miliarda dolarów w 2028 roku przez firmę badawczą MarketsandMarkets, ze względu na wdrożenie innowacji 5G, IoT i AI.

Możliwość dopasowania więcej funkcji w tej samej lub mniejszej przestrzeni bez poświęcania wydajności jest prawdziwą korzyścią obwody drukowane HDI Od umożliwienia urządzeniom 5G przesyłania sygnałów z rekordową prędkością do służenia jako połączenie wzajemne dla systemów sztucznej inteligencji obsługujących najbardziej złożone przetwarzanie, HDI projektowanie PCB Napędza przyszłość elektroniki.

HDI projektowanie PCB Materiały

Wybór materiałów stosowanych w produkcji obwody drukowane HDI jest bardzo ważne w realizacji wydajności i niezawodności. Powszechne materiały obejmują:

• Folia miedziana warstwa przewodna: Zapewnia dobrą przewodność elektryczną.
• FR4: materiał podłoża, który jest bardzo powszechnie używany, ale zaawansowane opcje, takie jak poliimid lub laminaty wypełnione ceramiką (wypełnione ceramicznymi mikrokulami), często są pierwszym wyborem dla projektów HDI ze względu na ich doskonałą stabilność termiczną i mechaniczną.
• Prepreg i Core: takie jak izolacja między warstwami przewodzącymi. Odporność na lutowanie: Izoluje obwód od lutowania, zapobiega również mostowaniu lutowania podczas montażu.

Materiały są wybierane w zależności od celów, takich jak wybór odpowiedniego dla zastosowania, środowiska operacyjnego i wymagań sygnału.

Proces produkcji obwody drukowane HDI

obwody drukowane HDI produkcja odbywa się na wielu złożonych etapach, które muszą być wykonane z precyzją i najnowocześniejszą technologią. Szczegółowy opis produkcji podano poniżej:

Projektowanie i układ

Zanim nawet zaczniemy tworzyć obwody drukowane HDI Musimy rozpocząć proces projektowania obwodu. Zaawansowane narzędzia CAD, takie jak Altium Designer lub Cadence Allegro, byłyby używane przez inżyniera do tworzenia projektu, biorąc pod uwagę takie rzeczy jak:

• Integralność sygnału i kontrola impedancji.
• Przydzielenie mikrovias, ślepe / pochowane vias.
• Układanie warstw dla optymalnej wydajności.
• Zarządzanie cieplnością i dystrybucja energii.

Symulacje są zazwyczaj przeprowadzane w celu weryfikacji projektu i przewidywania ewentualnych problemów przed produkcją.

Laminacja i składowanie warstw

obwody drukowane HDI są zazwyczaj wielowarstwowymi płytami, które są warstwowane w laminacji w celu wytworzenia stosunkowo gęstego opakowania. Proces laminowania obejmuje:

• Laminowanie rdzenia i prepreg.
• Ogrzewanie i naciśnięcie warstw razem.
• Zapobieganie nieprawidłowemu wyrównaniu do dokładnego wyrównania. Stack-Up i layer stack-up są kluczową częścią HDI projektowanie PCB ponieważ określa wydajność elektryczną i niezawodność mechaniczną płyty.

Wiertanie i poprzez formację

Microvias, ślepe vias i pochowane vias są jednymi z kluczowych atrybutów obwody drukowane HDI Są one wykonane przy użyciu wyrafinowanych metod wiercenia, takich jak:

• Wiertanie laserowe: Odpowiednie do mikrovias, które wymagają wysokiej precyzji i precyzji.
• Wiertanie mechaniczne: Używane do większych przebiegów i otworów.

Po wierceniu, gdy vias są pokryte miedzią, aby zapewnić połączenie elektryczne między warstwami. Krok ten nazywany jest bezelektrycznym osadem miedzi.

Etrowanie

Niepożądana miedź jest usuwana przy użyciu procesu trawienia płyty, a następnie tworzą się wzory obwodów. Fotorezyst jest następnie nakładany na płytę i wzór jest na niej narażony na światło UV. Ekspozycje są wydrukowane (chemicznie), tworząc delikatne linie i przestrzenie.

Dokładność jest niezbędna, ponieważ obwody drukowane HDI potrzebują bardzo szczegółowych szerokości linii i odstępów.

Aplikacja Maski lutowniczej

Ślady miedzi są następnie pokryte maską lutowniczą, aby chronić je przed utlenienieniem i unikać krótkich zamknięć podczas montażu. Maska lutowa jest zazwyczaj zielona, ale można stworzyć inne kolory. Maska lutowa jest stosowana w procesie drukowania na płycie za pomocą sitodruku i utwardzania za pomocą światła UV lub ciepła.

Wykończenie powierzchni

Wywykończenie powierzchni chroni płytę przed narażeniem na środowisko, zwiększając w ten sposób ogólną długowieczność i lutowność płyty. Niektóre wykończenia, które są popularnie używane w HDI projektowanie PCB są:

• ENIG (Electroless Nickel Immersion Gold): Ma doskonałą odporność na korozję i lutowność.
• OSP (Organic Solderability Preservative): Bezołowiowa alternatywa stosowana do procesów przyjaznych dla środowiska.
• Zanurzenie srebra / cyna zanurzenia: niskie koszty wykończenia do określonych celów.

Wybrane wykończenie powierzchni będzie zależało od kosztów, wymagań zastosowań i problemów środowiskowych dla danej podłogi drewnianej.

Testowanie elektryczne

W obwody drukowane HDI należy przetestować funkcję przed wysyłką do klienta. Powszechne testy obejmują:

• Test ciągłości: Aby sprawdzić, czy wszystkie segmenty kabla są podłączone.
• Test impedancji: w celu sprawdzenia połączenia o wysokiej wydajności sygnału.
• Test naprężenia termicznego: Aby sprawdzić wydajność płyty w warunkach naprężenia.

Inspekcja końcowa i kontrola jakości

Ostatnim etapem procesu produkcyjnego jest pełna inspekcja płyty, w której płyta jest sprawdzana zgodnie ze specyfikacjami projektowymi i normami jakości. AOI (Automated Optical Inspection) i inspekcja rentgenowskia to bardziej wyrafinowane metody używane do identyfikacji niewidocznych sugestii niedoskonałości. Zastosowania HDI projektowanie PCB

Płyty PCB o wysokiej gęstości są stosowane w następujących dziedzinach:

• Elektronika użytkowa: telefony, tablety i urządzenia noszone.
• Systemy motoryzacyjne: ADAS, infotainment i czujniki.
• Urządzenia lekarskie: instrumenty diagnostyczne, implanty i przenośne urządzenia monitorujące.
• Lotnictwo i obrona: Awionyka, systemy komunikacyjne i zestaw radarowy.
• HPC, serwery, centra danych i procesory AI.

Elastyczność w obwody drukowane HDI układ sprawia, że jest niezbędny dla przemysłu o wysokiej wydajności i małych czynnikach kształtu.

FAQ dla HDI projektowanie PCB

Jakie są główne zalety HDI projektowanie PCB ?

Zalety HDI projektowanie PCB HDI projektowanie PCB Ma wiele korzyści, takich jak:

1. Zwiększona funkcjonalność w mniejszych przestrzeniach.
2. Lepsza transmisja sygnału i mniejsza strata sygnału.
3. Zwiększona wydajność cieplna i niezawodność.
4. Włącz do aplikacji o wysokiej prędkości i wysokiej częstotliwości.

Czym się różni HDI projektowanie PCB i normalny projektowanie PCB ?

HDI w projektowanie PCB wykorzystuje cieńsze linie, mniejsze vias i więcej warstw niż konwencjonalne PCB projektowanie. Tak więc więcej komponentów i wzajemnego połączenia można dosłownie umieścić w mniejszej przestrzeni, więc obwody drukowane HDI są doskonałe do bardzo gęstych, złożonych płyt obwodowych.

Jakie problemy są w obwody drukowane HDI produkcji?

Niektóre z wyzwań to ścisłe wyrównanie podczas laminowania, precyzyjne wiercenie laserowe mikro vias i jakość sygnału w projektach o wysokiej gęstości. To wyzwania te można sprostać tylko dzięki zaawansowanym metodom produkcji i bardzo rygorystycznej kontroli jakości.

Jak możemy pomóc Ci zoptymalizować Twój HDI projektowanie PCB ?

Aby poprawić swój HDI projektowanie PCB :

• Używaj wysokiego poziomu narzędzi CAD, aby zapewnić realistyczne symulacje.
• Zdobądź odpowiednią warstwę i impedancję.
• Pracuj z uznanym producentem, który może produkować jakość.

Czy HDI projektowanie PCB opłacalne?

Chociaż obwody drukowane HDI są droższe niż inne typy ze względu na bardziej skomplikowany proces produkcyjny, są małe w rozmiarze, wysokie w możliwościach i niezawodne, dzięki czemu są opcją opłacalną w dłuższej perspektywie.

Wniosek

HDI projektowanie PCB jest podstawowym elementem nowoczesnego przemysłu elektronicznego, ponieważ umożliwia produkcję małych, szybkich produktów, których wymaga obecne szybkie rozwijające się, napędzane technologicznie środowisko. Od smartfonów do high-end komputerów obwody drukowane HDI stały się konieczne. Możesz użyć HDI projektowanie PCB Zaprojektowanie innowacyjnych rozwiązań, które umożliwią i zdefiniują, co można osiągnąć w 2025 r. i później, dzięki zrozumieniu niektórych podstaw tego, jak są one zbudowane, co należy wziąć pod uwagę w swoich projektach i trendach w branży.
